Ситроен Ксантия. Снятие и установка сборки заднего моста





Снятие и установка сборки заднего моста

Снятие



При соответствующей комплектации приготовьте новые уплотнительные муфты штуцерных разъемов гидравлических трубок.




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросьте давление в гидравлической системе (см. Главу Единая гидравлическая система).
2. Подоприте противооткатными башмаками передние колеса, твердо взведите стояночный тормоз, затем поддомкратьте задок автомобиля и установите его на подпорки. Снимите задние колеса.
3. Снимите запасное колесо с кронштейном его крепления под автомобилем.

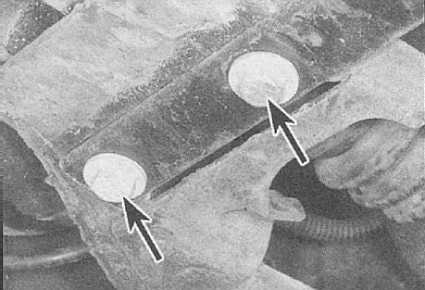

4. Выверните крепежные болты и снимите соединительную штангу со сборки заднего моста.

13.12 Снятие и установка сборки заднего моста Citroen Xantia

5. Снимите заднюю и промежуточную секции системы выпуска отработавших газов (см. Системы снижения токсичности и выпуска отработавших газов).
6. Ослабьте стяжной болт и отсоедините исполнительный шток ручной регулировки дорожного просвета от сборки гидравлического корректора.
7. На моделях, оборудованных гидроактивной подвеской, отсоедините датчик перемещений кузова.
8. На моделях с ABS отсоедините электропроводку от колесных датчиков.
9. Отсоедините трубки подачи и возврата жидкости от сборки гидравлического регулятора, установленного в центральной части заднего моста. Приготовьтесь к сбору проливаемой жидкости, сразу же закупорьте открытые концы линий и штуцеров их подсоединения с целью минимизации потерь гидравлической жидкости и во избежание попадания в систему грязи.

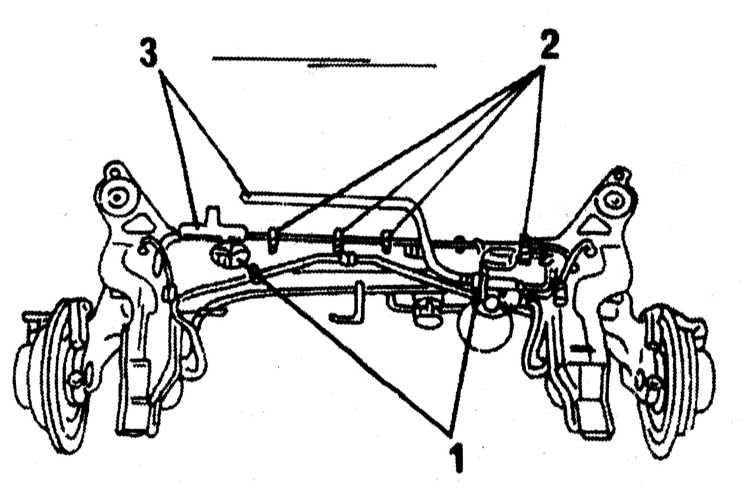

10. Осмотрите сборку моста и высвободите из промежуточных фиксаторов все гидравлические и электрические коммуникационные линии, мешающие дальнейшему демонтажу моста. Некоторые из линий придется отсоединить. Постарайтесь запомнить маршруты прокладки всех проводов, трубок и шлангов. Открытые концы линий сразу же закупорьте во избежание попадания в систему грязи.

13.12 Снятие и установка сборки заднего моста Citroen Xantia

11. Отсоедините трубки бензопроводов от топливного бака и высвободите их из промежуточных фиксаторов на днище автомобиля.
12. Подоприте сборку заднего моста домкратом через деревянный брусок. Проследите, чтобы упор приходился на несущие боковые балки.

13. Выверните четыре болта крепления сборки заднего моста.

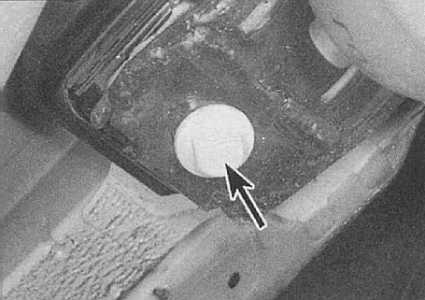

Вверху — Передний болт крепления сборки заднего моста

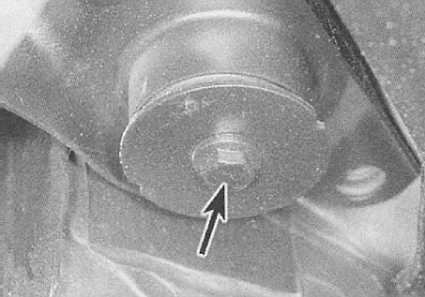

Внизу — Задний болт крепления сборки заднего моста

13.12 Снятие и установка сборки заднего моста Citroen Xantia

13.12 Снятие и установка сборки заднего моста Citroen Xantia

14. Слегка опустите сборку на домкрате.
15. В последний раз удостоверьтесь, никакие коммуникационные лини не остались подсоединенными.
16. Слегка подайте сборку моста назад с целью обведения заливной горловины топливного бака.
17. Опустите сборку моста на домкрате и извлеките ее из-под автомобиля.

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:
   a) Проследите за правильностью прокладки и надежностью крепления всех коммуникационных линий;
   b) При соответствующей комплектации замените уплотнительные элементы штуцерных разъемов гидравлических трубок;
   c) Весь крепеж затягивайте с требуемым усилием;
   d) Затяните спускной вентиль регулятора давления и переведите рычаг управления подвеской в положение “Максимум”;
   e) В заключение прокачайте тормозную систему (обратитесь к Главе Тормозная система).
