Ситроен Ксантия. Снятие и установка продольных рычагов задней подвески







Снятие и установка продольных рычагов задней подвески

Снятие



Потребуется новая гайка оси поворотного рычага.




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте противооткатными башмаками передние колеса и взведите стояночный тормоз, затем поддомкратьте задок автомобиля и установите его на подпорки. Снимите соответствующее заднее колесо.
2. Снимите соответствующий гидравлический блок задней подвески (см. Снятие и установка гидравлических блоков задней подвески).

3. На оборудованных ABS моделях выполните следующие процедуры:
   a) Выверните три крепежных винта и снимите тормозной щит;
   b) Выверните крепежный болт и снимите колесный датчик ABS. Сдвиньте датчик в сторону, следя за тем, чтобы не оказалась натянута его электропроводка;
   c) Снимите термозащитный экран колесного датчика.

13.11 Снятие и установка продольных рычагов задней подвески Citroen Xantia

4. Отпустите штуцерный разъем и отсоедините от тормозного суппорта гидравлическую трубку. Сразу же закупорьте открытые концы трубки и штуцера ее подсоединения во избежание попадания в систему грязи.
5. Высвободите гидравлические трубки из промежуточных фиксаторов на продольном рычаге и сборке заднего моста.
6. Заведите домкрат под расположенный с противоположного борта автомобиля продольный рычаг и взведите его таким образом, чтобы рычаг оказался параллелен земле.

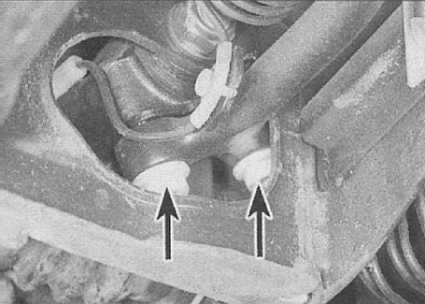

7. Выверните два болта крепления к подлежащему снятию продольному рычагу штанги стабилизатора поперечной устойчивости. Обратите внимание, что один из болтов используется также для крепления опорного кронштейна гидравлической трубки.

13.11 Снятие и установка продольных рычагов задней подвески Citroen Xantia

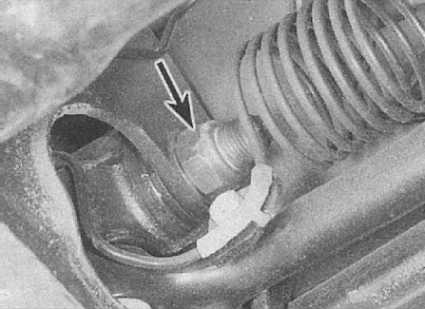

8. Отдайте гайку оси поворотного рычага.

13.11 Снятие и установка продольных рычагов задней подвески Citroen Xantia

9. Заведите деревянный брусок между штангой стабилизатора поперечной устойчивости и кузовом автомобиля, затем воспользуйтесь им в качестве рычага для отведения штанги от кузова. Постарайтесь не допускать натяжения гидравлических трубок, закрепленных в кронштейнах над концом штанги стабилизатора.
10. Извлеките ось продольного рычага, затем снимите с автомобиля сам рычаг.

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:
   a) Перед установкой ось продольного рычага следует смазать по всей длине;
   b) Не забудьте заменить гайку оси рычага. Проследите за соблюдением усилий затягивания крепежа;
   c) Описание процедуры установки гидравлического блока приведено в разделе Снятие и установка гидравлических блоков задней подвески;
   d) В заключение не забудьте прокачать гидравлическую систему (обратитесь к Главе Тормозная система).
