Ситроен Ксантия. Регулятор гидравлического давления







Регулятор гидравлического давления - общие сведения, снятие и установка



См. предупреждения, приведенные в разделе Общая информация и меры предосторожности. При сборке потребуются новые уплотнители гидравлических трубок, а также новые шланговые хомуты.

Общая информация

Регулятор давления расположен под автомобилем и установлен на сборке главного аккумулятора и выполняет следующие функции:
   a) Ограничивает напор, развиваемый насосом высокого давления за счет возврата избытка жидкости обратно в резервуар;
   b) Обеспечивает подачу гидравлической жидкости при падении напора ниже заданного значения.

Давление включения и отключения подачи жидкости регулируются за счет подбора специальных уравнительных шайб (см. Спецификации). Регулировка должна производиться в условиях мастерской автосервиса.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросьте давление в гидравлической системе (см. Общая информация и меры предосторожности).
2. Заведите под блок регулятора сливную емкость. Снизу под блоком отпустите крепежный хомут и отсоедините гидравлический шланг. Приготовьтесь к сбору проливаемой жидкости.
3. В верхней части блока отпустите штуцерные соединения и отсоедините две гидравлические трубки. Вновь будьте готовы к сбору проливаемой жидкости. Сразу же закупорьте открытые концы трубок и штуцеров во избежание попадания в систему грязи.
4. Отдайте гайку болта крепления фиксаторов трубок на верхней стороне регулятора. Сдвиньте трубки в сторону.

5. Отдайте гайку крепежного болта и отделите опорный кронштейн нижнего шланга от монтажной скобы регулятора.

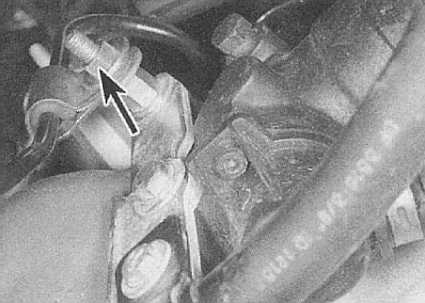

11.4 Регулятор гидравлического давления - общие сведения, снятие и установка Citroen Xantia

6. Отдайте крепежную гайку и снимите опорные кронштейны трубок с крепежной шпильки регулятора.

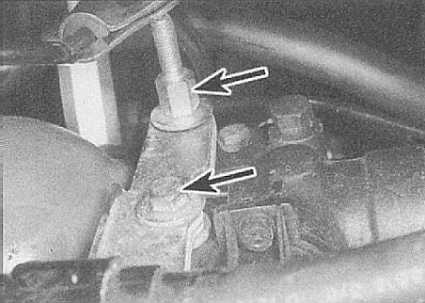

11.4 Регулятор гидравлического давления - общие сведения, снятие и установка Citroen Xantia

7. Отдайте гайку и снимите опорный кронштейн трубок с монтажной скобы регулятора.

8. Выверните болт крепления монтажной скобы регулятора к сборке трансмиссии.

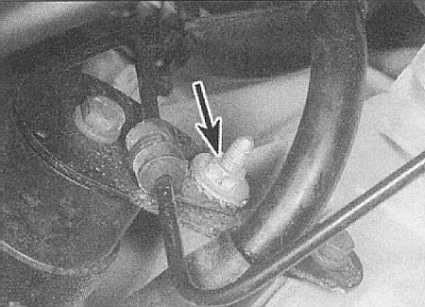

11.4 Регулятор гидравлического давления - общие сведения, снятие и установка Citroen Xantia

9. Выверните болт и шпильку крепления переднего опорного кронштейна регулятора к трансмиссии. Снимите регулятор.

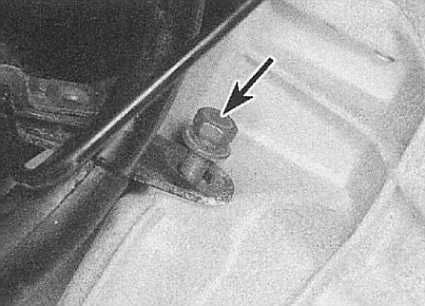

11.4 Регулятор гидравлического давления - общие сведения, снятие и установка Citroen Xantia

Установка

Установка производится в обратном порядке. Обратите внимание на следующие моменты:
   a) Проследите за правильностью установки опорных кронштейнов гидравлических линий. Удостоверьтесь, что никакие трубки и шланги не натянуты;
   b) В случае необходимости замените резиновые уплотнители штуцерных соединений гидравлических трубок;
   c) Поднимите давление в системе (см. Общая информация и меры предосторожности);
   d) Проверьте уровень гидравлической жидкости, в случае необходимости произведите соответствующую корректировку (обратитесь к Главе Текущее обслуживание).
