Ситроен Ксантия. Гидравлическая система

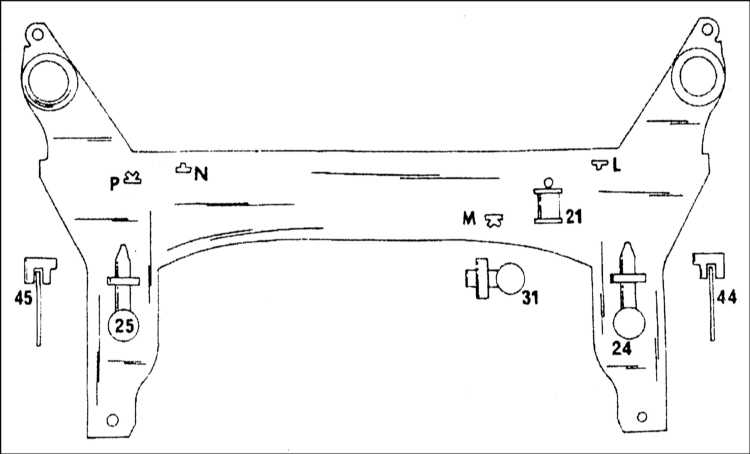

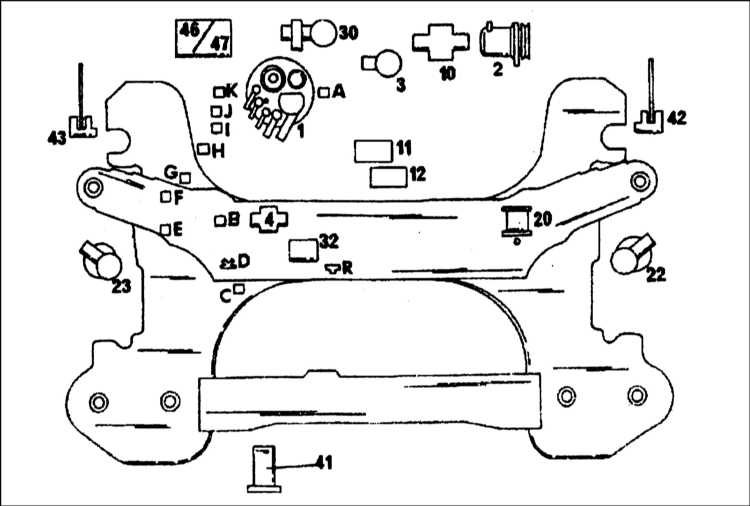

Схема расположения компонентов гидравлической системы на подрамниках передней (верхняя иллюстрация) и задней (нижняя иллюстрация) подвески

ИСТОЧНИКИ НАПОРА И РЕЗЕРВУАРЫ  1 — Резервуар гидравлической жидкости LHM PLUS  2 — Насос высокого давления  3 — Регулятор давления  4 — Предохранительный клапан  КОНТУР СИСТЕМЫ ГИДРОУСИЛЕНИЯ РУЛЯ  10 — Распределитель потоков  11 — Клапан гидроусилителя  12 — Цилиндр рулевого управления  КОНТУР АКТИВНОЙ ПОДВЕСКИ  20 — Корректор дорожного просвета передней подвески  21 — Корректор дорожного просвета задней подвески  22 — Правый цилиндр корректировки дорожного просвета передней подвески  23 — Левый цилиндр корректировки дорожного просвета передней подвески

24 — Правый цилиндр корректировки дорожного просвета задней подвески  25 — Левый цилиндр корректировки дорожного просвета задней подвески  30 — Регулятор переключения клапана передней подвески  31 — Регулятор переключения клапана задней подвески  32 — Соединительный тройник с переключателем  ТОРМОЗНАЯ СИСТЕМА  41 — Клапан-регулятор  42 — Тормозной механизм правого переднего колеса  43 — Тормозной механизм левого переднего колеса  44 — Тормозной механизм правого заднего колеса  45 — Тормозной механизм левого заднего колеса  46 — Гидравлический модулятор ABS  47 — Гидравлический модулятор ABS и антипробуксовочной системы

Активная подвеска, тормозная система и, при соответствующей комплектации, система гидроусиления руля на рассматриваемых в настоящем Руководстве автомобилях объединены в единую гидравлическую систему.

Схема расположения компонентов гидравлической системы приведена на иллюстрации Схема расположения компонентов гидравлической системы на подрамниках передней (верхняя иллюстрация) и задней (нижняя иллюстрация) подвески.

Используемая в качестве рабочего тела жидкость из специального гидравлического резервуара, установленного в двигательном отсеке автомобиля, под напором подается в регулятор давления. Давление в системе нагнетается посредством гидравлического насоса, привод которого осуществляется от шкива коленчатого вала посредством ременной передачи.

Из регулятора давления жидкость подается предохранительный клапан, подсоединенной к клапану управления гидрокомпенсатора, и поступает далее в блоки корректоров высоты дорожного просвета передней и задней подвесок автомобиля.

Из сборок корректоров жидкость поступает в цилиндры гидравлических блоков подвески, откуда под низким давлением возвращается обратно в резервуар.

Высота дорожного просвета выбирается водителем вручную и поддерживается за счет непрерывной подачи жидкости в рабочие цилиндры корректоров подвески или отвода ее из данных цилиндров в соответствии с перемещением переднего и заднего стабилизаторов поперечной устойчивости, к которым данные цилиндры подсоединены.

Передача гидравлического давления в независимые передний и задний контуры тормозной системы осуществляется от клапана управления гидрокомпенсатора. Причем в передний контур жидкость нагнетается непосредственно через клапан управления, тогда как задний контур работает контакте с гидравлическим трактом задней подвески. При такой схеме распределения гидравлического давления основное тормозное усилие прикладывается к передним колесам автомобиля, тогда как развиваемое тормозными механизмами задних колес усилие варьируется в зависимости от степени загрузки автомобиля - чем сильнее автомобиль нагружен, тем выше давление в гидравлическом контуре задней подвески и, соответственно, в тормозном контуре.

На моделях, оборудованных системой гидроусиления руля, между насосом высокого давления и блоком регулятора помещен распределитель гидравлического потока. Задачей распределителя является распределение напора между контуром гидроусилителя руля и гидравлическими трактами подвесок.

На моделях ранних лет выпуска давление в тракте активной подвески сбрасывается при выключении двигателя; автомобиль при этом опускается в крайнее нижнее положение. Более поздние модели оборудованы запорным клапаном, изолирующим подвеску от главного гидравлического тракта.

Выполнение любых процедур обслуживания компонентов гидравлической системы, не включенных в состав материала настоящей Главы (или Глав Тормозная система и Ходовая часть и рулевое управление), должно быть поручено специалистам фирменной станции техобслуживания компании Citroёn.

Меры предосторожности

В экстремальных ситуациях допускается использование в качестве рабочего тела в гидравлической системе моторного масла SAE 10 или SAE 20, однако в таких случаях по прибытию к месту ремонта/стоянки гидравлический тракт должен быть опорожнен и при первой же возможности заполнен стандартной жидкостью LHM.

После удаления из системы жидкости сомнительного происхождения гидравлический тракт должен быть промыт специальным составом, который можно приобрести в фирменных сервис-центрах компании Citroёn. Прокачав систему, оставьте ее заполненной промывочным составом, который должен использоваться на протяжении приблизительно 1000 км (600 миль) пробега. Затем систему следует вновь опорожнить и заполнить стандартной гидравлической жидкостью LHM. В случае выхода из строя резиновых уплотнений в результате использования нестандартной жидкости, все поврежденные компоненты подлежат замене. Выполнение данной работы следует поручить специалистам станции техобслуживания.

В качестве сменных компонентов следует использовать только фирменные детали производства компании Citroёn, которые обычно окрашены в белый или зеленый цвет и предназначены для использования в контакте с жидкостью LHM.

Одним из основных правил, которые должны соблюдаться при обслуживании компонентов гидравлического тракта, является самое тщательное соблюдение чистоты. Тщательно протирайте подлежащие отсоединению компоненты и прилегающие к ним поверхности. Все открытые после снятия компонента соединения сразу же закупоривайте во избежание попадания в систему грязи и посторонних предметов.

Для протирки компонентов используйте только бензин.

Перед выполнением любых работ по обслуживанию компонентов гидравлической системы давление в тракте должно быть сброшено. После сбрасывания давления в системе следует отсоединить отрицательный провод от батареи.
