Ситроен Ксантия. Регулировка привода сцепления







Регулировка привода сцепления

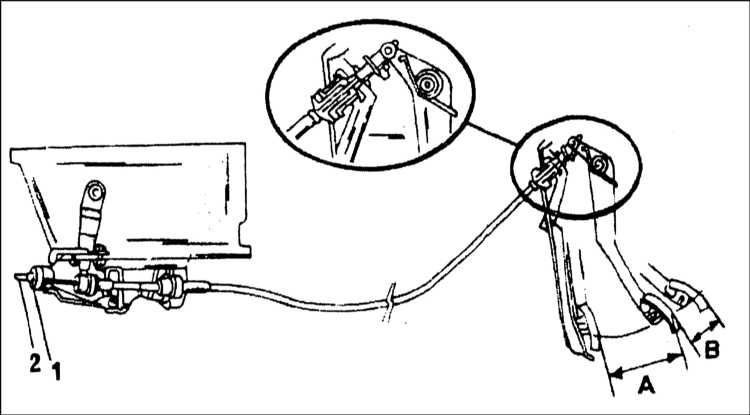

Общая схема регулировки троса привода сцепления

8.1 Регулировка привода сцепления Citroen Xantia

1 — Контргайка
2 — Регулировочная гайка


А — Рабочий ход педали сцепления
В — Свободный ход педали сцепления

Правильность регулировки привода сцепления проверяется путем измерения величины рабочего хода его педали. После замены приводного троса его усадка производится в течение не менее тридцати выжиманий педали сцепления.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удостоверьтесь, что ничто не попало под педаль сцепления, затем измерьте расстояние центральной части ее накладки до основания рулевого колеса (педаль должна быть полностью отпущена) теперь выжмите педаль до упора и повторите измерение.
2. Для определения величины хода педали вычтите результат первого измерения из результата второго. Сравните полученное значение с требованиями Спецификаций. В случае необходимости произведите соответствующую корректировку (см. далее).
3. Регулировка приводного троса производится путем отпускания регулировочной райки на обращенном к трансмиссии конце троса(см. иллюстрацию Общая схема регулировки троса привода сцепления). На некоторых моделях доступ к контргайке ограничен, в связи с чем придется предварительно снять рукав воздухоочистителя или компоненты его кожуха (см. Главу Системы питания и выпуска).

4. В двигательном отсеке ослабьте контргайку на обращенном к трансмиссии конце троса привода сцепления. Откорректируйте положение регулировочной гайки, затем выжмите педаль сцепления десять раз и повторите измерение величины ее хода. Продолжайте действовать в том же порядке до тех пор, пока добьетесь требуемого результата.

8.1 Регулировка привода сцепления Citroen Xantia

5. Удостоверьтесь, что величина свободного хода педали (см. иллюстрацию Общая схема регулировки троса привода сцепления) не превышает 60 мм, для чего измерьте расстояние от накладки отпущенной педали до основания рулевого колеса, затем поднимите педаль и повторите измерение; вычтите из результата первого измерения результат второго.
6. Закончив регулировку, затяните контргайку на конце приводного троса. Установите снимавшиеся с целью обеспечения доступа компоненты воздухоочистителя (см. Главу Системы питания и выпуска).
