Ситроен Ксантия. Снятие и установка воздухоочистителя и
сопутствующих компонентов (дизельный двигатель)
Снятие и установка воздухоочистителя и сопутствующих компонентов
Снятие
Воздухоочиститель (модели без турбонаддува)
|
1. Отпустите хомуты крепления воздухоочистителя
к воздушному рукаву впускного трубопровода. Где
требуется, выверните болт крепления рукава.
Отсоедините рукав и снимите его с двигателя. На
двигателях D9В снимите с уплотнительную
прокладку с кожуха воздухораспределителя.
2. Выверните болт крепления впускного
воздуховода к поперечной балке, затем
высвободите рукав из фиксаторов на стенке
воздухоочистителя и снимите его с автомобиля.
3. Отдайте крепежные болты и снимите сборку
воздухоочистителя с опорным кронштейном с
автомобиля. |
|
Воздухоочиститель (модели с турбонаддувом)
|
1. Отпустите хомуты крепления воздухоочистителя
к воздушному рукаву впускного трубопровода.
отдайте болт крепления рукава. Извлеките сборку
воздушного рукава из двигательного отсека.
Снимите уплотнительной прокладки, установленные
с обеих сторон рукава.
2. Выверните болт крепления впускного
воздуховода к поперечной балке, затем
высвободите рукав из фиксаторов на стенке
воздухоочистителя и снимите его с автомобиля.
3. Выверните крепежные болты и извлеките
воздухоочиститель из двигательного отсека. |
|
Кожух воздухораспределителя (модели без турбонаддува с двигателем D9В)
|
1. Отсоедините воздушный шланг и шланг
вентиляции картера от передней части кожуха
воздухораспределителя. |

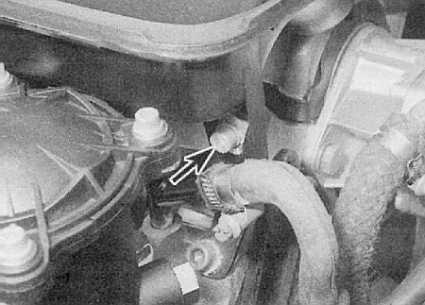

2. Выверните два болта крепления кожуха к
передним монтажным скобам. Снимите дистанционные
шайбы. |
|

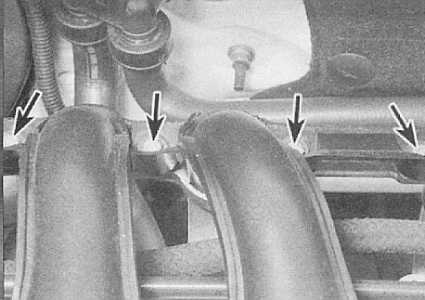

3. Выверните четыре болта крепления кожуха
воздухораспределителя к впускному трубопроводу.
Снимите шайбы. |
|
4. Снимите кожух воздухораспределителя с
впускного трубопровода. снимите уплотнительную
прокладку(и). |
|
Установка
Установка производится в обратном порядке. Не забывайте проверять
состояние и, в случае необходимости, производить замену уплотнительных
прокладок.
