Ситроен Ксантия. Проверка и регулировка максимальных оборотов (дизельный двигатель)
Проверка и регулировка максимальных оборотов двигателя
|
|
Винт регулировки максимальных оборотов опломбирован на
заводе-изготовителе. Подразумевается, что необходимость в
выполнении корректировок едва ли возникнет. Не следует
нарушать пломбировку до окончания сроков гарантийного
обслуживания автомобиля. В случае необходимости
корректировок для их выполнения потребуется тахометр.
Альтернативные методы описаны в Главе Текущее
обслуживание. |

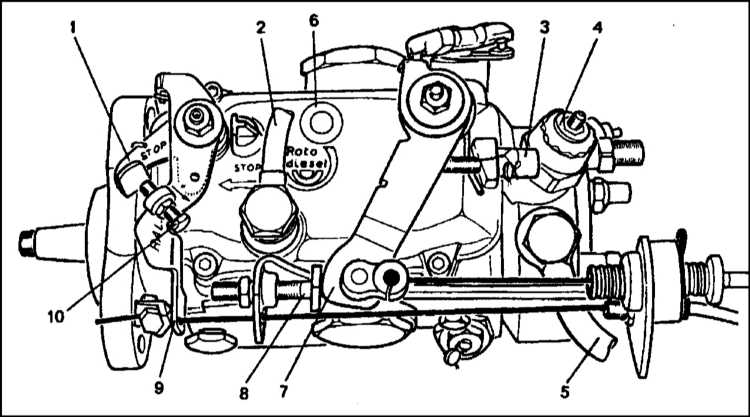

Регулировочные точки ТНВД системы Lucas
 |
|
1 — Рычаг ручного останова двигателя
2 — Трубка возврата топлива
3 — Винт регулировки максимальных оборотов двигателя
4 — Электромагнитный запорный клапан
5 — Впуск топлива |
6 — Заглушка отверстия фаз газораспределения
7 — Управляющий рычаг (рычаг газа)
8 — Винт регулировки оборотов предотвращения
самопроизвольного останова двигателя
9 — Рычаг быстрого холостого хода
10 — Винт регулировки оборотов холостого хода |

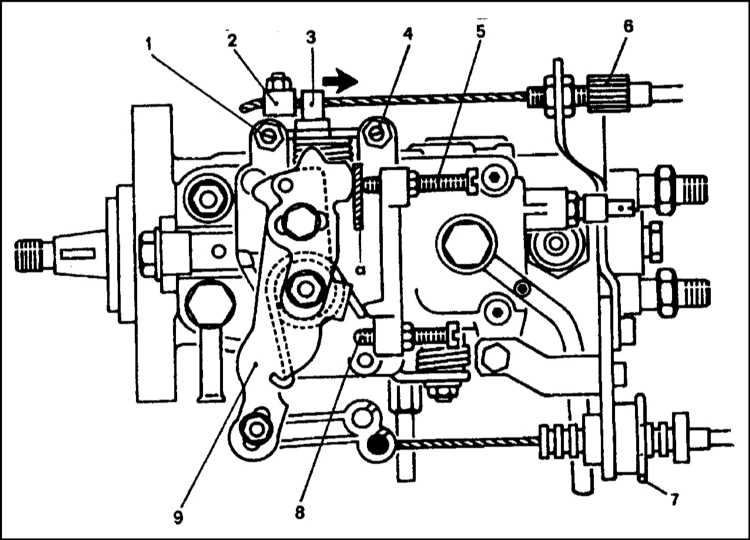

Регулировочные точки ТНВД системы Bosch
 |
|
1 — Винт регулировки оборотов быстрого холостого хода
2 — Фиксатор наконечника троса
3 — Рычаг быстрого холостого хода
4 — Винт регулировки оборотов холостого хода
5 — Винт регулировки оборотов предотвращения
самопроизвольного останова двигателя
|
6 — Винт регулировки приводного троса быстрого холостого
хода
7 — Винт регулировки троса газа
8 — Винт регулировки максимальных оборотов двигателя
9 — Управляющий рычаг (рычаг газа)
а — Регулировочная шайба корректировки оборотов
предотвращения самопроизвольного останова двигателя |
|
|
|
1. Запустите двигатель и прогрейте его до
нормальной рабочей температуры.
2. Попросите помощника полностью выжать педаль
газа, и при помощи тахометра проверьте
максимальные обороты двигателя на соответствие
их требованиям Спецификаций.
Не допускайте работы двигателя на максимальных
оборотах в течение более двух-трех секунд.
3. В случае необходимости, заглушите двигатель,
снимите пломбу, ослабьте контргайку и при помощи
регулировочного винта (см. иллюстрации Регулировочные
точки ТНВД системы Lucas и Регулировочные
точки ТНВД системы Bosch)
выполните корректировку максимальных оборотов
двигателя. Вновь прочно затяните контргайку.
4. Для проверки результатов корректировки
повторите описанную в п.2 процедуру.
5. Заглушите двигатель и отсоедините тахометр. |
|
