1 — Индикатор графика текущего обслуживания
2 — Тахометр
3 — Индикатор полного пробега
4 — Счетчик текущего километража

5 — Измеритель температуры двигательного масла (если предусмотрен)
6 — Измеритель температуры охлаждающей жидкости
7 — Измеритель расхода топлива

В жаркую погоду стрелка измерителя температуры двигательного масла (5) может приближаться к красной отметке на шкале, однако ни коем случае не допускайте захода ее за отметку 150°С, если такая ситуация случится, следует без промедления сбросить обороты двигателя, в случае необходимости прекратите движение, заглушите двигатель и проверьте уровень масла.

При умеренной температуре окружающей среды измеритель температуры охлаждающей жидкости (6) может фиксировать температуру до 100°С. При жаркую погоду индикаторная стрелка может приближаться к красной отметке на шкале измерителя. В циферблат измерителя встроена контрольная лампа, при включении которой следует немедленно прекратить движение, заглушить двигатель и дать ему остыть. Помните, что вентилятор системы охлаждения может продолжать срабатывать даже при выключенном зажигании. Перегрев двигателя может быть вызван различными причинами, поэтому при первой же возможности проконсультируйтесь со специалистами автосервиса.

Измеритель расхода топлива (7) позволяет водителю контролировать запас имеющегося в топливном баке горючего. Если при равномерном движении по гладкой горизонтальной поверхности на ровной поверхности начинает мигать встроенная в измеритель контрольная лампа, следовательно, в баке осталось около 8 л горючего.

При выключенном зажигании индикатор не функционирует.

Первые несколько секунд после включения зажигания дисплея индикатора высвечивает пробег, оставшийся автомобилю до ближайшего техобслуживания. Когда данный параметр достигает значения в 500 км, индикатор начинает мигать.

Через несколько секунд после включения зажигания индикатор переключается на показания первого счетчика текущего километража, который высвечивается в верхней половине экрана дисплея с пометкой в виде литеры “a” , в нижней половине при этом высвечивается полный пробег автомобиля.

Коротким нажатием на кнопку, расположенную в левом нижнем углу индикатора можно переключить верхнюю половину дисплея на высвечивание второго счетчика текущего километража с пометкой в виде литеры “b” .

Длительным удерживанием кнопки в нажатом состоянии счетчик обнуляется.

Перед монтажом на автомобиле дополнительных потребителей электроэнергии проконсультируйтесь со специалистами фирменного сервис-центра компании Citroёn. Помните, что факт или способ подключения некоторых аксессуаров (радиоприемник, сигнализация, радиотелефон) может повлечь за собой отказ стандартного бортового оборудования! Компания Citroёn снимает с себя всякую ответственность за неполадки и расходы, связанные с установкой не одобренных ею к применению аксессуаров, а также при нарушении рекомендаций по установке разрешенного оборудования.

0 — Стеклоочистители выключены

1 — Интервальный/автоматический (модели с датчиком дождя) режим функционирования стеклоочистителей

2 — Режим нормального функционирования стеклоочистителей

3 — Режим ускоренного функционирования стеклоочистителей

4 — Разовый режим функционирования стеклоочистителей

В целях безопасности датчик дождя не действует при выключенном зажигании. Не забывайте возвращать в исходное (0) положение рычаг подрулевого переключателя Не закрывайте ничем датчик дождя, расположенный с внешней стороны ветрового стекла, на уровне внутреннего зеркала заднего вида.

Перед тем как загонять автомобиль в мойку, не забывайте выключать стеклоочистители переводом рычага переключателя в положение (0).

Во время заморозков убедитесь, прежде чем включать стеклоочистители, удостоверьтесь, что щетки не примерзли к стеклу.

Подача омывающей жидкости на ветровое стекло осуществляется путем оттягивания на себя рычага правого подрулевого переключателя. Одновременно троекратно сработают передние стеклоочистители. При соответствующей комплектации, если включен дальний свет, оттягивание рычага переключателя на себя приведет также к срабатыванию омывателей линз головных фар с троекратным срабатыванием щеток их очистителей.

Задний стеклоочиститель имеет всего два режима функционирования: трехкратный с подачей омывающей жидкости и интервальный, выбор которых осуществляется поворотом кольцевого переключателя на конце рычага подрулевого переключателя. Сказанное означает, что предусмотрено лишь три штатных положения кольцевого переключателя: нижнее - выключено, среднее - интервальный режим функционирования и, наконец, верхнее - трехкратный с подачей омывающей жидкости.

Включение обогревателя заднего стекла осуществляется путем нажимания торцевой кнопочный выключатель правого подрулевого переключателя. При соответствующей комплектации одновременно включается также обогрев наружных зеркал заднего вида. Система функционирует только при включенном зажигании.

При включении аварийной сигнализации начинают одновременно мигать все четыре указателя поворотов и их боковые повторители, а также контрольная лампа, вмонтированная в кнопку выключателя.

Аварийная сигнализация функционирует независимо от того, включено или выключено зажигание, и должна использоваться только в предусмотренных правилами дорожного движения ситуациях.

Помните, что если автомобиль движется с включенной аварийной сигнализацией, указатели поворотов функционировать не будут!

Регулировка интенсивности подсветки приборов осуществляется посредством установленного снизу на панели приборов, рядом с рычагом регулировки положения рулевой колонки, потенциометра.

Включение указателей поворотов осуществляется при помощи рычага правого подрулевого переключателя. Для включения указателей правого поворота поднимите рычаг переключателя вверх, левого, соответственно, опустите его вниз.
Отключение указателей поворота происходит автоматически по возвращении рулевого колеса в прямолинейное положение, либо принудительно, возвратом рычага в среднее положение.

Управление функционированием ходовых огней осуществляется посредством рукоятки (А) , посаженной на конец рычага левого подрулевого переключателя. Рукоятка имеет три штатных положения. В нижнем положении все огни погашены. При повороте рукоятки во второе положение включаются габаритные огни. Следующее по порядку положение рукоятки позволяет включить ближний/дальний (толкните рычаг переключателя вперед) свет головных фар.

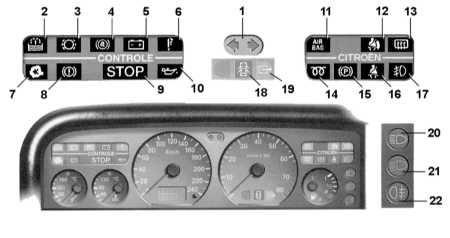

Включение входящих в стандартную комплектацию автомобиля задних противотуманных фонарей осуществляется при помощи кольцевого переключателя на рукоятке рычага левого подрулевого переключателя (В) . Переключатель имеет два штатных положения: “фонари выключены” (нижнее) и “фонари включены” (верхнее). В правом нижнем блоке индикаторов комбинации приборов загорается соответствующая контрольная лампа (см. иллюстрацию Схема расположения и обозначение контрольных ламп комбинации приборов ).

Включение задних противотуманных фонарей возможно лишь в комплекте с габаритными огнями, ближним или дальним светом головных фар.

Если в комплектацию автомобиля входят также передние противотуманные фары, управление ими производится при помощи того же кольцевого переключателя(С) на рукоятке левого подрулевого переключателя, в данном случае имеющего три штатных положения: “противотуманное освещение погашено” (нижнее положение), “включены задние противотуманные фонари” (среднее положение) и “включены все противотуманные осветительные приборы” (верхнее положение).

Включение противотуманного освещения возможно лишь в комплекте с габаритными огнями, ближним или дальним светом головных фар.

Переключатели, вмонтированные в подлокотник водительской двери, позволяют управлять электроприводом стеклоподъемников обеих передних дверей.

Управление функционированием электропривода стеклоподъемники задних дверей осуществляется при помощи переключателей, установленных на центральной консоли, а также посредством вмонтированных в подлокотники обеих задних дверей индивидуальных переключателей (см. вставки на иллюстрации).

В целях дополнительной безопасности в панель приборов автомобиля, слева от рулевой колонки вмонтирован блокирующий кнопочный выключатель, позволяющий водителю нейтрализовать команды, подаваемые с индивидуальных переключателей управления функционированием электропривода стеклоподъемников задних дверей. Покидая автомобиль, не забывайте извлекать ключ из замка зажигания.

Выключатель блокировки электропривода стеклоподъемников задних дверей

Рычажок, расположенный с нижнего края сборки зеркала, позволяет водителю переводить зеркало в ночное положение и возвращать его обратно в дневное. В дневном положении (1) рычажок не виден; в ночном (2) - виден.

Кронштейн зеркала оснащен двумя шарнирами, позволяющими регулировать высоту положения сборки.

Крайняя часть зеркала заднего вида водительской двери автомобиля (обозначенная черным пунктиром) имеет асферическую форму, расширяющую поле бокового обзора.
Корректировка положения наружного зеркала водительской двери осуществляется вручную посредством специальной регулировочной рукоятки.

Предметы, отражающиеся в асферической части зеркала, в реальности находятся ближе, чем это кажется, - данный факт следует учитывать при определении дистанции до движущихся сзади транспортных средств.

Корректировка электроприводного зеркала пассажирской двери может быть осуществлена при помощи ручки, расположенной на приборной панели (слева от рулевой колонки). На некоторых моделях оба дверных зеркала заднего вида оборудованы электроприводом, переключатель управления которого вмонтирован в облицовку внутренней ручки водительской двери.

 ПОРЯДОК ВЫПОЛНЕНИЯ

В целях безопасности не проводите регулировку рулевой колонки и сидений во время движения!
