Ситроен Ксантия. Расположение приборов и органов управления

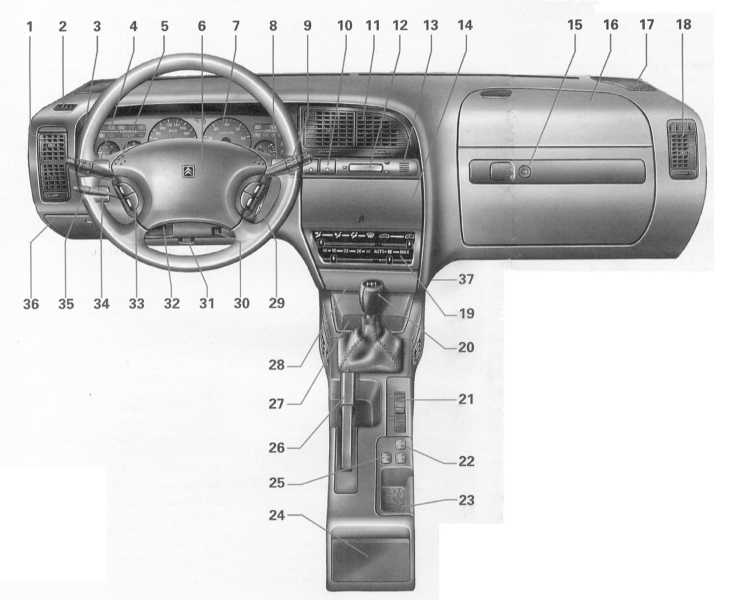

Схема расположения приборов и органов управления .



1 — Дефлектор левого вентиляционного сопла
2 — Дефлектор сопла обдува левого бокового стекла
3 — Левый подрулевой переключатель:
• Освещение
• Указатели поворотов
• Противотуманные фары и огни
4 — Левый кнопочный переключатель на рулевом колесе
• Электропривод задних стеклоподъемников
• Выключатель темпостата
5 — Кнопка клаксона
6 — Крышка модуля водительской подушки безопасности
7 — Приборный щиток
8 — Правый кнопочный переключатель на рулевом колесе:
• Гидроактивная подвеска
9 — Правый подрулевой переключатель:
• Передние стеклоочистители
• Стеклоомыватели
• Задние стеклоочистители
• Обогрев заднего стекла


10 — Кнопочные переключатели:
• Климат-контроль
11 — Дефлектор центрального вентиляционного сопла
12 — Часы с цифровым индикатором
13 — Датчик температуры воздуха в салоне
14 — Ниша под установку аудиосистемы или вещевой полки
15 — Нижний вещевой ящик
16 — Верхний вещевой ящик/модуль пассажирской подушки безопасности
17 — Правый высокочастотный громкоговоритель(левый расположен симметрично с противоположной стороны панели приборов)
18 — Дефлектор правого вентиляционного сопла
19 — Панель управления функционированием отопителя/кондиционера воздуха
20 — Рычаг переключения передач
21 — Рукоятка выбора высоты положения подвески (регулировки дорожного просвета)
22 — Переключатель управления функционированием электропривода верхнего люка
23 — Малый вещевой ящик
24 — Задняя пепельница
25 — Переключатель управления функционированием электропривода задних стеклоподъемников
26 — Рычаг управления стояночного тормоза

27 — Малый вещевой ящик/панель управления обогревом сидений
28 — Сборка передней пепельницы с прикуривателем
29 — Замок зажигания/блокировки рулевой колонки
30 — Потенциометр управления интенсивностью подсветки приборов
31 — Рычаг отпускания защелки замка капота
32 — Рукоятка регулировки положения рулевой колонки
33 — Панель дистанционного управления функционированием магнитолы
34 — Переключатель управления функционированием электропривода регулировки положения правого наружного зеркала заднего вида
35 — Стеблевой переключатель управления функционированием темпостата
36 — Монтажный блок предохранителей/ящик для хранения документов
37 — Розетка для подключения аксессуаров (12 В)
