Шевроле Авео. Система зажигания двигателя 1,5 л SOHC











В этой системе зажигания не используются прерыватель-распределитель и катушка. Вместо них используется датчик положения коленчатого вала, подающий сигнал на блок управления двигателем (ЕСМ). После этого ЕСМ формирует распределение зажигания (EST) и запускает искру катушки зажигания напрямую.

Этот тип системы зажигания без прерывателя распределителя работает по методу «избыточной искры». Цилиндры спарены с противоположными (1-4 или 2-3). Искра возникает одновременно в цилиндре, в котором поршень находится в фазе сжатия и в цилиндре в фазе выпуска. Цилиндр в фазе выпуска требует очень маленькое количество энергии для искры свечи. Остальная энергия используется свечой в цилиндре в фазе сжатия. Катушка зажигания не подлежит ремонту, поэтому необходимо проводить замену всего узла.

Эти системы используют сигнал EST с ЕСМ для управления электронной системой зажигания. ЕСМ использует следующие данные.

- Нагрузка двигателя (давление коллектора или вакуума).

- Атмосферное (барометрическое) давление.

- Температура двигателя.

- Температура подаваемого воздуха.

- Положение коленчатого вала.

- Скорость двигателя (об/мин).

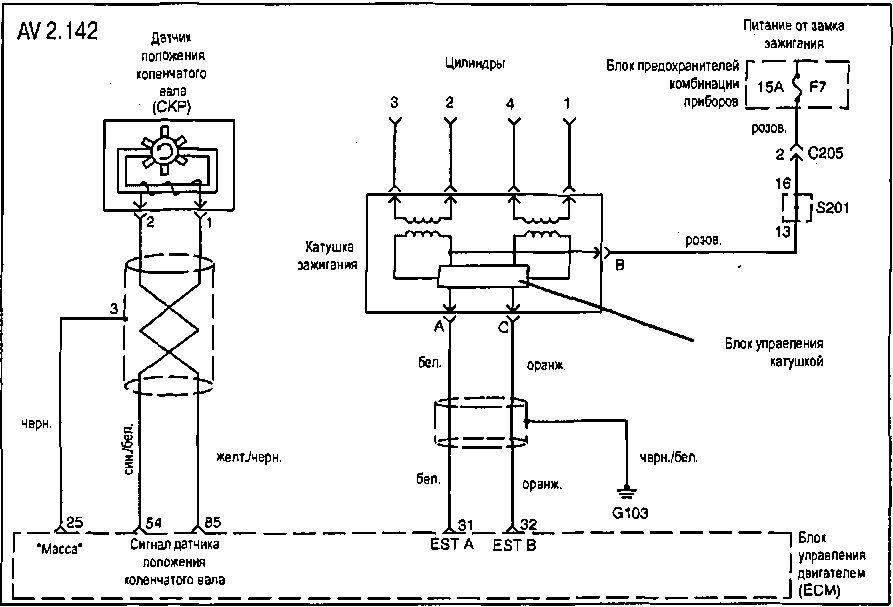

2.9.14 Система зажигания Chevrolet Aveo 2003-2008

Проверка системы зажигания

Проверьте все свечи зажигания. Нет ли влажных, треснувших, обгоревших свечей или свечей с сильным загрязнением или неправильным зазором. В случае необходимости замените свечи зажигания. Проверьте наличие искры от всех высоковольтных проводов зажигания при включении стартера. Важно проверить наличие искры во всех цилиндрах для выявления неполадок входных и выходных сигналов катушки зажигания.

Проверьте наличие искры от всех высоковольтных проводов зажигания привключе-нии стартера.

Измерьте сопротивление высоковольтных проводов зажигания (30 кОм). Замените все высоковольтные провода зажигания, сопротивление которых больше указанного значения.

Проверьте сигналы, подаваемые от ЕСМ к катушке зажигания. При проверке сигналов искрообразования ЕСМ рекомендуется использовать осциллограф, поскольку при использовании вольтметра многие периодически возникающие неисправности могут остаться незамеченными. Если искрообра-зующие сигналы ЕСМ в порядке, причина неисправности может быть в катушке зажигания.

Проверьте работоспособность датчика положения коленчатого вала, для чего:

  • - измерьте сопротивление между клеммами 1 и 2 разъема датчика положения коленчатого вала (400-600 Ом) при отключенном разъеме;
  • - измерьте напряжение между клеммами 1-3, 2 - разъема датчика положения коленчатого вала и 1 (разъема датчика положения коленчатого вала)
  • - G103 («масса»). Во всех случаях напряжение должно быть в пределах 1,3-1,5 В.

Отсоедините разъем катушки зажигания. При включении стартера измерьте напряжение на клеммах А и С разъема катушки зажигания (0,2-2,0 В). Проверьте целостность проводов между клеммами С (разъема катушки зажигания) и А19 (разъема ЕСМ), а также между клеммами А (разъема катушки зажигания) и А1В (разъема ЕСМ).

Проверьте подачу питания к клемме В катушки зажигания (розовый провод) через разъемы S201 С205 от предохранителя F7 (15 А) (блок предохранителей) при помощи контрольной лампочки (пробника).
