Шевроле Авео. Снятием установка масляного насоса двигателя 1,5 л SOHC









Снятие

1. Отключите отрицательный кабель аккумуляторной батареи.

2. Снимите зубчатый ремень.

3. Снимите заднюю часть кожуха привода ГРМ.

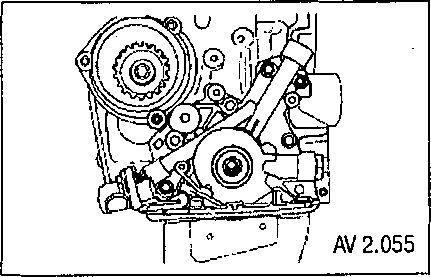

4. Отключите разъем датчика давления масла.

6. Снимите датчик положения коленчатого вала.

7. Снимите масляный картер.

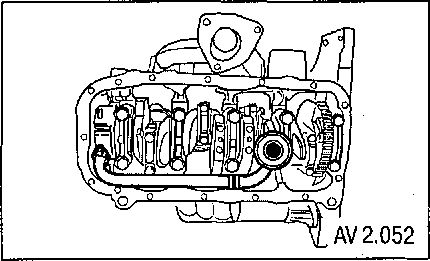

8. Снимите маслоприемник и винты крепления кронштейна.

2.5.8 Снятием установка масляного насоса Chevrolet Aveo 2003-2008

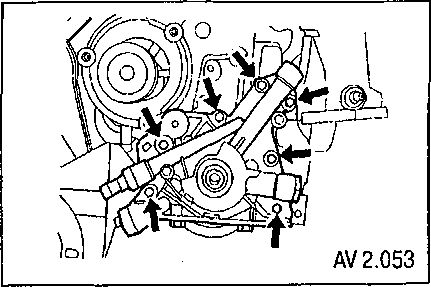

9. Снимите винты крепления масляного насоса.

10. Аккуратно снимите масляный насос и прокладку.

2.5.8 Снятием установка масляного насоса Chevrolet Aveo 2003-2008

11. Очистите масляный насос и поверхности блока двигателя, на которые устанавливается прокладка.

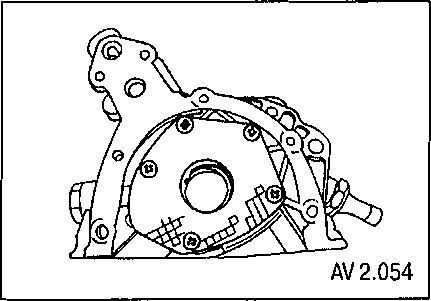

12. Снимите винт предохранительного клапана.

13. Извлеките предохранительный клапан и пружину.

14. Снимите винты задней части кожуха привода ГРМ.

15. Снимите заднюю часть кожуха привода ГРМ.

16. Очистите корпус масляного насоса и все его детали.

Установка

1. Осмотрите все детали на предмет износа.

2. Нанесите чистое моторное масло на все детали масляного насоса.

3. Установите все детали на место.

Примечание. Заполните все полости масляного насоса вазелином для обеспечения прокачки. В противном случае возможно повреждение двигателя.

4. Установите заднюю крышку масляного насоса и затяните винты моментом 6Нм.

2.5.8 Снятием установка масляного насоса Chevrolet Aveo 2003-2008

5. Установите предохранительный клапан, пружину, шайбу и винт.

2.5.8 Снятием установка масляного насоса Chevrolet Aveo 2003-2008

6. Затяните винт предохранительного клапана моментом 30 Нм.

7. Нанесите валик герметика, полимери-зующегося при комнатной температуре (P.TV), на прокладку масляного насоса.

8. Установите новую прокладку на масляный насос.

9. Нанесите фиксатор резьбы на резьбовые детали масляного насоса.

10. Установите масляный насос на блоке и затяните винты крепления моментом ЮНм.

11. Установите новую манжету масляного насоса.

12. Покройте кромку прокладки тонким слоем смазки.

13. Нанесите фиксатор резьбы на резьбу винтов маслоприемника и винтов опорного кронштейна.

14. Установите маслоприемник и затяните винты маслоприемника моментом ЮНм.

15. Установите масляный картер.

16. Установите датчик положения коленчатого вала и затяните винт датчика моментом ЮНм.

17. Подключите разъем датчика давления масла.

18. Установите заднюю часть кожуха привода ГРМ.

19. Установите зубчатый ремень ГРМ.

20. Подключите отрицательный кабель аккумуляторной батареи.
