Шевроле Авео. Снятие и установка головки блока цилиндров двигателя 1,5 л SOHC







Снятие

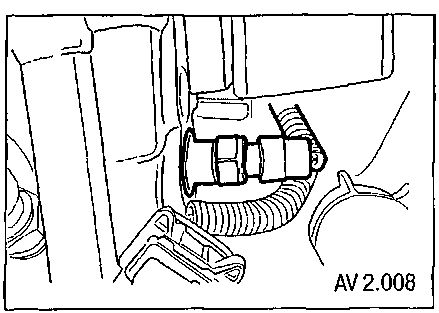

Проведите операцию снижения давления в топливной системе. Для этого следует дать двигателю поработать в течение 10 секунд при отключенном топливном насосе. Для отключения топливного насоса следует извлечь предохранитель (AV 2.003).

1. Извлеките предохранитель питания топливного насоса.

2. Запустите двигатель.

3. После того как двигатель остановится, запустите его снова и дайте ему поработать в течение примерно 10 секунд для того, чтобы было израсходовано топливо, содержащееся в топливном коллекторе, с целью снижения остаточного давления топлива в системе.

4. Отключите клемму заземления электронного блока управления двигателем (ЕСМ) от впускного коллектора.

5. Слейте охлаждающую жидкость из двигателя.

6. Отключите разъем датчика температуры подаваемого воздуха (IAT).

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

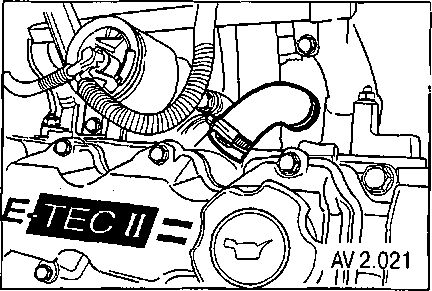

7. Отключите шланг вентиляции картера от клапанной крышки.

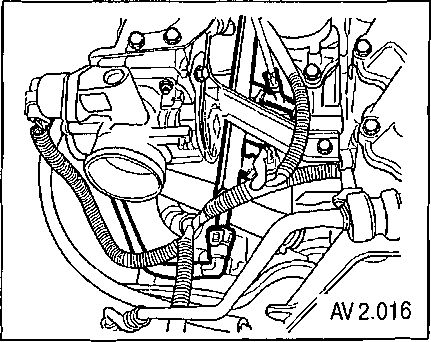

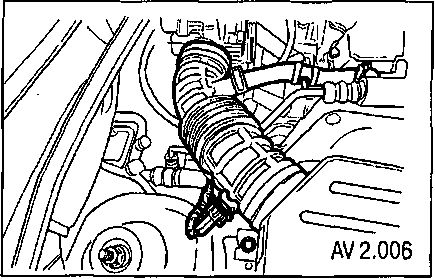

8. Отключите воздуховод от корпуса дроссельной заслонки.

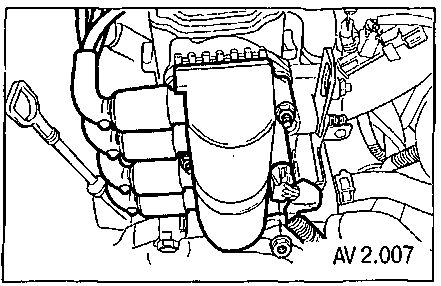

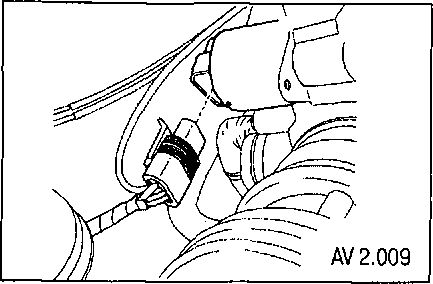

9. Отключите разъем катушки зажигания.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

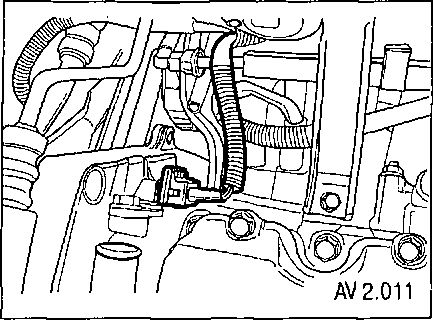

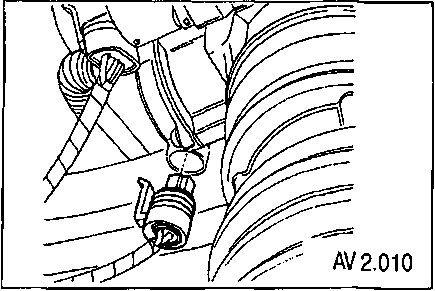

10. Отключите разъем датчика температуры охлаждающей жидкости (CTS).

11. Отключите разъем механизма управления холостым ходом (IAC).

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008



2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

12. Отключите разъем датчика положения дроссельной заслонки (TP).

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

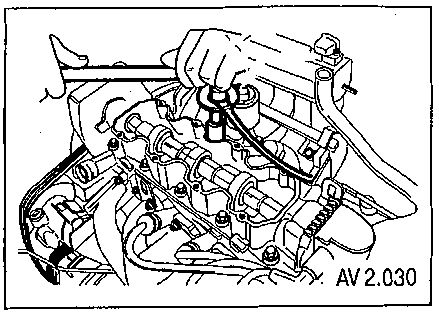

13. Снимите датчик положения распределительного вала (СМР).

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

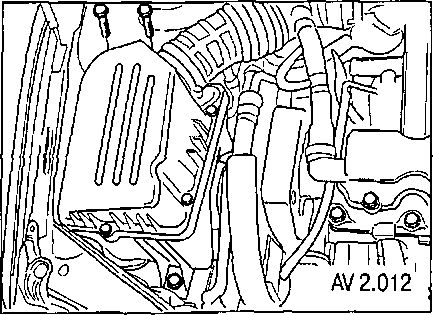

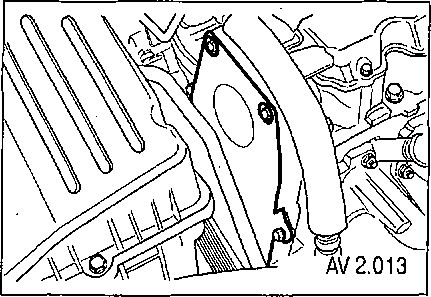

14. Отверните винты корпуса воздушного фильтра.

15. Снимите корпус воздушного фильтра.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

16. Снимите винты верхней части кожуха привода ГРМ.

17. Снимите верхнюю часть кожуха привода ГРМ.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

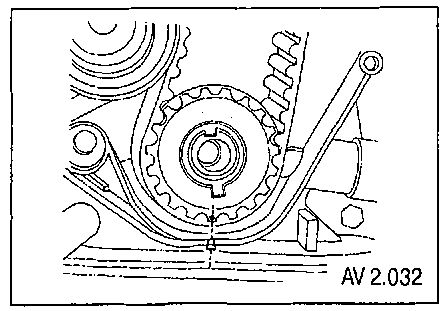

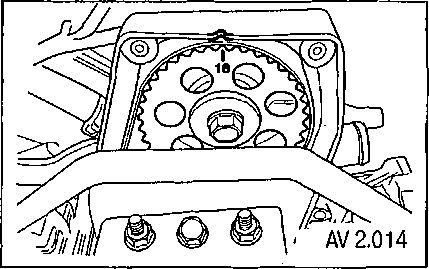

18. Совместите метку момента зажигания на зубчатом шкиве распределительного вала с меткой на задней крышке зубчатого ремня.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

19. Снимите правое переднее колесо.

20. Снимите брызговик правого переднего колеса.

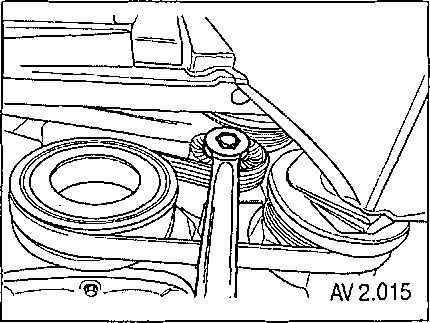

21. Снимите ремень привода вспомогательных механизмов.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

22. Отключите подающий топливопровод от топливного коллектора.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

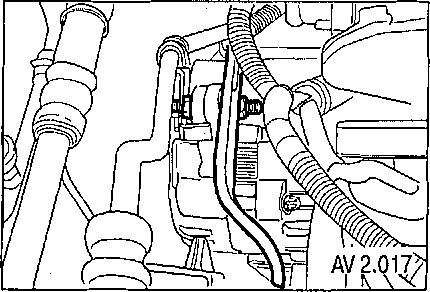

23. Снимите гайку крепления кронштейна трубки усилителя руля.

24. Отверните гайку генератора.

25. Снимите гайку крепления кронштейна генератора.

26. Снимите кронштейн генератора.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

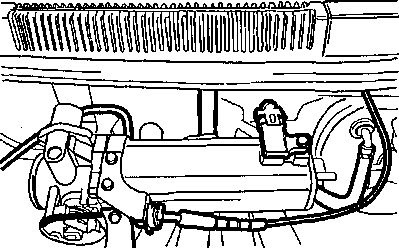

27. Отсоедините шланг вакуумного усилителя тормозов на впускном коллекторе.

28. Отключите все вакуумные шланги, которые необходимо отключить, и электрический разъем.

29. Отключите разъем датчика абсолютного давления во впускном коллекторе (MAP).

30. Снимите винт крепления шкива коленчатого вала.

31. Снимите шкив коленчатого вала.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

32. Отверните винты нижней части кожуха привода ГРМ.

33. Снимите нижнюю часть кожуха привода ГРМ.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

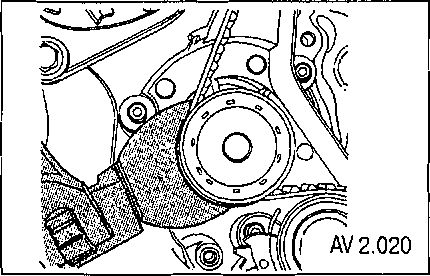

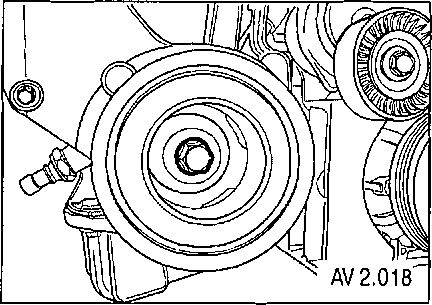

34. Слегка ослабьте крепежные винты насоса охлаждающей жидкости.

35. Ослабьте натяжение зубчатого ремня ГРМ, повернув насос охлаждающей жидкости.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

36. Снимите зубчатый ремень.

37. Отсоедините трубку вентиляции картера от корпуса распределительного вала.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

38. Снимите клапанную крышку с прокладкой.

Примечание. Не допускайте царапин, забоин или других повреждений распределительного вала.

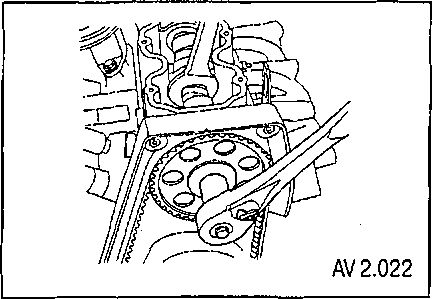

39. Снимите зубчатый шкив распределительного вала.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

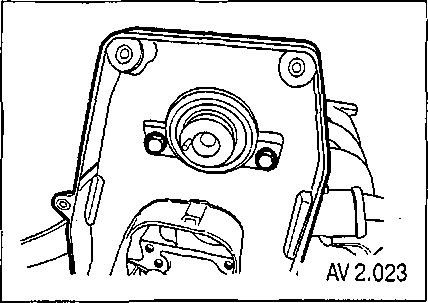

40. Снимите винты задней верхней части кожуха привода ГРМ.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

41. Отключите провода зажигания от свечей.

42. Отсоедините фланец катализатора от фланца выпускного коллектора.

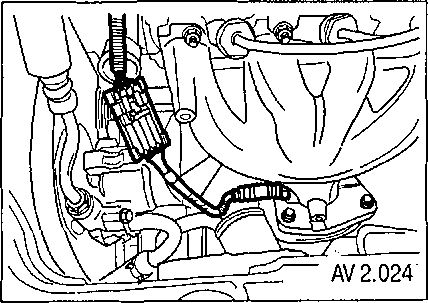

43. Отключите электрический разъем датчика кислорода.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

44. Отсоедините нагнетательный шланг отопителя от распределителя охлаждающей жидкости.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

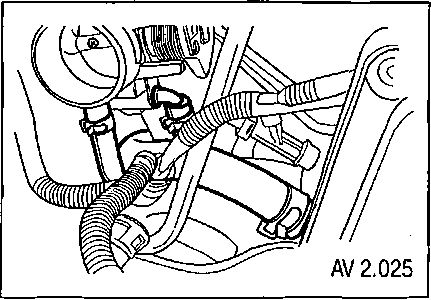

45. Отключите шланг охлаждающей жидкости, соединяющий расширительный бачок и корпус дроссельной заслонки.

46. Снимите болты крепления передней опоры двигателя.

47. Отсоедините трос акселератора от корпуса дроссельной заслонки и впускного коллектора.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

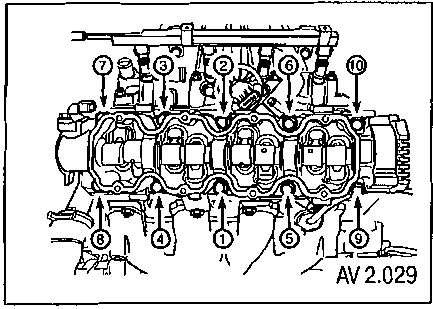

48. Постепенно ослабьте все винты крепления головки блока цилиндров в указанной на рисунке последовательности.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

49. Снимите винты крепления головки блока цилиндров.

50. Аккуратно снимите корпус распределительного вала.

Примечание. При снятии головки блока цилиндров не допускайте проникновения моторного масла или охлаждающей жидкости в цилиндры. В противном случае возможно повреждение двигателя.

51. Снимите головку блока цилиндров с установленными на нее впускным и выпускным коллекторами.

52. Снимите прокладку головки блока цилиндров.

Очистка

Очистите поверхности головки блока цилиндров и блока, контактирующие с прокладкой.

Убедитесь в отсутствии глубоких царапин и забоин на поверхности для прокладки головки блока цилиндров и блока двигателя.

Очистите винты головки блока цилиндров.

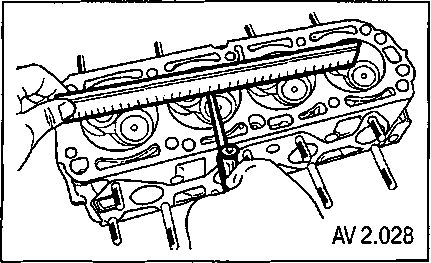

Осмотрите головку блока цилиндров на предмет деформации.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

Установка

1. Нанесите непрерывный валик герметика шириной 3 мм на герметизируемую поверхность корпуса распределительного вала.

2. Установите прокладку головки блока цилиндров.

3. Установите головку блока цилиндров вместе с впускным и выпускным коллекторами.

4. Установите корпус распределительного вала в сборе.

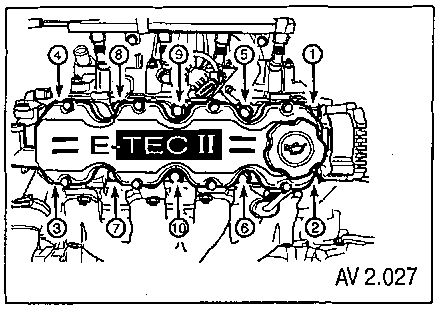

5. Установите винты крышки головки в указанной на рисунке последовательности.

Затяжка винтов крепления головки блока цилиндров

6. Затяните винты головки блока цилиндров в указанной на рисунке последовательности моментом 25 Нм.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

7. Затяните винты головки блока цилиндров наугол 70°.

8. Затяните винты головки блока цилиндров на угол 30°.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

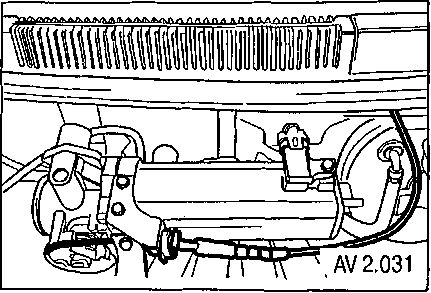

Присоедините трос акселератора к корпусу дроссельной заслонки и впускному коллектору (AV 2.031).

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

10. Установите и затяните винты крепления опорного кронштейна впускного коллектора моментом 25 Нм.

11. Подключите шланг охлаждающей жидкости расширительного бачка на корпусе дроссельной заслонки.

12. Подключите нагнетательный шланг отопителя к распределителю охлаждающей жидкости.

13. Установите предохранительные гайки катализатора на фланце выпускного коллектора.

Затяжка. Затяните дополнительные гайки крепления катализатора к выпускному коллектору моментом 40 Нм.

14. Подключите электрический разъем переднего датчика кислорода.

15. Установите винты задней части кожуха привода ГРМ и затяните их моментом 10 Нм.

Примечание. Будьте максимально осторожны, чтобы не допустить царапин, забоин или иного рода повреждения распределительного вала. Такие повреждения могут ухудшить эксплуатационные характеристики автомобиля.

16. Установите зубчатый шкив распределительного вала.

17. Затяните винт зубчатого шкива распределительного вала моментом 45 Нм.

18. Подключите трубку вентиляции картера к корпусу распределительного вала.

19. Совместите отметку на зубчатом шкиве распределительного вала с отметкой на верхней части задней части кожуха привода ГРМ.

20. Совместите отметку на зубчатом шкиве коленчатого вала с отметкой на нижней части крышки зубчатого ремня.

21. Установите зубчатый ремень.

22. Проверьте натяжение зубчатого ремня.

23. Затяните винты нижней части кожуха привода ГРМ моментом 10 Нм.

2.5.3 Снятие и установка головки блока цилиндров Chevrolet Aveo 2003-2008

24. Установите шкив коленчатого вала.

25. Затяните винты шкива коленчатого вала моментом 95 Нм.

26. Затяните винты крепления шкива еще на угол 30°+ 15°.

27. Подключите вакуумные шланги и электрические разъемы.

28. Подключите шланг усилителя тормоза на впускном коллекторе.

29. Подключите верхний шланг радиатора к ' корпусу термостата.

30. Установите кронштейн генератора.

31. Затяните гайку крепления кронштейна генератора моментом 25 Нм.

32. Установите гайку генератора, не затягивая.

33. Подключите подающий топливопровод к топливному коллектору.

34. Установите дополнительный ремень привода вспомогательных механизмов.

35. Затяните винты верхней части кожуха привода ГРМ моментом 10 Нм.

36. При необходимости установите ремень компрессора кондиционера.

37. Установите брызговик правого переднего колеса.

38. Установите правое переднее колесо.

39. Установите корпус воздушного фильтра.

40. Установите корпус воздушного фильтра, затянув винты корпуса воздушного фильтра моментом 8 Нм.

41. Подключите воздуховод к корпусу дроссельной заслонки.

42. Подключите трубку вентиляции к крышке газораспределительного механизма.

43. Подключите разъем датчика температуры подаваемого воздуха.

44. Установите датчик CMP.

45. Подключите датчик температуры охлаждающей жидкости.

46. Подключите клапан разъема датчика температуры подаваемого воздуха.

47. Подключите разъем датчика.

48. Подключите разъем катушки зажигания системы зажигания.

49. Подключите разъемы жгута проводов системы распределенного впрыска топлива (СРВТ).

50. Подключите разъем датчика кислорода.

51. Подключите клемму заземления блока управления двигателем на впускном коллекторе.

52. Подключите отрицательный кабель аккумуляторной батареи.

53. Установите предохранитель топливного насоса.

54. Заправьте систему охлаждения двигателя.
