Шевроле Авео. Предохранители, реле и лампы









Плавкие предохранители на автомобиле сгруппированы в два блока. Один блок расположен в салоне автомобиля слева под приборной панелью, другой (предохранители и реле) - в моторном отсеке возле расширительного бачка системы охлаждения двигателя.

Для того чтобы заменить перегоревший предохранитель, откройте крышку и извлеките предохранитель из гнезда при помощи съемника. Неисправный предохранитель

можно определить по перегоревшей проволоке. Новый предохранитель следует устанавливать вместо перегоревшего только после того, как будет определена и устранена причина неисправности. Разрешается использовать только стандартные электрические предохранители, рассчитанные на определенную величину номинального тока (см. таблицу ниже). Величина номинального тока указана на корпусе каждого предохранителя.

1.16.2 Chevrolet Aveo 2003-2008

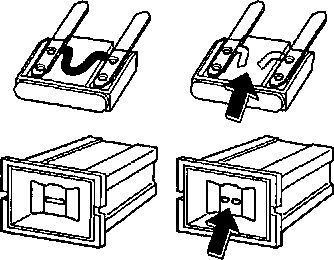

Плавкий предохранитель и съемник для его извлечения:

1 - исправный; 2 - перегоревший.

Номинальный ток, А

Цвет предохранителя

10

Красный

15

Голубой

20

Желтый

30

Розовый

Расположение блока предохранителей в автомобиле

1.16.2 Chevrolet Aveo 2003-2008

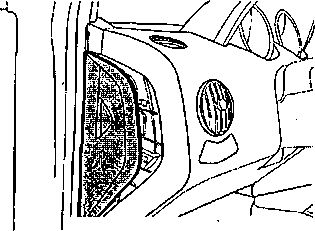

Расположение блока предохранителей в салоне








1.16.3 Расположение блока предохранителей в салоне Chevrolet Aveo 2003-2008

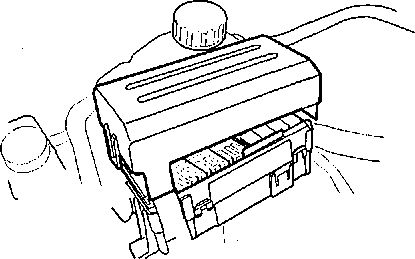

Расположение блока предохранителей в моторном отделе
