Шевроле Авео. Комбинация приборов (DELUX)

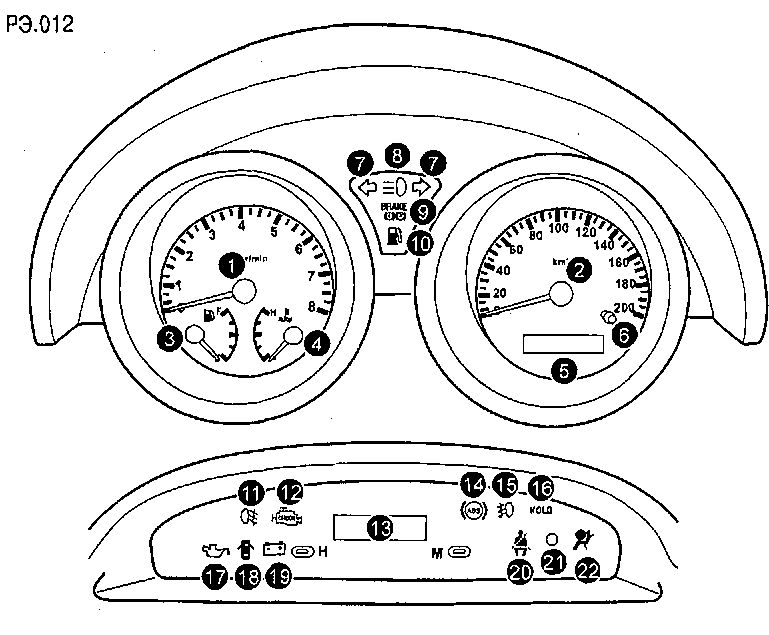

1.6.2 Комбинация приборов (DELUX) Chevrolet Aveo 2003-2008

1 - тахометр; 2 - спидометр; 3 - указатель уровня топлива в баке; 4 - указатель температуры охлаждающей жидкости двигателя; 5 - одометр; 6 - кнопка выбора режима одометра; 7 - индикатор включения указателя поворотов и аварийной световой сигнализации; 8 - индикатор включения дальнего света фар; 9- индикатор неисправности тормозной системы; 10 - индикатор минимального уровня топлива в баке; 11 - индикатор включения задних противотуманных фонарей; 12 - индикатор неисправности системы двигателя; 13 - часы с цифровой индикацией; 14 - индикатор неисправности ABC (при наличии ABC); 15 - индикатор включения передних противотуманных фар (опция); 16- индикатор режима удержания передачи (при наличии АКПП); 17 - индикатор падения давления масла в двигателе; 18 - индикатор незакрытых дверей; 19 - индикатор разряда аккумуляторной батареи; 20 - индикатор незастег-нутого ремня безопасности; 21 - индикатор безопасности; 22 - индикатор неисправности подушки безопасности.







Комбинация приборов(Standart)

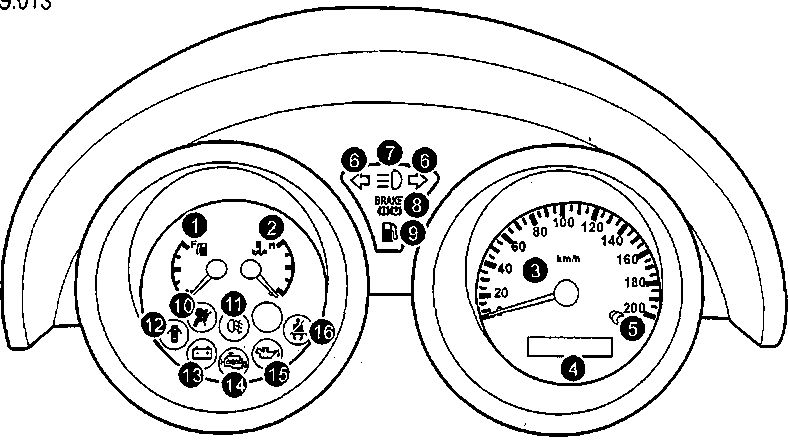

1.6.3 Комбинация приборов(Standart) Chevrolet Aveo 2003-2008

1 - указатель уровня топлива в баке; 2 - указатель температуры охлаждающей жидкости двигателя; 3 - спидометр; 4 - одометр; 5 - кнопка выбора режима одометра; 6 - индикатор включения указателя поворотов и аварийной световой сигнализации; 7 - индикатор включения дальнего света фар; 8 - индикатор неисправности тормозной системы; 9 - индикатор минимального уровня топлива в баке; 10 - индикатор неисправности подушки безопасности; 11- индикатор включения задних противотуманных фонарей; 12 - индикатор незакрытых дверей; 13 - индикатор разряда аккумуляторной батареи; 14 - индикатор неисправности системы двигателя; 15 - индикатор падения давления масла в двигателе; 16 - индикатор незастегнутого ремня безопасности.
