Шевроле Авео. Варианты комплектации силовыми агрегатами









Двигатели











Двигатель

Тип L-4 с верхним расположением распределительного вала, 4-цилиндровый, 9-рядный

B12S1

F14S3

F14D3

F15S3

Рабочий объем, см3

1150

1399

1399

1498

Диаметр цилиндра / ход поршня, мм

68,5/78,0

77,9 / 73,4

81,5/76,5

Степень сжатия

9,3

9,5

Максимальная мощность (кВт) при оборотах (мин'1)

53 при 5400

61 при 6500

69 при 6200

62 при 5600

Максимальний крутящий момент (Н-м) при оборотах (мин1)

104 при 4400

123 при 3000

130 при 3400

130 при 3400

Зажигание

Порядок работы цилиндров

1-3-4-2

Угол опережения зажигания (при 800 мин-'), град.

1



10

Свечи зажигания

фирма-производитель и тип

Woojin BPR5EY-11

Selim RN9YC

Woojin BKR6E-11

Selim RN9YC

рекомендуемый зазор (мм)

1,0-1,1

0,7-0,8

1,0-1,1

0,7-0,8

Система питания топливом

MPI Многоточечный впрыск

Октановое число бензина

95 или выше

Топливный насос

электрический

Топливный фильтр

со сменным картриджем

Емкость топливного бака, л

45,0

Система смазки

тип системы — комбинированная

Тип масляного насоса

шестеренчатый с внутренним зацеплением

Масляный фильтр

полнопоточный со сменным фильтрующим элементом

Объем системы смазки, включая топливный фильтр, л

3,2

3,75

Аккумуляторная батарея

Напряжение, В — Емкость, А'Ч

12-45

12-55

Пусковой ток холодного двигателя, А

430

550

Генератор (В—А)

12-75

12-85

Стартер (В—кВт)

12-0,8

12-1,2

Сцепление

сухое фрикционное однодисковое

Размер накладок сцепления,

мм

Наружный диаметр

184

215

Внутренний диаметр

127,5

145

Толщина

8,4

Система охлаждения

закрытая, с принудительной циркуляцией

Тип

Радиатора

с поперечным потоком



Жидкостного насоса

центробежный



Термостата

шариковый

Объем системы охлаждения, л

5,2

7,0







Коробки перемены передач (КПП)






Версия автомобиля

SF69T, SF48T

SF69A, SF48A

SF69Y, SF48Y

SF697, SF487

SA69Y, SA48Y

SA69T, SF48T

Передача

Механическая КПП

Автоматическая КПП

1

3,416

3,545

3,545

2,875

см

1,950

1,952

1,952

1,568

3

1,280

1,276

1,276

1,000

4

0,971

0,892

0,971

0,697

5

0,757

0,707

0,763

-

Задний ход

3,272

3,333

3,333

2,300

Главная передача

4,105

4,176

3,722

3,944

3,750

4,052

Объем масла, л

1,8

5,9







Шасси, рулевое управление, углы установки колес







Передняя подвеска - независимая типа McPherson.
Задняя подвеска - независимая, на продольных рычагах,
Рулевое управление - с зубчато-реечным рулевым механизмом и гидроусилителем.
Объем рабочей жидкости в системе гидроусилителя, л - 1,1.

Углы установки колес

Угол продольного наклона оси поворота колес

2° 30' ±45'

Угол развала колес

Передние

-24'+ 45'

Задние

-1°30'±30'

Схождение колес

Передние

4'±10'

Задние

15'±20'

Рулевое управление

Передаточное число

16:1

Диаметр рулевого колеса, мм

С подушкой безопасности

380

Без подушки безопасности

370









Тормозная система



Рабочая тормозная система - гидравлическая, двухконтурная с вакуумным усилителем с антиблокировочной системой (ABC) или без нее.

Передние тормоза - дисковые, вентилируемые.

Задние тормоза - барабанного типа с ограничителем давления.

Запасная тормозная система - первый или второй контур рабочей тормозной системы.

Стояночная тормозная система (ручной тормоз) - с механическим приводом на задние колеса.

Объем тормозной жидкости в системе, л-0,5.

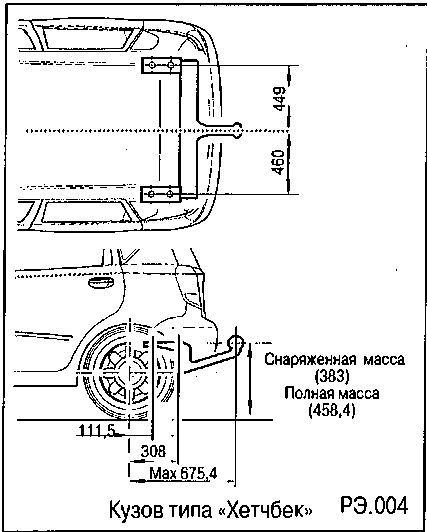

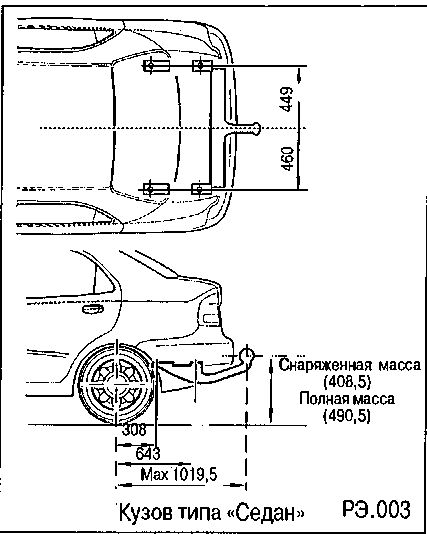

Сцепное устройство





1.3.6 Сцепное устройство Chevrolet Aveo 2003-2008







1.3.6 Сцепное устройство Chevrolet Aveo 2003-2008









Колеса и шины





Колеса и шины

Размер шин

Размер колесных дисков

Материал колесного диска

Давление в шинах, кПа

передние задние

155/80 R13,175/70 R13

5.0J х 13

сталь

210

185/60R14

5,5Jx 14

сталь или алюминий

Запасное колесо Т105/70 D14

4.0Тх 14

сталь







Буксировка прицепа на сцепном устройстве







Буксировка прицепа на сцепном устройстве.

Двигатель

Коробка передач

Полная масса прицепа с грузом, кг

с тормозами

без тормозов

B12S1

механическая

1100

500

автоматическая

1000

400

F14S3

механическая

1100

500

F14D3

механическая

1100

500

автоматическая

1000

400

F15S3

механическая

1100

500

автоматическая

1000

400

Внимание: вертикальная статическая нагрузка на сцепное устройство не должна превышать 50 кг.
