БМВ 5 (Е34). Модель 524td



БМВ 5 (Е34). Модель 524td

Модель 524td

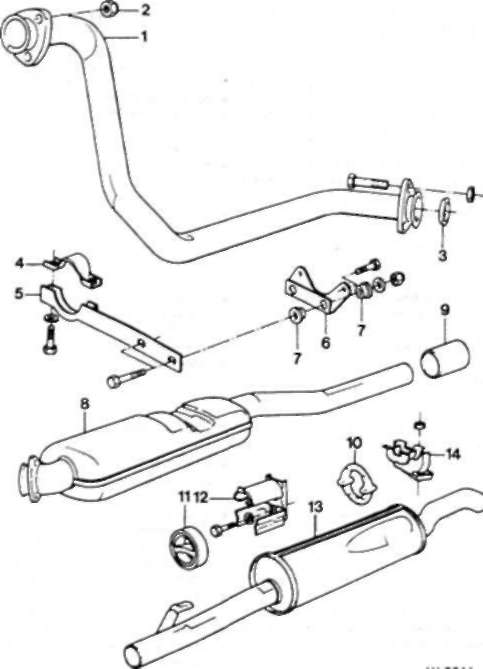

9.1 Модель 524td БМВ 5 (E34)

1 - приемная груба

2 - самостопорящаяся гайка

3 - уплотнительное кольцо

4 - скоба

5 - кронштейн

6 - кронштейн

7 - втулка

8 - дополнительный глушитель (или нейтрализатор)

9 - муфта 61 мм

10 - резиновое кольцо

11 - резиновое кольцо

12 - кронштейн

13 - основной глушитель

14 - кронштейн

Система выпуска отработавших газов состоит из приемной трубы, каталитического нейтрализатора, дополнительного и основного глушителей. В автомобилях, предназначенных для экспорта, вместо катализатора может устанавливаться передний глушитель. Для управления работой нейтрализатора в приемной трубе установлен лямбда-зонд.

Двойная приемная труба крепится к выпускному коллектору, который, в свою очередь, присоединен к головке цилиндров. Все детали имеют резьбовые соединения или сварены, и могут заменяться раздельно. Самостопорящиеся гайки и прокладки после снятия должны обязательно заменяться новыми. Резиновые кольца и опоры следует заменять при наличии трещин и других повреждений.

При полной замене выпускной системы рекомендуется также устанавливать новый крепеж.
