БМВ 5 (Е34). Система подогрева топливного фильтра



БМВ 5 (Е34). Система подогрева топливного фильтра

Система подогрева топливного фильтра

Для повышения текучести при низких температурах дизельное топливо подогревается электрическим нагревателем, встроенным в топливный фильтр При низкой температуре подогрев включается автоматически после запуска двигателя

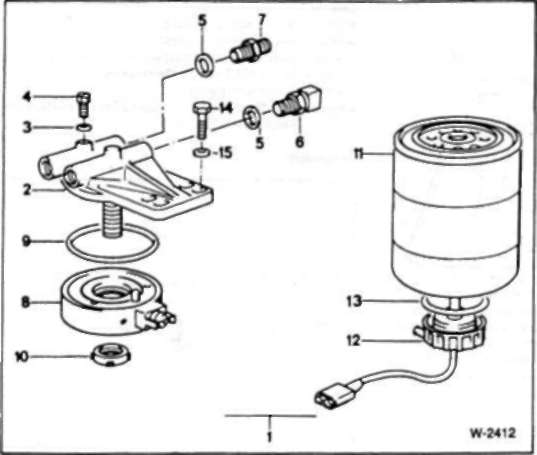

8.5 Система подогрева топливного фильтра БМВ 5 (E34)

1 - топливный фильтр

2 - верхняя крышка фильтра

3 - медное уплотнительное кольцо

4 - резьбовая пробка для выпуска воздуха

5 - медное уплотнительное кольцо

6 - термовыключатель, момент затяжки 18 = 1 Нм

7 - штуцер, резьба М16х 1,5

8 - подогреватель топливного фильтра

9 - уплотнительное кольцо 10 -гайка

11 - патрон фильтра 12- пробка

13 - уплотнительное кольцо

14 - шестигранный болт

15 - шайба
