Датчик уровня топлива/топливный насос. Двигатели М20 и МЗО

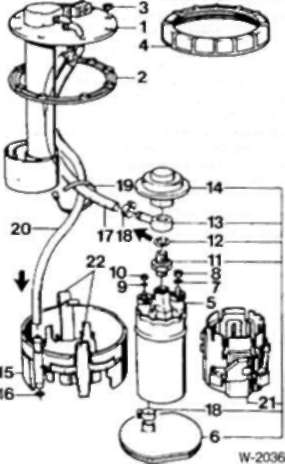

6.4 уровня топлива/топливный насос. Двигатели М20 и МЗО БМВ 5 (E34)

1 - датчик уровня топлива

2 - уплотнительное кольцо

3 - шестигранная гайка Мб

4 - накидная гайка

5 - топливный насос

6 - сетчатый фильтр

7 - зубчатая шайба А5.1

8 - шестигранная гайка М5

9 - зубчатая шайба А4.3

10 - шестигранная гайка М4

11 - редукционный клапан

12 - медное уплотнительное кольцо

13 - соединитель

14 - гидравлический демпфер

15 - держатель насоса

16 - уплотнительное кольцо

17 - подающий топливный шланг

18 - хомут

19 - стяжка

20 - шланг обратного хода топлива

21 - обойма насоса с вибропоглощающей резиновой

вставкой

22 - фиксаторы
