БМВ 5 (E39). Снятие и установка двигателя



BMW 5 (E39). Снятие и установка двигателя

Снятие и установка двигателя

В зависимости от года выпуска и оборудования автомобиля электрические провода, вакуумные шланги и шланги системы охлаждения могут иметь различную прокладку и присоединения в двигательном отсеке. Здесь нет возможности описать прокладку всех соединений. Поэтому перед разборкой рекомендуется пометить провода и шланги для обеспечения возможности их правильной сборки. Ниже описывается снятие 6-цилиндрового двигателя.
Перед снятием двигателя необходимо снять ручную коробку переключения передач (РКПП). Двигатель без РКПП вынимается наверх. Выпускной коллектор и генератор с двигателя не смаются, впускной трубопровод снимается. Для снятия двигателя требуется подъемный кран.
Кроме того, для разборки соединений снизу автомобиля требуются соответствующие подставки и гаражный подъемник. Перед установкой двигателя в отсек крылья должны быть защищены соответствующими щитками.

 СНЯТИЕ

1. Отсоедините кабель массы от аккумуляторной батареи. Батарея находится в багажнике позади правой боковой облицовки.

данные в электронных блоках памяти, например, памяти неисправностей двигателя.

2. Снимите капот, обратитесь к Разделу Снятие и установка капота.
3. Снимите РКПП, обратитесь к Разделу Снятие и установка РКПП и АТ.
4. Опустите автомобиль на колеса.
5. Снимите воздушный фильтр с измерителем массы воздуха, обратитесь к Разделу Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха.
6. Снимите вентилятор, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
7. Снимите клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
8. Слейте охлаждающую жидкость, обратитесь к Разделу Замена жидкости системы охлаждения. Проверка морозоустойчивости охладителя. Визуальная проверка системы охлаждения.
9. Снимите радиатор, обратитесь к Разделу Снятие и установка радиатора.

закреплены ленточными хомутами, срежьте их бокорезами и при установке закрепите винтовые хомуты.

10. Снимите свечи зажигания, обратитесь к соответствующему разделу Проверка и замена свечей зажигания.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

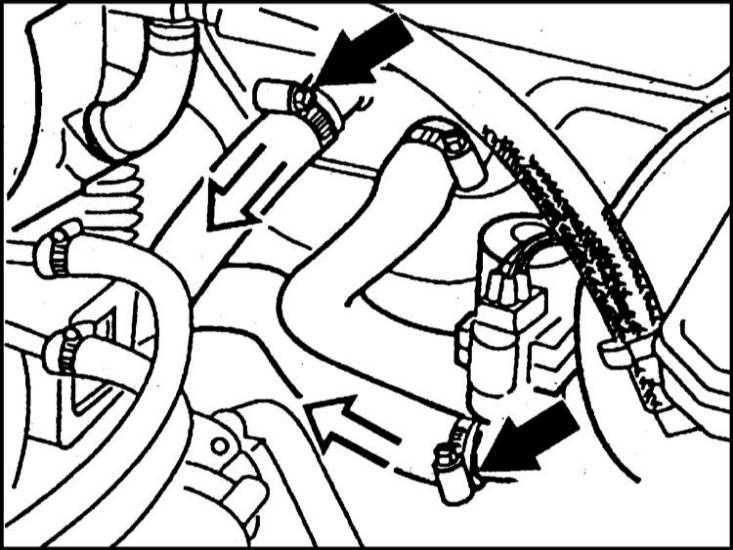

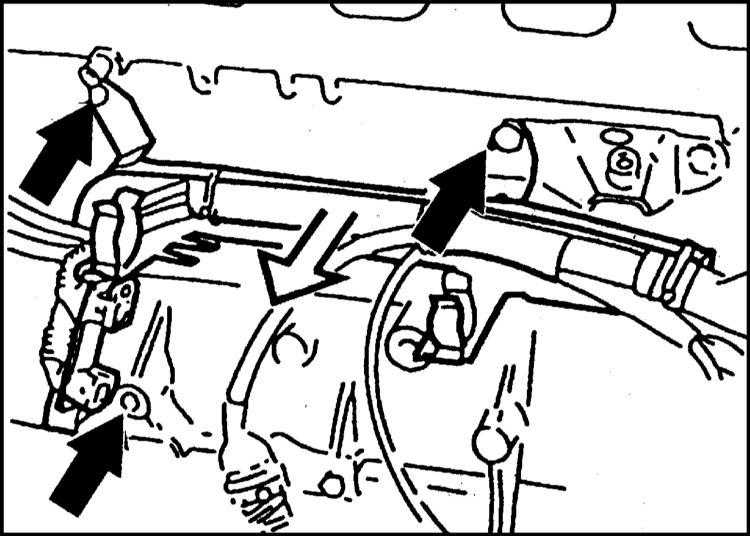

11. Снимите шланги охлаждающей жидкости с крана отопителя и обогревателя, раскрыв предварительно хомуты. Обратитесь к сопроводительной иллюстрации.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

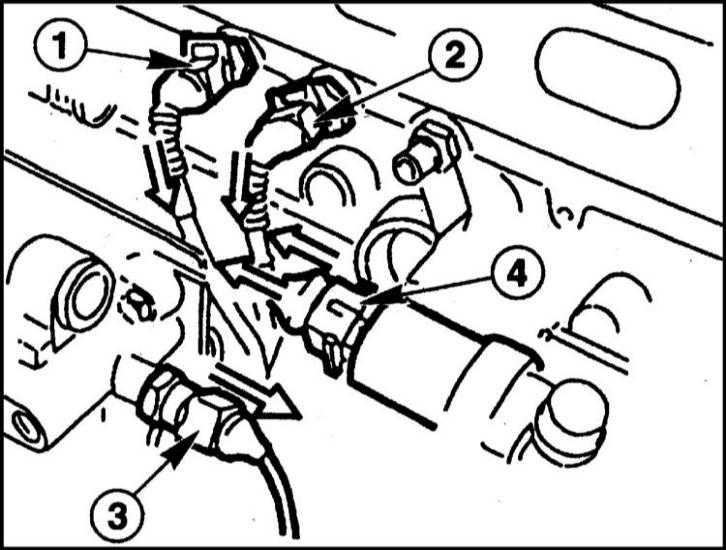

12. Расстыкуйте штекерное соединение, нажав на проволочные зажимы. Обратитесь к сопроводительной иллюстрации. 1 - датчик температуры, 2 - дистанционный термометр, 3 - датчик реле давления масла, 4 - клапан регулировки холостого хода.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

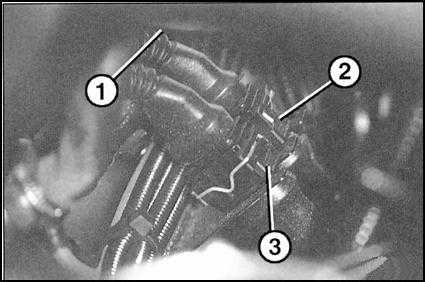

13. Расстыкуйте штекерное соединение под впускным трубопроводом. Расположение штекеров, глядя спереди, следующее (обратитесь к сопроводительной иллюстрации): штекер 1 - датчик детонации (закрыт), 2 - импульсный датчик коленчатого вала, 3 - датчик распознавания цилиндра.

14. Отсоедините кабель от генератора и стартера, обратитесь также к Разделам Снятие и установка генератора и Снятие и установка стартера.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

15. Отсоедините жгут кабеля у блока цилиндров, отвернув болты, и отведите его в сторону. (обратитесь к сопроводительной иллюстрации)

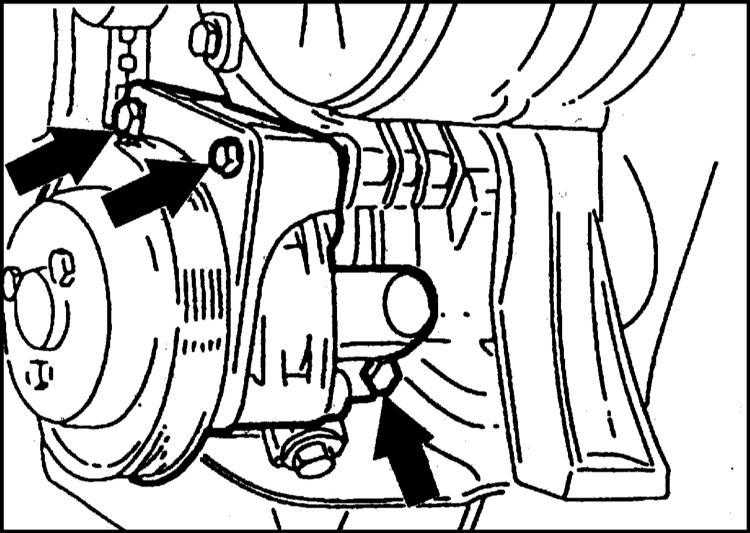

16. Отверните болты крепления и снимите насос гидроусилителя руля и отведите его в сторону, не отсоединяя шлангов. Обратитесь к сопроводительной иллюстрации.

то после установки необходимо удалить из системы воздух, обратитесь к Разделу Проверка уровня жидкости системы гидроусиления руля.
4.1.3 Снятие и установка двигателя БМВ 5 (E39)

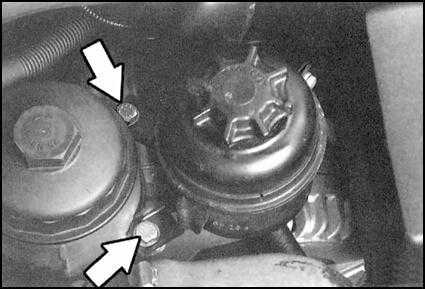

17. Отверните 2 болта крепления резервуара гидроусилителя и закрепите его в стороне проволокой. Обратитесь к сопроводительной иллюстрации.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

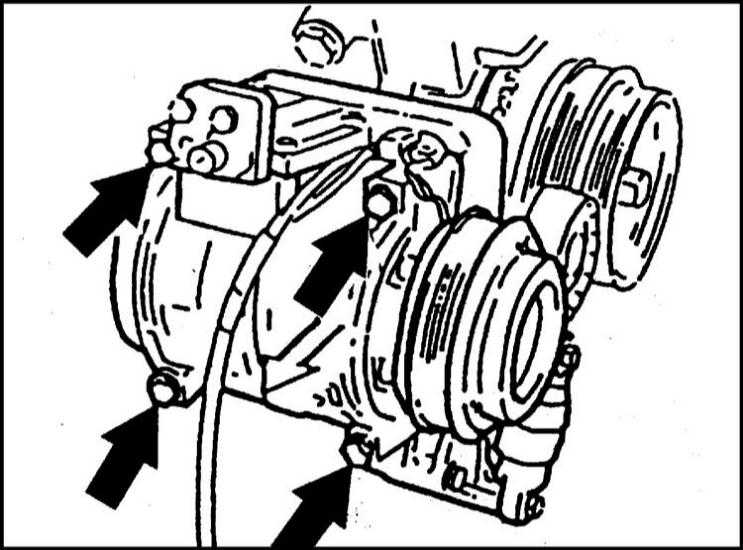

18. Автомобили с кондиционером: Отверните болты крепления компрессора охлаждения и отведите его в сторону с присоединенными шлангами.

контур охлаждения кондиционера, т. к. охлаждающая жидкость ядовита и при попадании ее на кожу может вызвать ожог. Обратитесь к сопроводительной иллюстрации.
4.1.3 Снятие и установка двигателя БМВ 5 (E39)

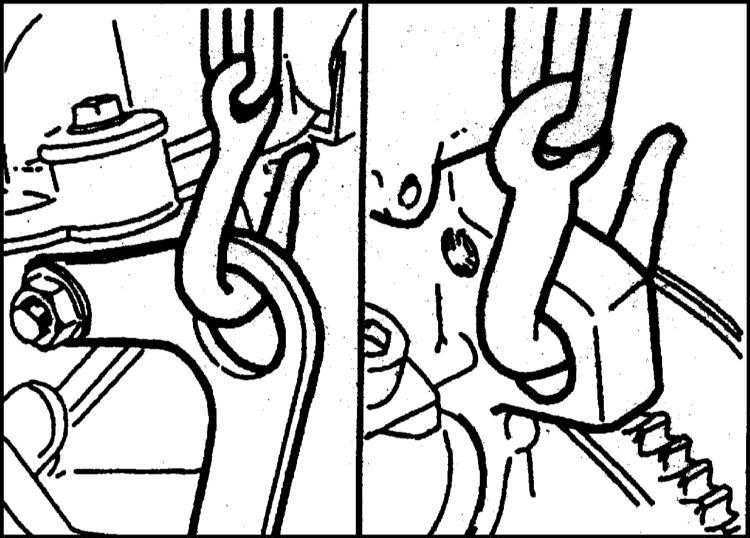

19. Застропьте двигатель. Для этого трос или цепь закрепите за грузоподъемные проушины двигателя. Слегка приподнимите двигатель цеховым краном. Обратитесь к сопроводительной иллюстрации.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

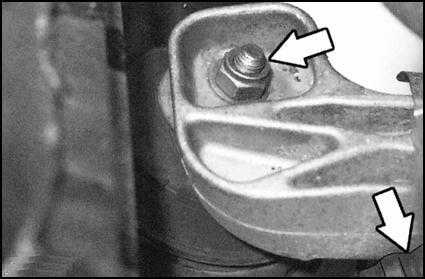

20. Отверните гайки крепления левой и правой опор двигателя, а также отсоедините от двигателя кабель массы (правая стрелка на сопроводительной иллюстрации) у правой опоры.

4.1.3 Снятие и установка двигателя БМВ 5 (E39)

21. Проверьте, отсоединены ли все шланги и провода, идущие от двигателя к кузову. После этого выньте двигатель цеховым краном.

его направлением, чтобы исключить повреждения при касании со смежными конструкциями.

22. Не следует снятый двигатель более 10 мин держать перевернутым, т. к. в этом случае вытекает масло из компенсаторов зазоров клапанов, что может привести к выходу их из строя. Если необходимо перевернуть двигатель, снимите компенсаторы.


 УСТАНОВКА

1. Проверьте опоры двигателя, шланги охлаждающей жидкости и масла на наличие пор и повреждений. Если необходимо, замените их.
2. Проверьте легкость хода радиальных шарикоподшипников в коленчатом валу и подшипника выключения сцепления, а также рычаг выключения сцепления.
3. Проверьте, достаточна ли толщина накладок ведомого диска сцепления, а также состояние накладок. При большом сроке эксплуатации сцепления целесообразно его заменить.
4. Осторожно введите двигатель в двигательный отсек. При опускании следите за направлением двигателя, чтобы исключить повреждения первичного вала КПП, сцепления и кузова.
5. Наверните гайки крепления опор двигателя, не затягивая их.
6. Поднимите и установите автомобиль на подставки.
7. Установите РКПП, обратитесь к Разделу Снятие и установка РКПП и АТ.
8. Опустите автомобиль на колеса.
9. Покачайте двигатель для его самоустановки. После этого затяните гайки крепления опор моментом 45 Нм. Закрепите кабель массы на правой балке.

Крепление опор и держателей двигателя осуществляется следующими моментами: Резьба М8 моментом 25 Нм, резьба М10 моментом 45 Нм.

10. Если снимался компрессор охлаждения, закрепите его.
11. Закрепите насос гидроусилителя руля, обратитесь к Разделу Крепление гидронасоса.
12. Наденьте и натяните клиновой ремень, обратитесь к Разделу Снятие, установка и натяжение клинового ремня.
13. Состыкуйте штекерные соединения датчика распознавания цилиндра и импульсного датчика DME маховика. Состыкуйте штекерные соединения датчика температуры, дистанционного термометра, датчика указателя давления масла и клапана регулировки холостого хода, обратитесь к подразделу “Снятие”.
14. Установите впускной трубопровод, обратитесь к Разделу Снятие и установка впускного трубопровода.
15. Присоедините к головке цилиндров все электрические провода, вакуумные шланги и шланги охлаждающей жидкости и топливные шланги в соответствии с маркировками. Закрепите шланги и электрические провода хомутами.
16. Установите на головку цилиндров штекерную планку и закрепите ее.
17. Установите свечи зажигания.
18. Установите крышку подвода воздуха и закрепите ее винтами, обратитесь к Разделу Снятие и установка привода стеклоочистителя/крышки.
19. Закрепите на генераторе электрические провода, обратитесь к Разделу Снятие и установка генератора.
20. Закрепите крышку генератора.
21. Проверьте фильтрующий элемент воздушного фильтра. При необходимости выколотите его или замените, обратитесь к Разделу Снятие и установка корпуса воздушного фильтра и измерителя массы воздуха.
22. Наденьте шланги охлаждающей жидкости на кран отопителя и закрепите их хомутами.
23. Установите радиатор, обратитесь к Разделу Снятие и установка радиатора.
24. Установите вентилятор, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
25. Установите капот, обратитесь к Разделу Снятие и установка капота.
26. Проверьте содержание антифриза в охлаждающей жидкости и залейте ее в систему.
27. Проверьте уровень масла в двигателе и РКПП. При необходимости долейте масло.
28. Присоедините кабель массы к аккумуляторной батарее. Установите часы. Запрограммируйте радиостанции радиоприемника.
29. Запустите двигатель и прогрейте его до рабочей температуры. Проверьте уровень охлаждающей жидкости. Проверьте герметичность всех соединений.
30. Закрепите нижний щиток двигательного отсека.
