БМВ 3 (Е30). Главный цилиндр сцепления







9.4. Главный цилиндр сцепления

ОБЩИЕ СВЕДЕНИЯ

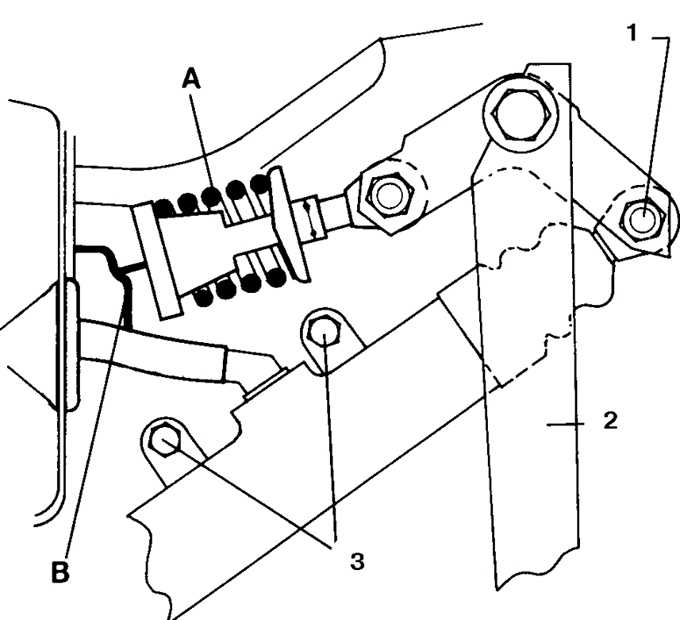

Механизм привода главного цилиндра сцепления

1. Ось

2. Педаль

3. Болты крепления

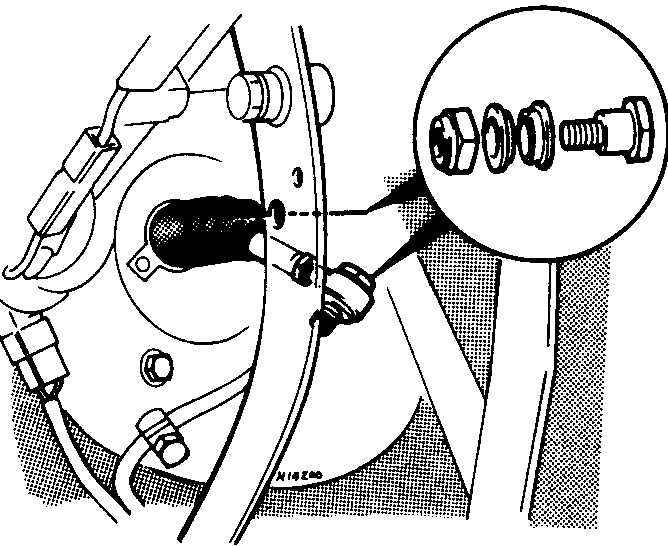

Болт оси штока главного цилиндра сцепления



Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
9.4 Главный цилиндр сцепления БМВ 3 (E30) 1. Слейте жидкость, отсосав грушей из бачка (на автомобилях с правым рулем отсоедините шланг от бачка и слейте жидкость).

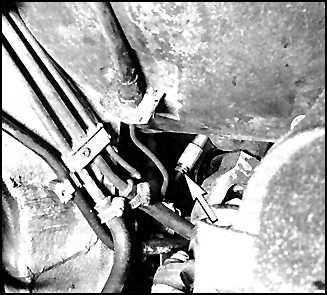

2. Отсоедините от цилиндра трубку гидропривода.

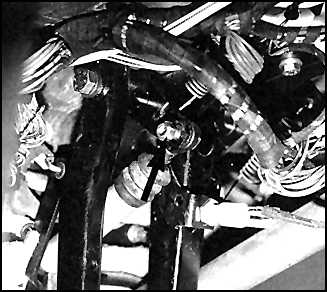

9.4 Главный цилиндр сцепления БМВ 3 (E30) 3. Работая в салоне, снимите нижнюю панель в области ног водителя и отсоедините толкатель главного цилиндра от педали сцепления (на рисунке – крепления толкателя главного цилиндра к педали сцепления).
4. Отверните 2 болта крепления цилиндра к кронштейну педали и снимите цилиндр.
5. Установка выполняется в обратном порядке. По окончании проверьте удалите воздух, отрегулируйте педаль и выключатель стартера.
