БМВ 3 (Е30). Коробки передач





8. Коробки передач

8.1. Механическая КПП

8.1.1. Введение

ОБЩИЕ СВЕДЕНИЯ

На автомобилях устанавливаются 5-ступенчатые механические коробки ZF или Getrag.

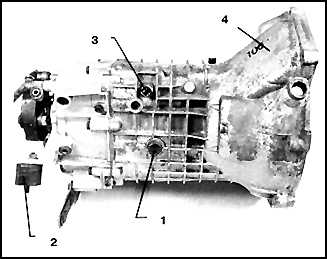

Механическая коробка передач Getrag 240


1. Пробка заправочного отверстия

2. Резиновый буфер

3. Выключатель сигнала заднего хода

4. Картер сцепления

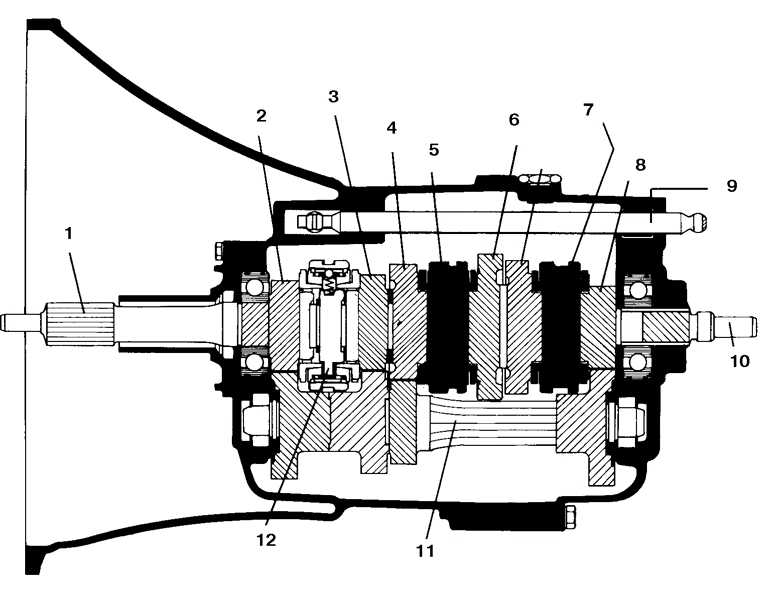

Устройство механической коробки передач



1. Первичный вал
2. Ведомая шестерня 4-й передачи
3. Ведомая шестерня 3-й передачи
4. Ведомая шестерня 2-й передачи
5, 7, 12. Синхронизатор

6. Ведомая шестерня 1-й передачи
8. Ведомая шестерня 5-й передачи
9. Ползун
10. Вторичный вал
11. Промежуточный вал

Клеймо изготовителя нанесено на картере КПП перед креплением рабочего цилиндра сцепления. На картере сцепления нанесены цифровые и буквенные коды агрегата.

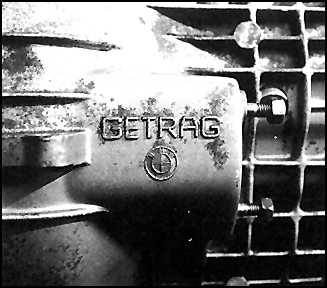

Клеймо изготовителя на картере КПП




Типовая маркировка опознавательного кода на картере












Технические данные





8.1.2. Технические данные

ОБЩИЕ СВЕДЕНИЯ

Передаточные числа



Getrag
ZF
1-й передачи
3,72
3,72
2-й передачи
2,02
2,04
3-й передачи
1,32
1,34
4-й передачи
1,00
1,00
5-й передачи
0,81
0,80
Задний ход
3,45
3,54

Моменты затяжки (Н.м.)

Гайка вторичного вала:
  – КПП типа ZF (гайка заворачивается на фиксирующем составе) 100
  – КПП типа Getrag:
     • 1-й этап 170
     • 2-й этап Отпустить полностью
     • 3-й этап 120
Болты крепления картера КПП к двигателю (с 6-гранной головкой):
  –  М8 22 – 27
  – М10 47 – 51

  – М12

66 – 82
Болты крепления картера КПП к двигателю (с внутренней 6-гранной головкой):

  – М8

20 – 24
  – М10 38 – 47
  – М12 64 – 80
Гайка задней опоры КПП 22 – 24

Крепление резиновых подушек (к КПП или поперечине)

43 – 48

Пробки

40 – 60
