БМВ 3 (Е30). Выхлопная система автомобилей 325i и 325i Convertible





7.1.4. Выхлопная система автомобилей 325i и 325i Convertible

ОБЩИЕ СВЕДЕНИЯ

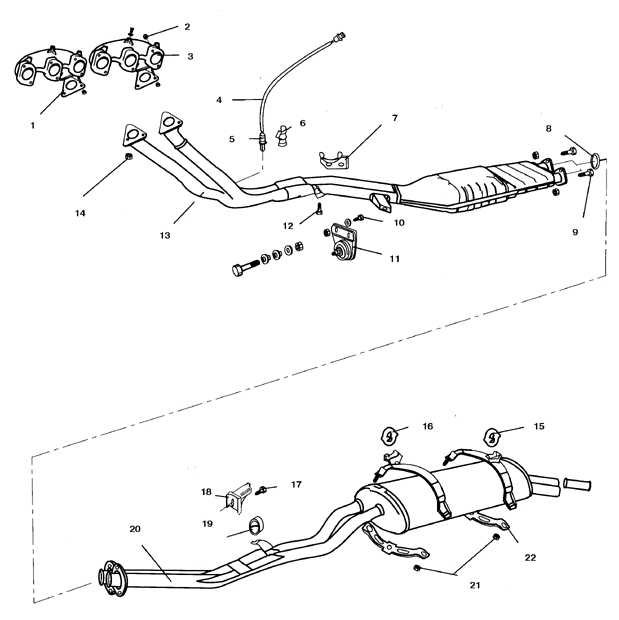

Выхлопная система автомобилей 325i и 325i Convertible


1. Прокладка коллектора
2. Затянуть с моментом 22–24 Н.м.
3. Выпускной коллектор
4. Датчик кислорода
5. Затянуть с моментом 55±5 Н.м.
6. Крышка
7. Передний кронштейн (на автомобилях с механической КПП)
8. Прокладка
9, 10, 12. Затянуть с моментом 22–24 Н.м.
11. Передний кронштейн (на автомобилях с автоматической трансмиссией)
13. Передняя выхлопная труба с каталитическим нейтрализатором
14. Затянуть в 2 этапа, на 1 этапе – с моментом 30–35 Н.м., на 2 этапе – с моментом 50–55 Н.м.
15, 16, 19. Держатель
17. Затянуть с моментом 22–24 Н.м.
18. Кронштейн задней подвески
20. Задняя труба с глушителем
21. Затянуть с моментом 14 Н.м.
22. Хомут глушителя
