БМВ 3 (Е30). Трос привода дроссельной заслонки





6.16. Трос привода дроссельной заслонки

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите воздухоочиститель с дроссельного патрубка (на инжекторных двигателях) или воздушный фильтр (карбюраторные двигатели).
2. Убедитесь, что при нажатии на педаль заслонка открывается полностью и закрывается при отпускании педали.
3. Заслонка не должна задевать за корпус, в противном случае замените дроссельный патрубок в сборе.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прогрейте двигатель и остановите. Дважды нажмите на педаль акселератора до отказа и проверьте свободный ход троса на карбюраторе (дроссельном патрубке).

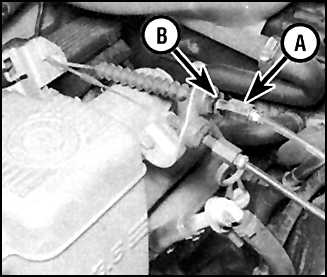

6.16 Трос привода дроссельной заслонки БМВ 3 (E30) 2. Если свободный ход троса не соответствует норме, то отрегулируйте, вращая гайку (А), удерживая гайку (В).

Замена

Процедура для инжекторных двигателей, процедура для карбюраторных двигателей ничем не отличается.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
6.16 Трос привода дроссельной заслонки БМВ 3 (E30) 2. Отпустите регулировочные гайки троса и достаньте трос из кронштейна оболочки на всасывающем коллекторе.
6.16 Трос привода дроссельной заслонки БМВ 3 (E30) 3. Сожмите пластмассовый фиксатор и протолкните его в паз кронштейна.
6.16 Трос привода дроссельной заслонки БМВ 3 (E30) 4. Поверните дросельную заслонку и снимите трос через вырез в кронштейне.
6.16 Трос привода дроссельной заслонки БМВ 3 (E30) 5. Удалите трос из кронштейна, снимите пластмассовый фиксатор.
6. Отсоедините трос от педали акселератора.
7. Протяните трос через перегородку со стороны моторного отсека.
8. Установка выполняется в обратном порядке. Отрегулируйте трос.
