БМВ 3 (Е30). Радиатор двигателя









4.5. Радиатор

ОБЩИЕ СВЕДЕНИЯ

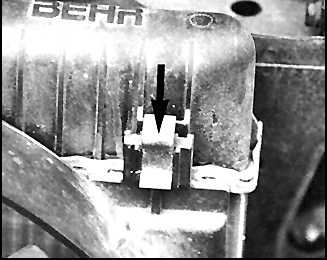

Защелка крепления кожуха вентилятора на 6-цилиндровых двигателях 1984–87 гг.


Защелка снимается в направлении стрелки. На моделях 1988-90 гг. защелки имеют такую же конструкцию.

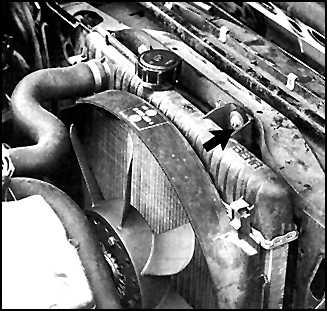

Защелка крепления кожуха вентилятора на 4-цилиндровых двигателях


Защелка снимается в направлении стрелки. На моделях 1988-90 гг. защелки имеют такую же конструкцию.

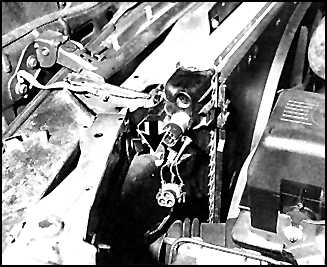

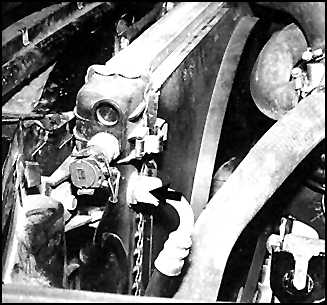

Штуцер шланга охладителя трансмиссионной жидкости на 6-цилиндровых двигателях


На 4-цилиндровых двигателях этот патрубок смонтирован в нижней части радиатора.

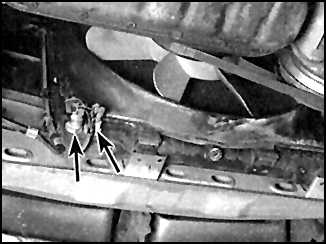

Гайка крепления радиатора на 4-цилиндровых двигателях

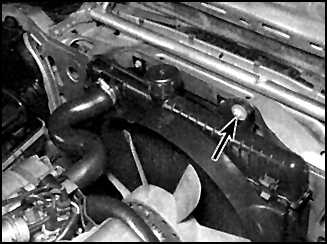

Болт крепления радиатора на 6-цилиндровых двигателях




Снятие радиатора


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. После полного остывания двигателя слейте жидкость.
4.5 Радиатор БМВ 3 (E30) 4.5 Радиатор БМВ 3 (E30)
3. Отсоедините от радиатора шланги охлаждения, при необходимости проверните шланг, обжав его подходящим приспособлением.

4.5 Радиатор БМВ 3 (E30)

4. Отверните винты крепления кожуха вентилятора к радиатору (или достаньте защелки) и подайте кожух к радиатору. На части автомобилей снимите кожух.
5. На автомобилях с автоматической КПП отсоедините шланги охладителя трансмиссионной жидкости.

4.5 Радиатор БМВ 3 (E30)

6. Снимите с радиатора термовыключатели вентилятора (расположение термовыключателей 1-й и 2-й скоростей вращения вспомогательного вентилятора зависит от модели автомобиля).

4.5 Радиатор БМВ 3 (E30)

7. Отверните болты (гайки) крепления радиатора, и, осторожно приподняв, достаньте радиатор.
4.5 Радиатор БМВ 3 (E30) 8. Очистите радиатор и проверьте состояние подушек.
9. Сборка выполняется в обратном порядке. На автомобилях с автоматической КПП проверьте уровень жидкости и восстановите.
