БМВ 3 (Е30). Проверка высоковольтных проводов, бегунка и крышки распределителя









2.17. Проверка высоковольтных проводов, бегунка и крышки распределителя

ОБЩИЕ СВЕДЕНИЯ

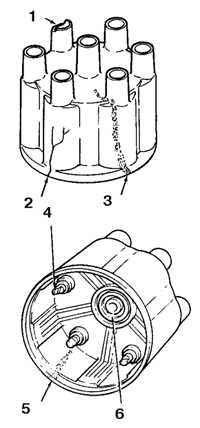

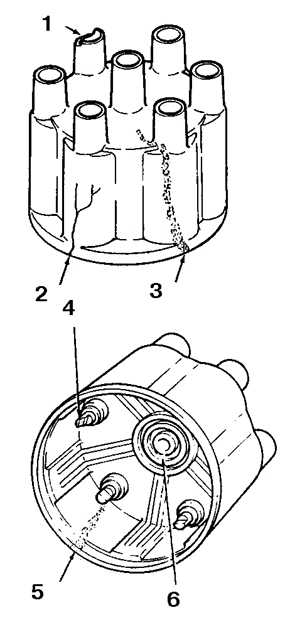

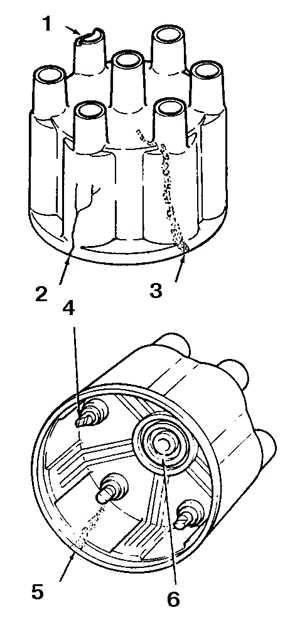

Характерные дефекты крышки распределителя

1. Поломка на башенках проводов

2. Трещины

3, 5. Пробой

4. Эрозия электродов

6. Износ уголька

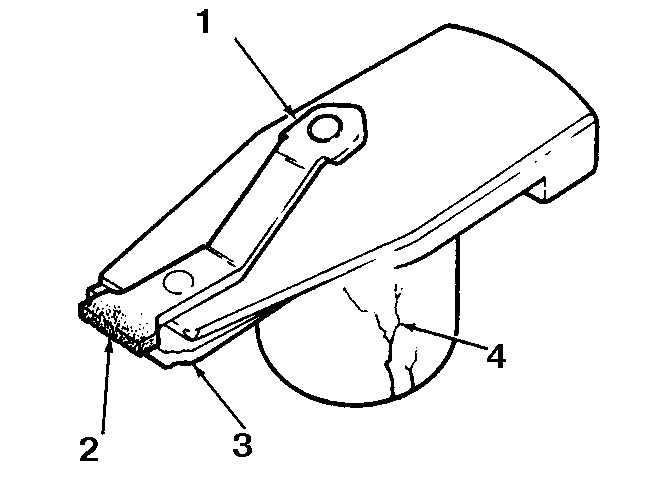

Характерные дефекты бегунка


1. Потеря упругости пружины

2. Коррозия контакта

3. Задевание за крышку

4. Трещины

Высоковольтные провода свечей зажигания следует проверять (и при необходимости менять) одновременно с заменой свечей.

Простейший способ проверки заключается в осмотре проводов на работающем двигателе в затемненном гараже. При обнаружении свечения (пробоя) провода замените. Проверьте состояние крышки и бегунка распределителя.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Для проверки и очистки проводов отсоединяйте каждый провод в отдельности.
3. Отсоедините провод от свечи, держась за наконечник.
4. Проверьте наличие коррозии на разъеме наконечника провода и на электроде свечи. Проверьте прочность разъемного соединения, одев на свечу наконечник провода и покачав его. При неплотном соединении подожмите контактные лепестки.
5. Протрите провода. Провод сильно не изгибайте, так как может поломаться токопроводящая жила. При обнаружении трещин, следов пробоя и подгорания провода замените.
6. Отсоедините провод на крышке распределителя и проверьте состояние контактов проводов и уплотнителей.
2.17 Проверка высоковольтных проводов, бегунка и крышки распределителя БМВ 3 (E30) 7. Отверните винты крепления (или отожмите скобы) и снимите крышку распределителя зажигания.
2.17 Проверка высоковольтных проводов, бегунка и крышки распределителя БМВ 3 (E30) 8. Протрите крышку начисто и проверьте наличие внутри и снаружи крышки трещин, следов поверхностного пробоя (тонких обуглившихся дорожек), износа, подгорания и ослабления контактов. При обнаружении таких дефектов крышку и бегунок замените.
