Москвич (АЗЛК 2141). Схема внутренних соединений блока предохранителей и реле



Москвич (АЗЛК 2141). Схема внутренних соединений блока предохранителей и реле

Схема внутренних соединений блока предохранителей и реле

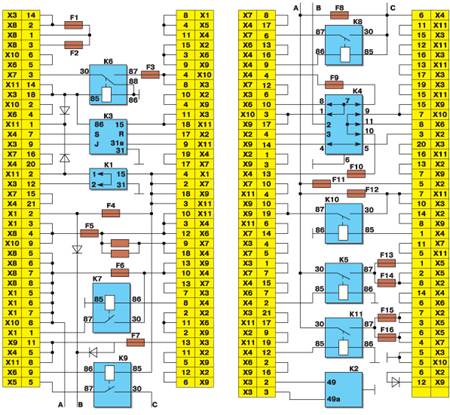

11.3 Схема внутренних соединений блока предохранителей и реле АЗЛК 2141
К1 – контактная перемычка;
К2 – реле-прерыватель указателей
поворота и аварийной сигнализации;
КЗ – реле стеклоочистителя;
К4 – контактные перемычки на месте установки реле контроля исправности ламп;
К5 – реле включения дальнего света фар;
К6 – резерв;
К7 – реле включения противотуманных фар;
К8 – реле включения звукового сигнала;
К9 – реле включения электродвигателя вентилятора системы охлаждения двигателя;
К10 – реле включения обогрева стекла окна двери задка;
К11 – реле включения ближнего света фар;
Х1 – Х11 – соединительные колодки (рядом указаны номера штекеров);
F1 – F16 – плавкие предохранители
