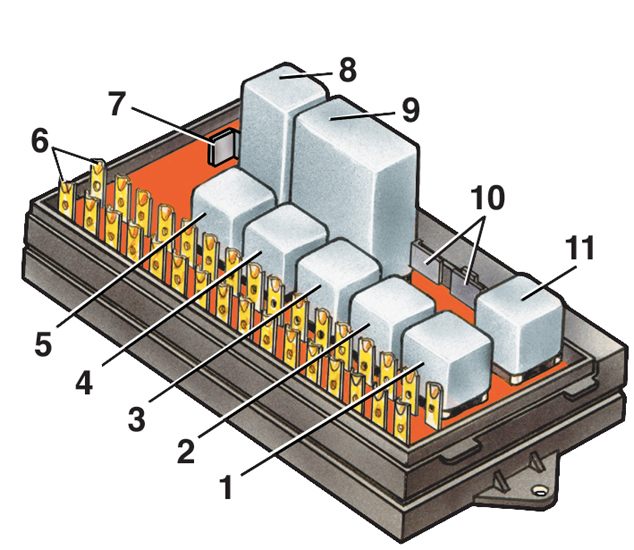

7 – контактная перемычка;
8 – реле-прерыватель указателей поворота и аварийной сигнализации;
9 – реле стеклоочистителя;
10 – контактные перемычки на месте реле контроля исправности ламп;
11 – реле включения дальнего света фар
Все предохранители и вспомогательные реле находятся в отдельном блоке, установленном
в коробке воздухопритока с левой стороны автомобиля. Через блок предохранителей
и реле (БПР) соединяются провода отсека двигателя с проводами панели приборов
и салона автомобиля.
Условные номера штекеров в соединительных колодках БПР и цвета присоединяемых
к ним проводов указаны на схемах электрооборудования, а схему внутренних соединений
– см. рис. Схема внутренних соединений блока предохранителей
и реле .
Ремонт БПР заключается, в основном, в замене печатных плат.
Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных
платах, но только если для этого не требуется рассоединения печатных плат. Предупреждение
схемы электрооборудования автомобиля не допускается замыкать на «массу» провода,
т.к. это может привести к перегоранию токоведущих дорожек БПР.
Перегоревшие вставки заменять только новыми, соответствующими максимально допустимому
значению тока.
Разборка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять крышку и вынуть из гнезд БПР реле,
перемычки и предохранители.
2. Отвернуть винты крепления и
снять верхнюю половину корпуса.
3. Вынуть из нижней половины корпуса блок
печатных плат.
