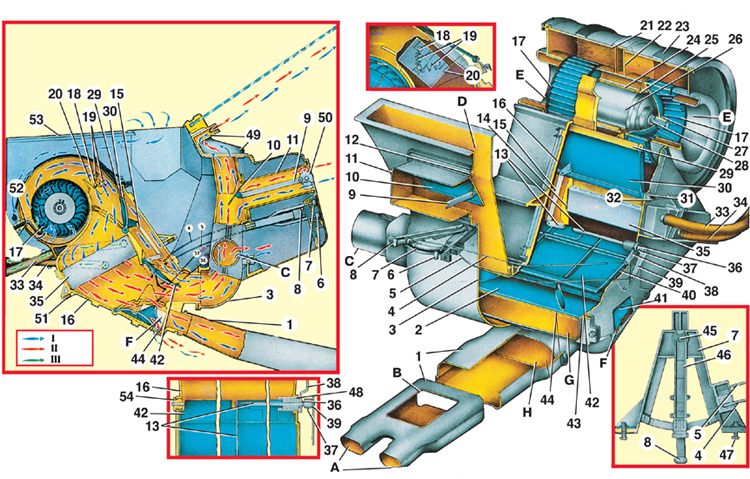

36 – стопорная шайба;
37 – стопорный винт;
38 – рычаг привода верхней заслонки;
39 – рычаг привода заслонки радиатора;
40 – пружина верхней заслонки;
41 – соединительная тяга заслонок;
42 – верхняя заслонка;
43 – прокладка фланца отопителя;
44 – подушка нижней заслонки;
45 – ось рычагов панели управления;
46 – рычаг панели управления;
47 – винт крепления панели управления;
48 – шлицевая втулка верхней заслонки;
49 – воздуховод ветрового стекла;
50 – диск управления центральным воздуховодом;
51 – уплотнитель отопителя;
52 – провод электродвигателя;
53 – капот;
54 – втулка оси заслонок отопителя;
А – канал подачи воздуха к ногам задних пассажиров;
В – отверстие для рычага управления КПП;
С – канал подачи воздуха к боковым воздуходувам;
D – канал подачи воздуха к воздуховоду ветрового стекла;
Е – окна забора воздуха в отопитель;
F – окно выхода воздуха к ногам водителя и переднего пассажира;
G – окно выхода воздуха к воздухораспределителю;
Н – окно подачи воздуха в воздухораспределитель;
I – холодный воздух;
II – горячий воздух;
III – охлаждающая жидкость из системы охлаждения двигателя
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод «масса» от аккумуляторной
батареи.
2. Отсоединить провод, идущий от пучка проводов
к электродвигателю вентилятора.
3. Снять две ленты 23 крепления крышки 21
корпуса отопителя, открыть крышку и вынуть электродвигатель вместе
с опорой 22 и двумя центробежными вентиляторами.
4. Отсоединить при помощи плоскогубцев хомуты
27 крепления колес 17 вентилятора и снять колеса.
5. Для снятия электродвигателя повернуть запорное
кольцо 25 по часовой стрелке и вынуть электродвигатель из опоры.
6. Установку вентилятора необходимо производить
в обратном порядке, имея в виду при этом, что зазор между опорой электродвигателя
и колесами вентилятора должен быть 2,5 мм.
