Москвич (АЗЛК 2141). Замена выключателя замков передней двери

Выключатель замков передних дверей

10.2.9 Замена выключателя замков передней двери АЗЛК 2141

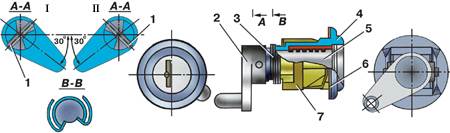

1 – штифт;
2 – поводок;
3 – возвратная пружина;
4 – корпус выключателя;
5 – цилиндр выключателя;

6 – прокладка;
7 – держатель;
I – левая дверь;
II – правая дверь

Каждый из двух выключателей 5 (см. рис. Установка замков и ручек передней двери) замков передней двери крепится к наружной панели двери пружинным держателем 6 из тонкой стальной ленты, доступ к которому возможен только со стороны внутренней панели двери.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять с двери обивку.

2. Через монтажный люк во внутренней панели двери добраться отверткой к выключателю 5 и поочередно поджать каждый из четырех лепестков держателя 6 выключателя так, чтобы они вошли в фигурное отверстие панели.

3. Вынуть выключатель из отверстия в наружной панели двери.

4. В случае необходимости замены возвратной пружины корпуса выключателя дополнительно проводятся следующие операции.

5. Выбить штифт 1 (см. рис. Выключатель замков передних дверей), крепящий поводок 2 к цилиндру 5 выключателя, и снять поводок.

6. Снять остатки возвратной пружины 3 с корпуса 4 выключателя.

7. Установить на корпус выключателя новую возвратную пружину, обеспечив при этом заход двух усиков пружины в соответствующие пазы корпуса и цилиндра и проследив за отсутствием перехлестывания витков пружины.

8. Насадить на передний конец цилиндра поводок, обратив внимание на правильное положение поводка 2, разное для выключателя замков левой и правой дверей (см. рис. Выключатель замков передних дверей, I и II), и запрессовать штифт 1. Правильно запрессованный штифт должен быть виден с обоих концов отверстия в поводке, но при этом не должен выступать над поверхностью поводка.

9. Вставив ключ в цилиндр, повернуть его несколько раз в обе стороны, при этом обратить внимание на правильность работы пружины, которая должна вернуть цилиндр, повернутый ключом на любой из возможных углов, в исходное положение.
