Москвич (АЗЛК 2141). Проверка и регулировка параметров установки передних колес

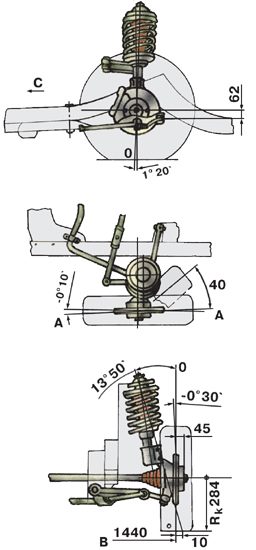

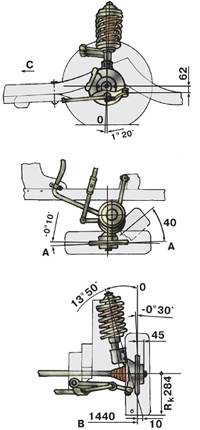

О-О – вертикальная ось; А-А – ось, параллельная продольной оси автомобиля; В – колея автомобиля; С – перед автомобиля

Для получения наиболее точных параметров установки колес их регулировка должна производиться на автомобиле, имеющем полную маcсу, на специальных стендах. Допускается регулировка передней подвески при массе снаряженного автомобиля.

Проверка и при необходимости, регулировка углов установки передних колес производятся при пробеге автомобиля 1,5–2 тыс. км, а в дальнейшем через каждые 30 тыс. км пробега.

Необходимость регулировки углов установки передних колес возникает в следующих случаях:

  – ухудшение стабилизации передних колес (отсутствует самопроизвольное возвращение рулевого колеса в исходное положение при выходе автомобиля из поворота);
  – увод автомобиля при прямолинейном движении (тенденция постоянного отклонения в одну сторону независимо от бокового наклона профиля дорожного полотна);
  – ускоренное одностороннее, ступенчатое и пятнистое изнашивание протектора шин передних колес;
  – задевание шин при предельных углах поворота за выступающие детали подвески, близко расположенные поверхности кузова и лонжероны рамы.

Ухудшение стабилизации передних колес обычно является следствием нарушения углов продольного наклона оси поворота телескопической стойки и развала колес.

Увод автомобиля может быть следствием большой разности (более 0°30') углов продольного наклона оси поворота телескопической стойки и углов развала левого и правого управляемых колес.

Ускоренное одностороннее изнашивание протектора шины происходит при нарушении угла развала колес, неравномерное изнашивание шин с образованием ступенчатых гребней поперек протектора указывает на нарушение схождения колес.

Задевание шин за выступающие детали передней подвески может иметь место при нарушении равенства предельных углов поворота колес в левую и правую стороны.

Регулировать углы установки колес нужно на автомобиле полной, массы в такой последовательности:

1. Регулировка угла продольного наклона оси поворота телескопической стойки.

2. Регулировка угла развала колес.

3. Регулировка равенства предельных углов поворота колес.

4. Регулировка схождения колес.

Перед регулировкой подвески следует проверить и при необходимости отрегулировать:

1. Давление воздуха в шинах.

2. Свободный ход поворота рулевого колеса.

3. Симметричное расположение спиц рулевого колеса.

4. Симметричное поворачивание рулевого колеса или перемещение рейки рулевого механизма в обе стороны.

5. Биение дисков передних колес:

– радиальное – не более 0,7 мм;
– осевое – не более 1 мм.

Кроме того следует учесть, что детали передней подвески и рулевого привода, влияющие на углы установки колес, должны быть отремонтированы или заменены новыми.

После установки автомобиля на опорные площадки стенда, непосредственно перед измерением углов установки, необходимо «прожать» подвеску в направлении сверху вниз усилием 500–600 Н (50–60 кгс).

Проверка и, если потребуется, регулировка углов установки колес производится в следующем порядке: сначала проверяют углы продольного наклона оси поворота и их разность, затем углы развала и их разность и в последнюю очередь схождения колес.

Углы максимального поворота внутреннего колеса на 40° обеспечиваются упорами в рулевом механизме и поэтому на автомобиле не регулируются.
