Ауди А6. Центральная консоль







Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
12.27 Центральная консоль Ауди A6
1. Снимите крепежный зажим и снимите ручку с рычага ручного тормоза.
12.27 Центральная консоль Ауди A6

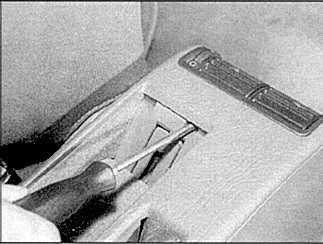

2. Снимите панель отделки.
12.27 Центральная консоль Ауди A6

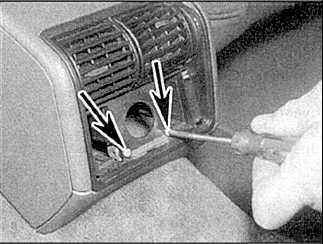

3. Открутите передний и задний крепежный винт.
12.27 Центральная консоль Ауди A6 4. Снимите вентиляционную решетку.
12.27 Центральная консоль Ауди A6

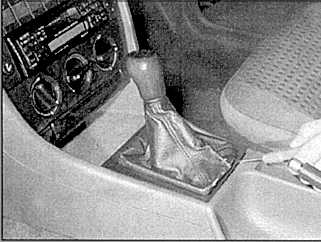

5. Снимите панель отделки.

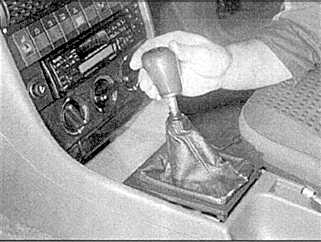

12.27 Центральная консоль Ауди A6 6. Снимите ручку и чехол рычага переключения передач.
12.27 Центральная консоль Ауди A6

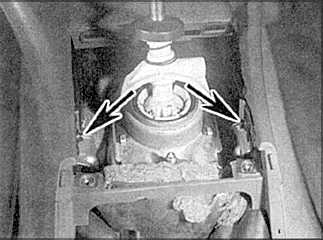

7. Открутите крепежные винты.

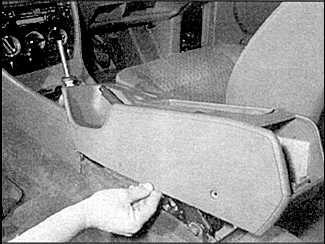

12.27 Центральная консоль Ауди A6 8. Снимите заднюю секцию центральной консоли.

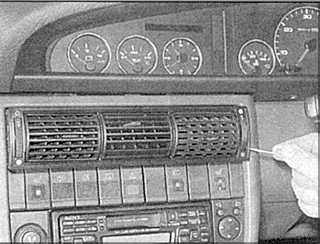

12.27 Центральная консоль Ауди A6 9. Снимите вентиляционную решетку.
12.27 Центральная консоль Ауди A6

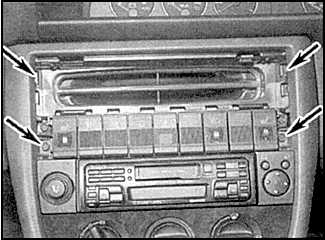

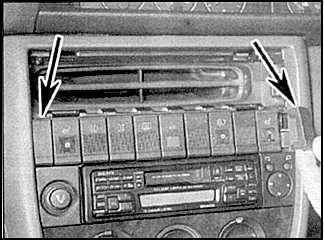

10. Снимите заглушки (указаны стрелками на рисунке слева) и открутите крепежные винты (указаны стрелками на рисунке справа).
12.27 Центральная консоль Ауди A6

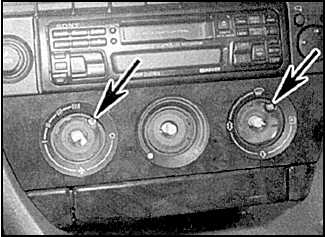

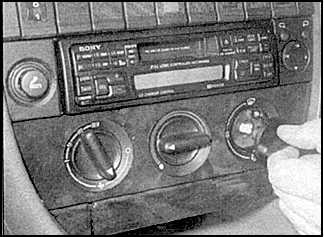

11. Снимите ручки, открутите крепежные винты и снимите панель регулировки температуры.
12.27 Центральная консоль Ауди A6

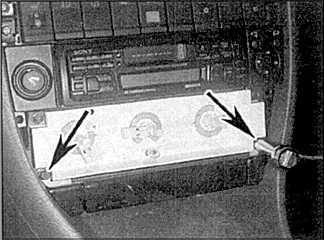

12. Открутите крепежные винты (указаны стрелками) и снимите пепельницу.
12.27 Центральная консоль Ауди A6

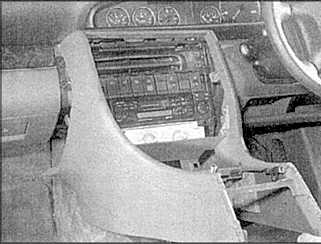

13. Открутите крепежные винты (указаны стрелками) и снимите переднюю секцию центральной консоли.

Установка

Установка проводится в обратном порядке снятия.
