Ауди А6. Внутренняя панель отделки двери





Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
12.9 Внутренняя панель отделки двери Ауди A6

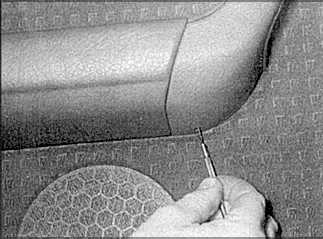

1. Освободите крепежный зажим и снимите панель отделки.

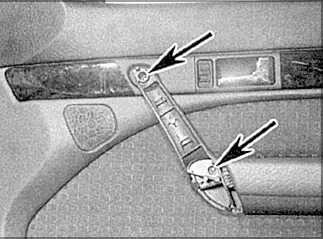

12.9 Внутренняя панель отделки двери Ауди A6 2. Открутите крепежные болты (стрелки) и снимите ручку.
3. Снимите ручку стеклоподъемника, если необходимо.

ПЕРЕДНИЕ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

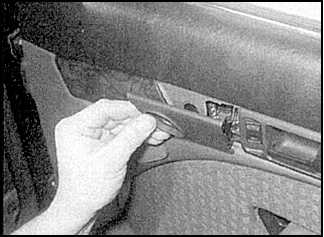

12.9 Внутренняя панель отделки двери Ауди A6 1. Снимите выключатель стеклоподъемника и ручку регулировки зеркала заднего вида или панель регулировки. На моделях с электрической регулировкой зеркал заднего вида снимите панель отделки перед ручкой.

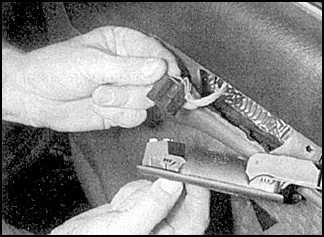

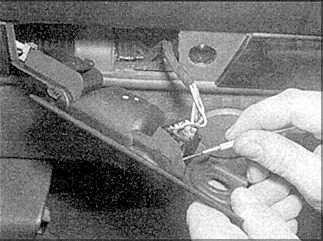

12.9 Внутренняя панель отделки двери Ауди A6 2. Снимите ручку с двери и отсоедините разъем подключения.

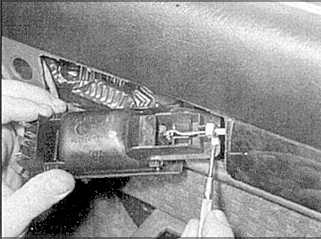

12.9 Внутренняя панель отделки двери Ауди A6 3. Освободите крепежный зажим и снимите ручку.
12.9 Внутренняя панель отделки двери Ауди A6

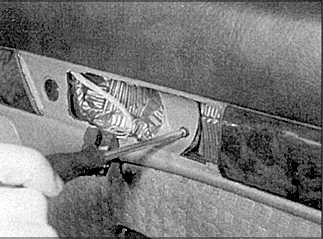

4. Открутите крепежные винты по краям панели отделки и в отверстии ручки двери.
12.9 Внутренняя панель отделки двери Ауди A6
5. Поднимите панель отделки вверх, чтобы освободить крепления и снимите панель, отсоедините разъем подключения динамика.

ЗАДНИЕ ДВЕРИ

ПОРЯДОК ВЫПОЛНЕНИЯ

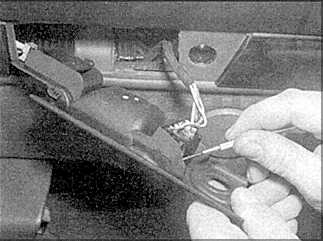

12.9 Внутренняя панель отделки двери Ауди A6 1. Снимите ручку с двери и снимите выключатель стеклоподъемника.

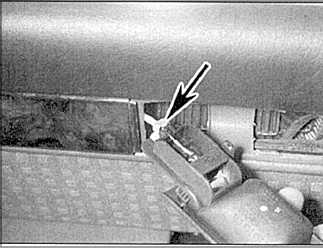

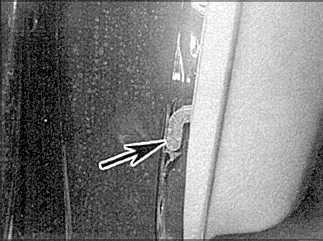

12.9 Внутренняя панель отделки двери Ауди A6 2. Снимите крепежный зажим (стрелка) и снимите ручку.
12.9 Внутренняя панель отделки двери Ауди A6 3. Открутите крепежные винты и снимите панель отделки.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка проводится в обратном порядке снятия.

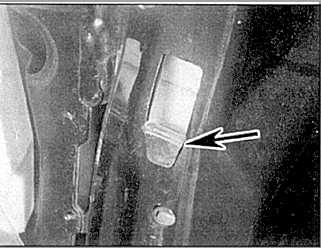

12.9 Внутренняя панель отделки двери Ауди A6 2. При установке проверьте, чтобы резиновые крепления (стрелка) были правильно установлены.

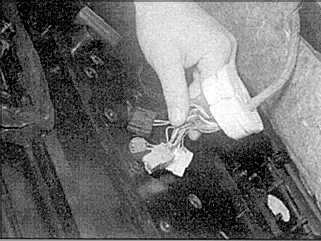

12.9 Внутренняя панель отделки двери Ауди A6 3. Проверьте правильность прокладки проводов.
