Ауди А6. Клапан регулировки давления в контуре задних тормозов (до 96 г.в.)

Предупреждение

моделях с АБС отсоедините аккумулятор перед началом работы, чтобы предотвратить попадание воздуха в модуль АБС.

Проверка

МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ СИСТЕМОЙ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ ВЫСОТЫ ЗАДНЕЙ ПОДВЕСКИ

10.20 Клапан регулировки давления в контуре задних тормозов (до 96 г.в.) Ауди A6

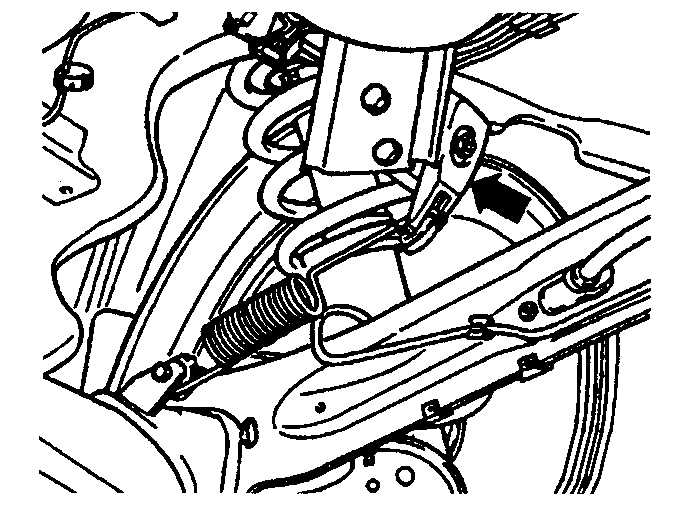

Клапан установлен на задней оси и определяет степень нагрузки на задние колеса по высоте задней подвески (стрелкой указан рычаг клапана). Если клапан неисправен, его необходимо заменить. Если необходимо, отрегулируйте клапан, как описано в установке.

МОДЕЛИ С АВТОМАТИЧЕСКОЙ СИСТЕМОЙ РЕГУЛИРОВКИ ВЫСОТЫ ЗАДНЕЙ ПОДВЕСКИ

Клапан интегрирован в систему регулировки высоты задней подвески и определяет нагрузку на задние колеса по давлению в системе регулировки. Клапан не подлежит ремонту или регулировке. Если клапан неисправен, его необходимо заменить.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для уменьшения потерь тормозной жидкости снимите колпачок бачка тормозной жидкости и герметично закройте горловину полиэтиленовой пленкой.

2. Отсоедините пружину от рычага клапана, если необходимо.

3. Пометьте тормозные трубки и отсоедините их от клапана.

4. Открутите крепежные болты и снимите клапан.

Установка

Клапан регулировки давления в контуре задних тормозов

1. Рычаг клапана
2. Крепежный болт пружины
3. Пружина

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка проводится в обратном порядке снятия.

2. На моделях, не оборудованных системой автоматической регулировки высоты задней подвески, после прокачки тормозной системы отрегулируйте клапан регулировки давления следующим образом. Поднимите заднюю часть автомобиля и установите его на опоры. Ослабьте гайку крепежного болта пружины и вставьте сверло диаметром 7 мм между пружиной и креплением. Проверьте, чтобы рычаг клапана был отведен до конца вперед, затем установите крепежный болт пружины так, чтобы пружина не провисала, но и не натягивала рычаг клапан. Затяните гайку крепежного болта до требуемого момента затяжки и уберите сверло.
