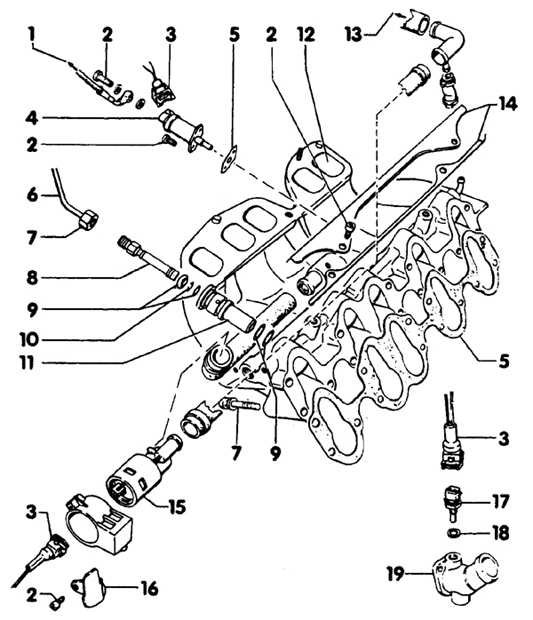

Элементы нижней секции впускного
коллектора на двигателе AAR, AAN
1. Шланг от распределителя топлива
2. Болт соединения банджо
3. Разъем подключения
4. Клапан системы холодного старта
5. Прокладка
6. Трубка, идущая к распределителю топлива
7. Гайка соединения
8. Инжектор
9. Уплотнительные кольца
10. Стопорное кольцо

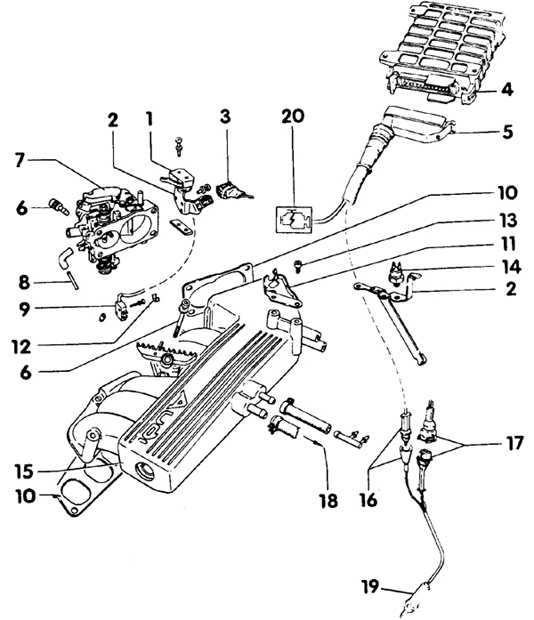

Элементы воздушной заслонки на впускном
коллекторе (двигатель ADR)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
корпус дроссельной заслонки.
2.На
двигателе ADR (Motronic 3.2) снимите топливный

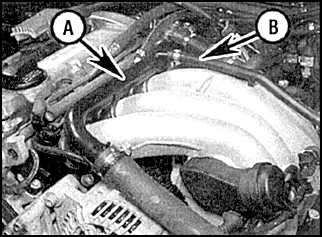

коллектор и отсоедините водяную трубку (А) и
шланг от расширительного бачка (В),
расположенный над впускным коллектором.
3.Отсоедините
вакуумные и воздушные шланги от впускного
коллектора. Отсоедините разъемы подключения.

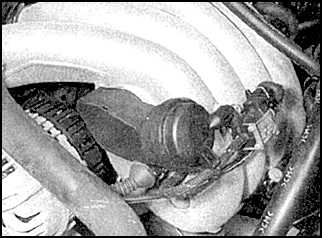

4.Снимите
крепление тросика акселератора с верхней секции
впускного коллектора и отсоедините шланги и
провода от воздушной заслонки, если необходимо
(См. рис.Элементы
верхней секции впускного коллектора на двигателе
AAR, AANиЭлементы
воздушной заслонки на впускном коллекторе
(двигатель ADR)).
6.Постепенно
открутите крепежные болты и снимите впускной
коллектор или его нижнюю секцию (См. рис.Элементы
нижней секции впускного коллектора на двигателе
AAR, AAN).
