Ауди А6. Элементы системы впрыска топлива Digifant
ДАТЧИК ПОТОКА ВОЗДУХА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

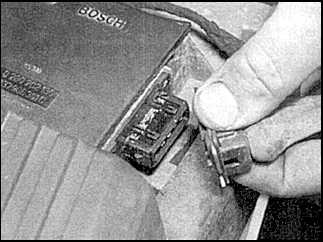

1. Отсоедините
воздушный патрубок и разъем подключения от
датчика. |
2. Открутите
крепежные винты и снимите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
ПОТЕНЦИОМЕТР ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

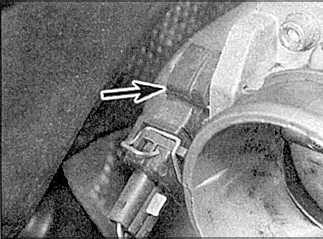

1. Отсоедините
разъем подключения потенциометра. |
2. Открутите
крепежные винты и снимите потенциометр. |
|
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО ВОЗДУХА
Датчик температуры является частью датчика потока воздуха и его нельзя
заменить отдельно.
КЛАПАН СТАБИЛИЗАЦИИ ХОЛОСТОГО ХОДА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
разъем подключения и шланги от клапана. |
2. Снимите
клапан. |
|
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ АВТОМОБИЛЯ
Датчик установлен на коробке передач. Смотрите подраздел
9.2.7.
ДАТЧИК ДЕТОНАЦИОННОГО СГОРАНИЯ ТОПЛИВА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
разъем подключения. |
2. Открутите
крепежный болт и снимите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

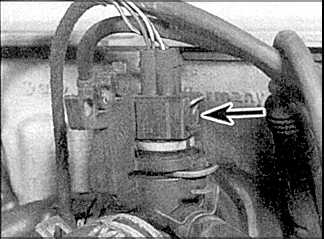

Расположение датчика температуры
охлаждающей жидкости (система
Digifant)
|
Датчик температуры охлаждающей жидкости расположен на левой
стороне головки блока цилиндров. |
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
разъем подключения датчика. |
2. Слейте
часть охлаждающей жидкости из двигателя и
выкрутите датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
КЛАПАН СИСТЕМЫ ХОЛОДНОГО ЗАПУСКА ДВИГАТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
разъем подключения. |
2. Отсоедините
топливную трубку. Открутите крепежные болты и
снимите клапан. |
|
Установка
Установка проводится в обратном порядке снятия.
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
тросик акселератора. |
2. Отсоедините
воздушный патрубок. |
3. Отсоедините
разъем подключения потенциометра и вакуумные
шланги. |
|

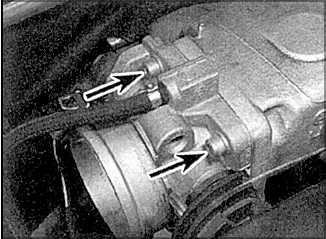

4. Открутите
верхние крепежные винты (указаны стрелками) и
снимите корпус дроссельной заслонки. |
|
Установка
Установка проводится в обратном порядке снятия.
ТОПЛИВНЫЕ ИНЖЕКТОРЫ И ТОПЛИВНЫЙ КОЛЛЕКТОР
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
воздушный патрубок от корпуса дроссельной
заслонки. |
2. Отсоедините
тросик акселератора и вакуумные шланги. |
3. Снимите
корпус дроссельной заслонки. |
4. Пометьте
и отсоедините топливные трубки и шланги. |
5. Отсоедините
провода от инжекторов. |
6. Открутите
крепежные болты и снимите топливный коллектор. |
|
Установка
Установка проводится в обратном порядке снятия.
РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
вакуумный шланг. |
2. Снимите
крепежный зажим и снимите регулятор. |
|
Установка
Установка проводится в обратном порядке снятия.
КИСЛОРОДНЫЙ ДАТЧИК
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Отсоедините
разъем подключения. |
2. Выкрутите
датчик. |
|
Установка
Установка проводится в обратном порядке снятия.
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
панели отделки и кожух электронного блока
управления. |
2. Открутите
крепежные винты и снимите электронный блок
управления, отсоединив разъем подключения. |
|
Установка
Установка проводится в обратном порядке снятия.
