Ауди А6. Поликлиновой ремень 6-цилиндровых двигателей
Снятие
ПОРЯДОК
ВЫПОЛНЕНИЯ
1.Снимите
кожух поликлинового ремня. Для этого выверните 2
болта SW 10 и открепите кожух от экрана катушек
зажигания.

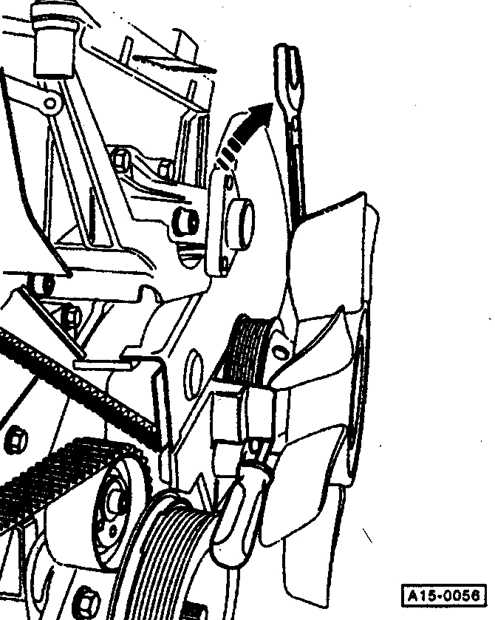

2.Двигатель
с рабочим объемом 2,8 л и 30 клапанами (193
л.с.): Отверните вентилятор с вязкостной муфтой.
Для этого в качестве стопора вставьте в одно из
четырех отверстий шкива поликлинового ремня
отвертку и обоприте ее на кронштейн вентилятора
с вязкостной муфтой. Гаечным ключом
отворачивайте вправо (левая резьба). Снимите
вентилятор.
3.Обозначьте
стрелкой на поликлиновом ремне с помощью
фломастера или маркера направление его движения.
Коленчатый вал двигателя вращается, если
смотреть спереди, направо, то есть в направлении
по часовой стрелке.

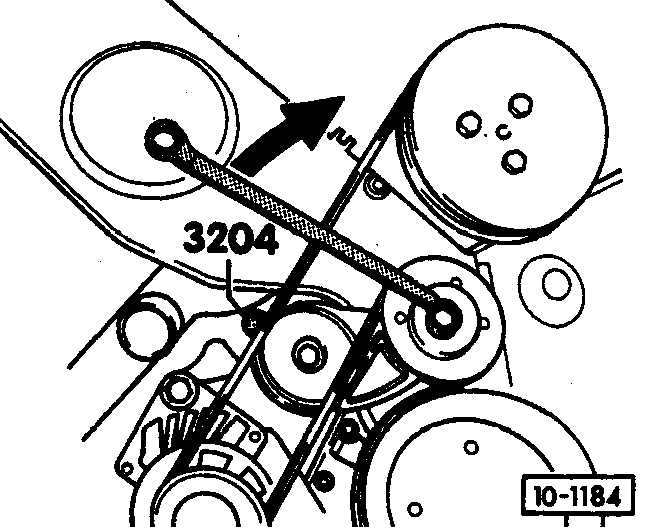

4.Клиновой
ремень ослабьте. Для этого поверните натяжное
устройство, как показано на рисунке, в
направлении стрелки кольцевым гаечным ключом SW
15 и застопорите подходящим штифтом (Ф 6 мм),
например, AUDI-3204. Предварительно отверткой
снимите пластмассовый колпачок с натяжного
ролика.
Предупреждение
двигателя мощностью 193 л.с. шестигранный
кольцевой ключ 17 мм вставьте под натяжной
ролик, кронштейн натяжного ролика поверните
вправо и застопорите.
5.Поликлиновой
ремень снимите.
Установка
ПОРЯДОК
ВЫПОЛНЕНИЯ
1.Наложите
поликлиновой ремень сначала на приводной и
направляющий ролики и лишь затем на натяжной
ролик.
Предупреждение
снова устанавливается бывший в употреблении
ремень, следует обратить внимание на направление
его движения. Установка ремня в обратном
направлении увеличивает износ и может привести к
его обрыву. Поэтому необходимо поликлиновой
ремень всегда устанавливать так, чтобы
нанесенная стрелка показывала в направлении
вращения вала двигателя (если смотреть спереди,
то в направлении по часовой стрелке).
2.Установите
поликлиновой ремень на ременные шкивы. Слегка
нажмите на натяжное устройство в направлении
стрелки. Вытащите вставной штифт. После этого
медленно поверните натяжитель против направления
стрелки, обращая внимание на правильное
положение поликлинового ремня на ременных
шкивах.
3.Двигатель
мощностью 193 л.с.: Вентилятор с вязкостной
муфтой затягивайте влево моментом 40 Нм.
4.Установите
кожух поликлинового ремня. Установите
пластмассовый колпачок на натяжной ролик.
