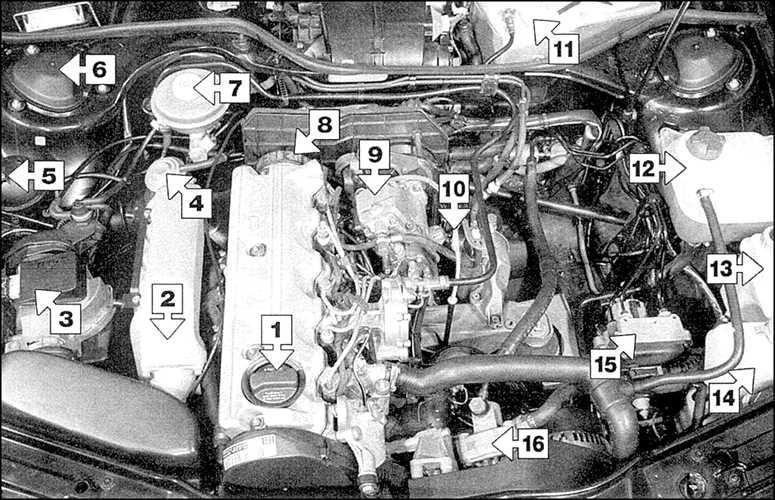

9. Впрыскивающий насос
10. Щуп для проверки уровня масла
11. Аккумулятор
12. Расширительный бачок системы охлаждения
13. Бачок системы гидроусилителя рулевого управления
14. Бачок омывающей жидкости
15. Модуль АБС
16. Насос системы гидроусилителя рулевого управления

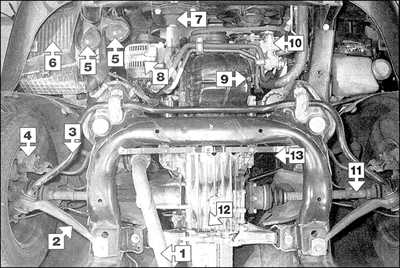

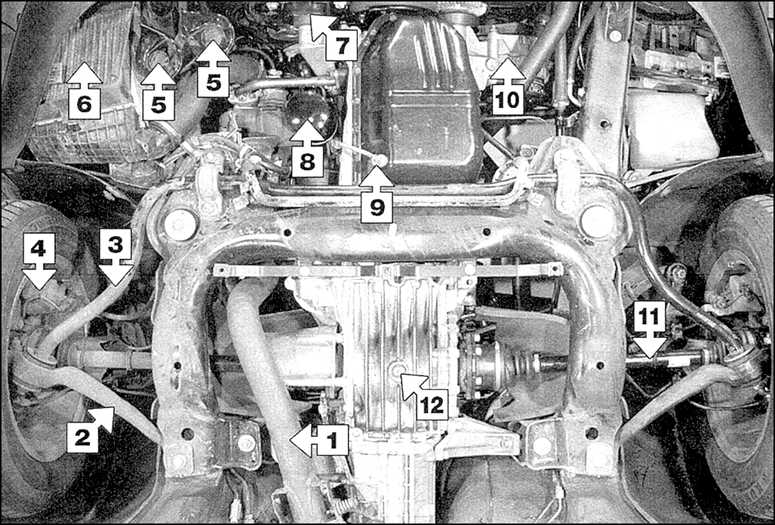

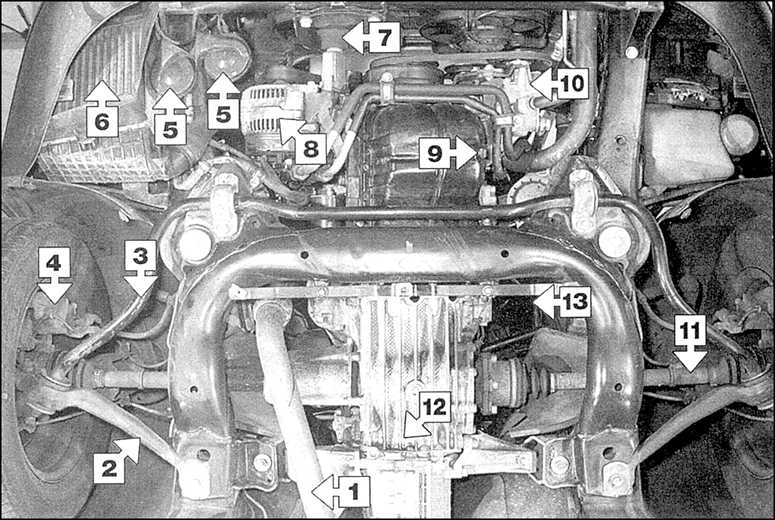

Вид
снизу двигательного отсека моделей с дизельным 5-цилиндровым двигателем
объемом 2,5 л
1. Приемная
труба выхлопной системы
2. Нижний рычаг передней подвески
3. Стабилизатор поперечной устойчивости
4. Суппорт тормоза
5. Рожки звукового сигнала
6. Промежуточный охладитель
7. Рычаг крепления двигателя
Проведение технического обслуживания в соответствии с приведенным планом
технического обслуживания обеспечит долгую и надежную службу автомобиля.
Этот план технического обслуживания является полным, поэтому
рекомендуется проводить все операции технического обслуживания в
указанное время.
При обслуживании автомобиля Вы заметите, что некоторые операции можно
комбинировать с проведением других операций – это следует из сущности
самих операций технического обслуживания. Например, если Вы подняли
автомобиль для проведения какой-либо операции, то элементы системы
выпуска отработавших газов можно проверить одновременно с проверкой
элементов подвески или рулевого управления.
Перед началом работы необходимо подготовиться для проведения
технического обслуживания. Прочтите все описание операции, которую Вы
собираетесь выполнить, и приобретите необходимые инструменты и запасные
части. Если Вы столкнулись с серьезной проблемой, обратитесь к
специалистам.
Объемы
Модели
с 4-цилиндровым двигателем
Модели
с 5-цилиндровым двигателем
Моторное масло
(включая фильтр)
3,0 л
5,0 л
Система
охлаждения:
– все модели
6,5 л
Коробка передач:
–
механическая коробка передач
2,4 л
–
автоматическая коробка передач:
• общий
объем
5,5 л
• замена
жидкости
3,5 л
• главная
передача автоматической коробки передач
1,0 л
Система
гидроусилителя рулевого управления:
– модели с
автоматически регулируемой задней подвеской
2,5 л
– модели с
обычной задней подвеской
1,1 л
Топливный бак:
– все модели
(примерно)
80 л
Двигатель:
– масляный
фильтр:
• модели
с кодировкой двигателя 1Z AHU
Champion C150
• модели
с кодировкой двигателя АAT (модели А6 с механической
коробкой передач)
Champion C150
• модели
с кодировкой двигателя АBP, AAT (до моделей Audi 100 VIN
4A-N-250-000
Champion C 150
• модели
с кодировкой двигателя АAT (модели А6 с механической
коробкой передач), AEL
Champion C 152
• модели
с кодироской двигателя AEL, AAS
Champion C 152
• модели с кодироской двигателя AAT (начиная с моделей
Audi 100 VIN 4A-P-000-001)
Champion C 112
Система
охлаждения:
– содержание
антифриза:
• 40%
содержание антифриза
Защита до –25° С
• 50%
содержание антифриза
Защита до –35° С
Система
питания:
– воздушный
фильтр:
• модели
с кодировкой двигателя 1Z, AHU
Champion U 572
• все
остальные модели
Champion U 633
– топливный
фильтр:
• модели
с кодировкой двигателя 1Z, AHU, ABP, AAT (модели A6), AEL
Champion L 114
• модели с кодировкой двигателя AAT (модели Audi 100)
