Ауди А6. Воздуховыпускные устройства

1.32 Воздуховыпускные устройства Ауди A6

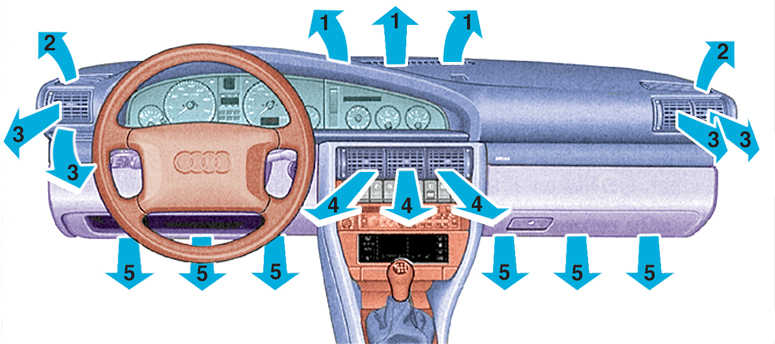

Подача воздуха через предназначенные для этого устройства регулируется, в зависимости от выбранного режима управления, автоматически или вручную. На иллюстрации показаны устройства для подачи воздуха, размещенные на панели приборов.

Через любое из них может поступать нагретый, ненагретый или охлажденный свежий воздух.

Приточные решетки 2 могут закрываться или открываться автономно расположенными по бокам сдвижными рукоятками.

Приточные решетки 3 и 4 могут закрываться или открываться автономно расположенными по бокам рифлеными рукоятками.

Направление истечения воздуха через приточные решетки можно регулировать в вертикальной и в горизонтальной плоскостях.

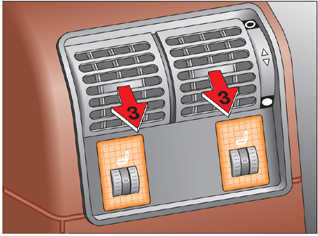

На иллюстрации показаны воздуховыпускные решетки задней части средней консоли. Они регулируются совместно с воздуховыпускными решетками 3 панели приборов.

Каналы обогрева пространства для ног задних пассажиров находятся под передними сиденьями. Приток воздуха по ним регулируется вместе с потоком, направляемым к выпускным отверстиям 5.
