Ауди А3. Снятие и установка фары

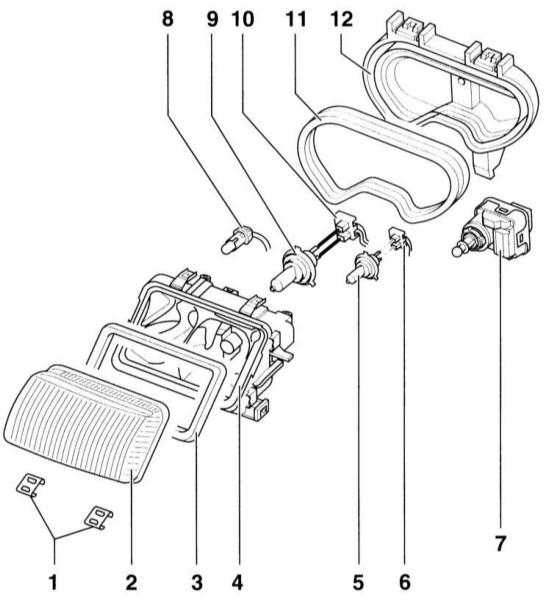

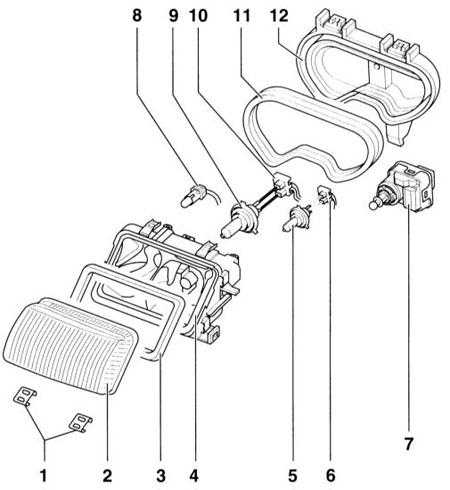

Фара с
механизмом регулировки дальности света
1
– зажимы (6 шт.)
2 – рассеиватель
3 – уплотнение рассеивателя
4 – корпус фары
5 – лампа ближнего света
6 – разъем
7 – электродвигатель регулировки дальности света
8 – лампа стояночного света
9 – лампа дальнего света или дальнего света с
противотуманным светом
10 – разъем
11 – уплотнение крышки корпуса
12 – корпус

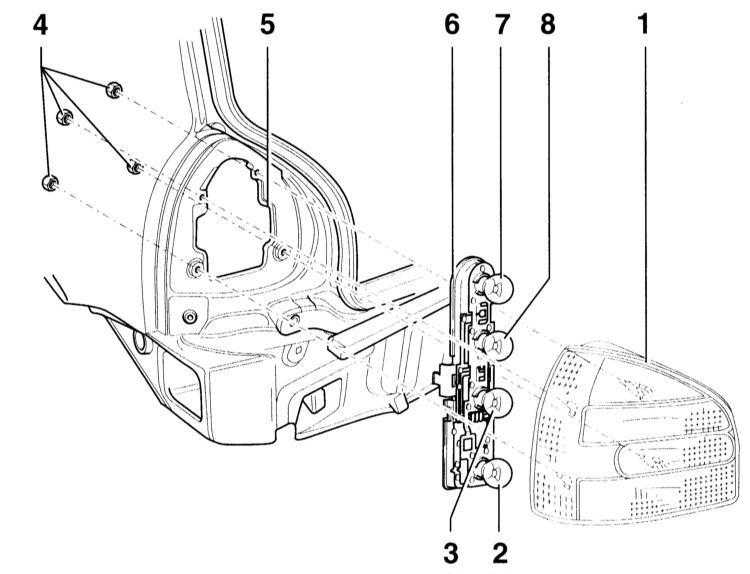

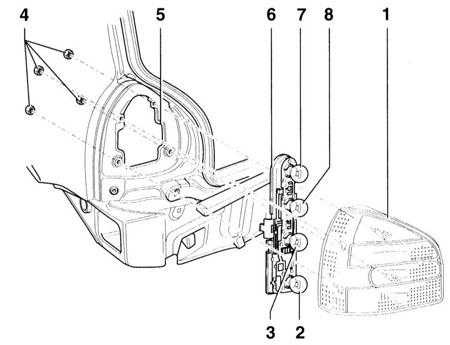

Задний
фонарь
1
– корпус заднего фонаря
2 – лампа стоп–сигнала/заднего фонаря
3 – лампа фонаря заднего хода
4 – гайки, 4 Н•м
5 – кузов
6 – держатель лампы
7 – лампа туманного фонаря
8 – лампа сигнала поворота
Задний фонарь
Рассеиватель и корпус фары могут заменяться независимо друг от друга.
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите
указатель поворота, обратитесь к подразделу Снятие
и установка переднего указателя поворота .
2. Для
исключения повреждения лакокрасочного покрытия
при снятии фары обклейте бампер в районе фары.

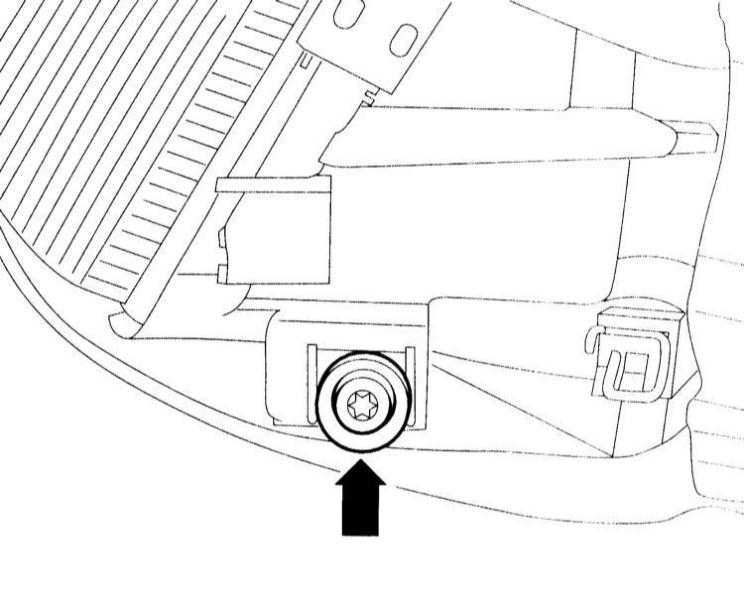

3. Выверните
боковые болты крепления (стрелка на иллюстрации)
ключом Torx Т30.

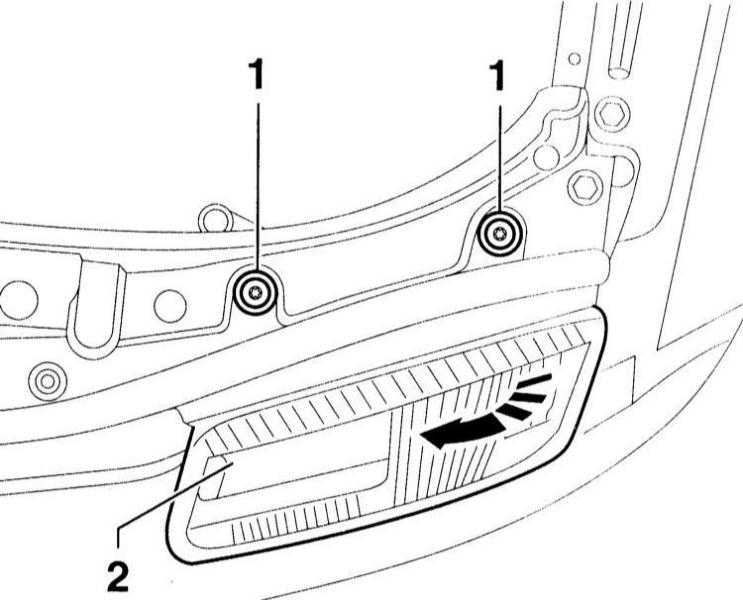

4. Выверните
верхние болты крепления –1– ключом Torx T30.
5. Поверните
фару –2– к центру автомобиля (стрелка) и затем
выньте вперед из кузова.
6. Расстыкуйте
разъем фары и регулировки дальности света.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ

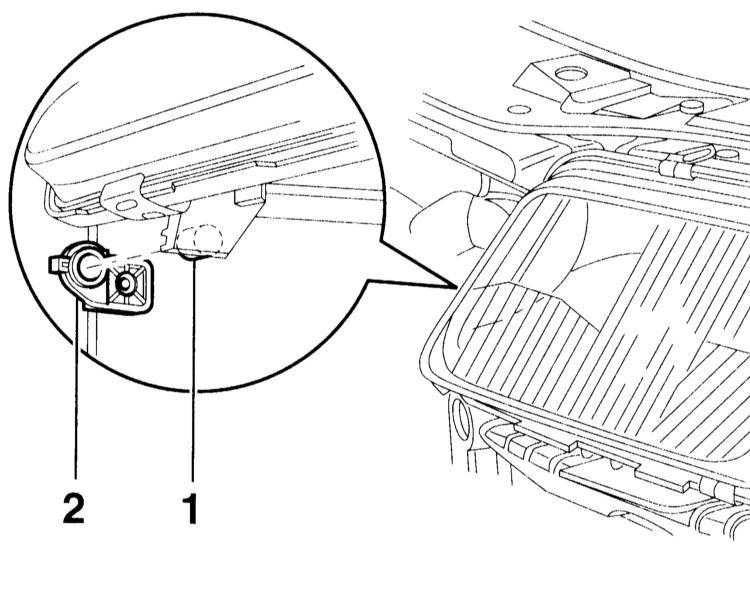

1. Вставьте
фару сначала в районе центральной части
автомобиля цапфой –1– в направляющую –2–.
2. Состыкуйте
разъем фары и механизма регулировки дальности
света.
3. Слегка
закрепите фару, выставьте ее по контуру кузова и
затяните моментом 6 Н•м.
4. Установите
указатель поворота, обратитесь к подразделу Снятие
и установка переднего указателя поворота .
5. Проверьте
регулировку фары на СТО.
