Ауди А3. Снятие и установка ручки передней двери и цилиндра замка

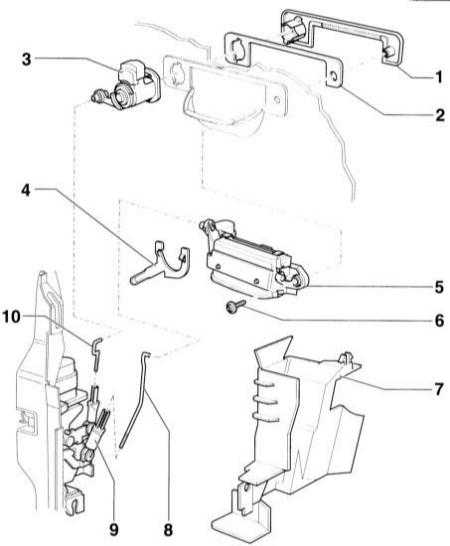

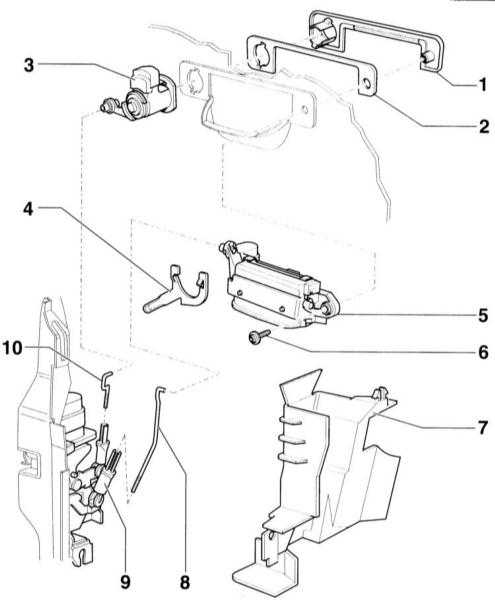

Ручка
передней двери и цилиндр замка
1
– козырек
2 – подкладка
3 – цилиндр замка
4 – скоба поворотная
5 – ручка двери
6 – винт, 5 Н•м |
7 – крышка замка двери
8 – предохранительная тяга. Для снятия отсоедините у
элемента привода –9–.
9 – элемент привода
10 – предохранительная тяга цилиндра замка |

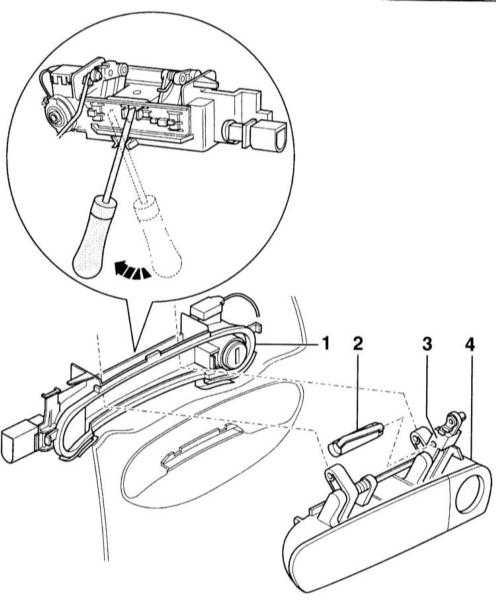

Ручка
передней двери. Модели с номером шасси начиная с 8L XA 000 001
ВНИМАНИЕ
на иллюстрации ручка устанавливается на автомобилях с номером шасси
начиная с
8L XA 000 001.
1
– опора ручки. Цилиндр замка принадлежит опоре и не может
сниматься отдельно.
2 – стопорный палец. При установке стопор должен полностью
захватывать шарнирный рычаг. |
3 – шарнирный рычаг
4 – ручка двери |
ВНИМАНИЕ
с номера шасси 8L XA 000 01, устанавливается замок и ручка измененной
конструкции. Снятие ручки измененной конструкции рассмотрено в
подразделе Снятие
и установка внутренней накладки крыла.
и цилиндр замка могут сниматься по отдельности. Для этого необходимо
следовать соответствующим указаниям.
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
держатель регулировочных элементов двери,
обратитесь к подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
2. Отсоедините
крышку –7– и выньте ее внизу из замка двери. |
3. Отсоедините
предохранительную тягу –8– у ручки. |
4. Отсоедините
предохранительную тягу –10– у цилиндра замка
–3–. |
5. Поверните
скобу –4– вниз (против направления движения) и
выньте цилиндр замка. |
6. Выверните
винт –6–. |
7. Снимите
козырек –1–. |
8. Снимите
подкладку –2–. |
9. Снимите
изнутри ручку –5–. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите
козырек –1– с подкладкой –2–. |
2. Установите
изнутри ручку двери –5– и сожмите ее с
накладкой. |
3. Закрепите
ручку винтом –6– у накладки. |
4. Вставьте
цилиндр замка –3– и зафиксируйте скобой –4–. Для
этого установите скобу у цилиндра замка и
наклоните вперед (в направлении движения). |
|

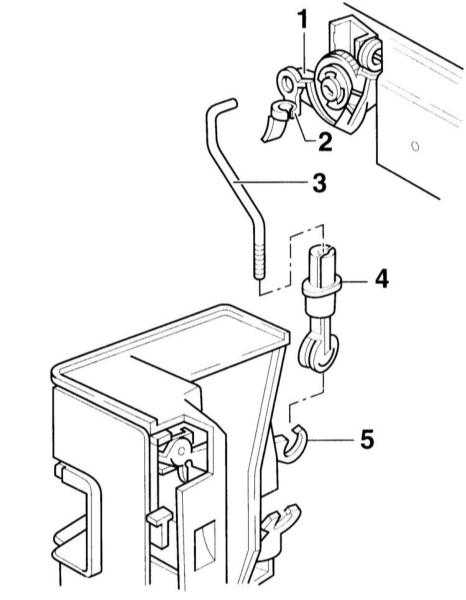

5. Закрепите
шарнирную втулку –2– (если она снималась) в
спускном рычаге –1– у цилиндра замка. |
6. Соедините
стопорную тягу –3– цилиндра замка с шарнирной
втулкой –2–. |
7. Вставьте
стопорную тягу –3– в зажим –4–. |
|

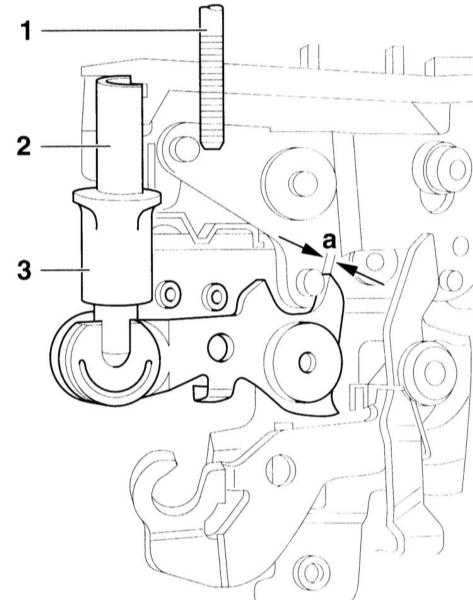

8. Вставьте
стопорную тягу –1– в зажим –2– так, чтобы у
рычага –4– был зазор а = 1 мм. |
9. После
регулировки зазора сместите втулку –3– у зажима
–2– вверх и таким образом зафиксируйте стопорную
тягу. |
10. Соедините
стопорную тягу –8– у ручки –5– (обратитесь к
иллюстрации Ручка
передней двери и цилиндр замка). |
11. Поставьте
снизу крышку –7– и зафиксируйте ее сверху. |
12. Вставьте
держатель, обратитесь к подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
|

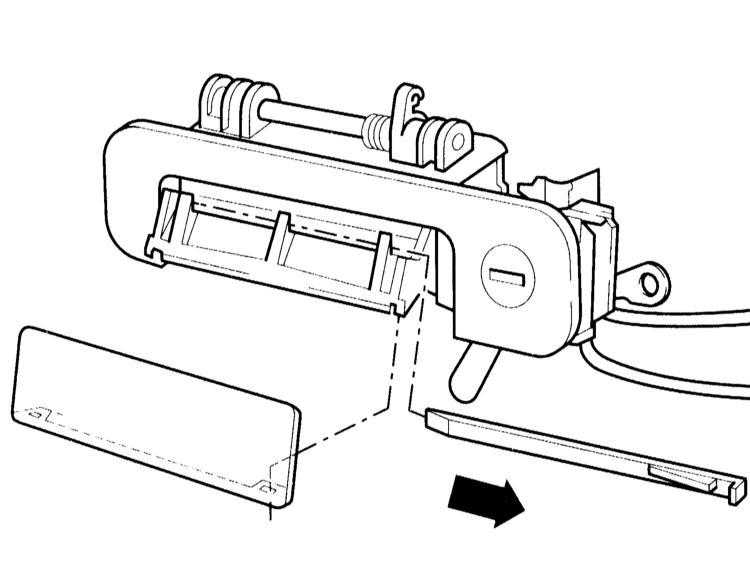

Снятие накладки ручки
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Потяните
ручку вверх. |
2. Выньте
небольшой отверткой стопорную планку из ручки в
направлении стрелки и выньте ручку. |
3. Снимите
наружу козырек ручки. |
|
Модели с номером шасси начиная с 8L XA 000 001
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
облицовку двери и держатель. |
2. Выньте
стопорный палец –2– и поднимите вверх шарнирный
рычаг –3–. |
3. Освободите
отверткой планку у опоры ручки –1–. |
4. Снимите
опору ручки и цилиндр замка с ручкой. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
Установка выполняется в обратной
последовательности. |
|
