Ауди А3. Снятие и установка стеклоподъемника и стекла окна двери

Стеклоподъемник и стекло окна двери

Окно двери

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

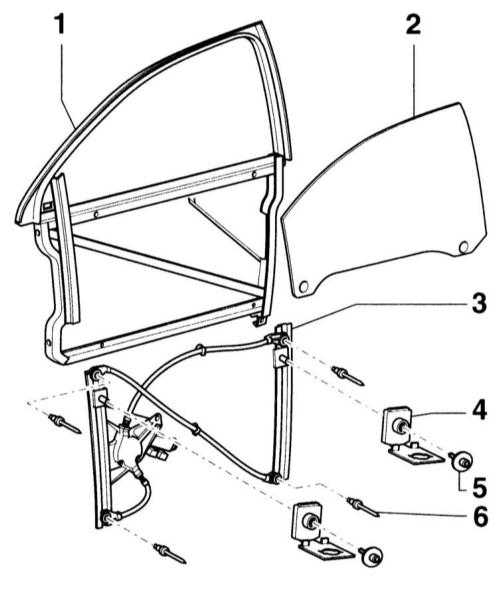

1. Опустите стекло –2– полностью вниз.
2. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
3. Снимите держатель регулировочных элементов двери –1–, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
4. Маркируйте фломастером положение стекла относительно опор –4– по высоте и в продольном направлении.
5. Выверните винты –5–.
6. Выньте стекло из опор –4– вверх.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте стекло в опоры –4–.
2. Повторная установка: установите стекло в соответствии с ранее нанесенными маркировками. Если устанавливается новое стекло, вставьте его в направляющую и сместите в направлении стойки В до упора.
3. Новое стекло: поднимите стекло стеклоподъемником без винта –5– полностью вверх и затем закройте опору –4–.
4. Вверните винты –5– и затяните их моментом 4.5 Н•м.
5. Установите держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
6. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.

Стеклоподъемник

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
2. Снимите держатель –1–, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
3. Засверлите головки заклепок –6–.
4. Выбейте заклепки выколоткой.
5. Снимите стеклоподъемник –3–.
6. Выбейте заклепки из держателя.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте стеклоподъемник –3– в держатель –1–.
2. Закрепите стеклоподъемник новыми заклепками. Для этого применяется специальный инструмент, например, HAZET 1963.
3. Установите держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
4. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.

Снятие и установка электродвигателя стеклоподъемника

ВНИМАНИЕ

стеклоподъемника может сниматься и устанавливаться в любом положении.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
2. Снимите держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.

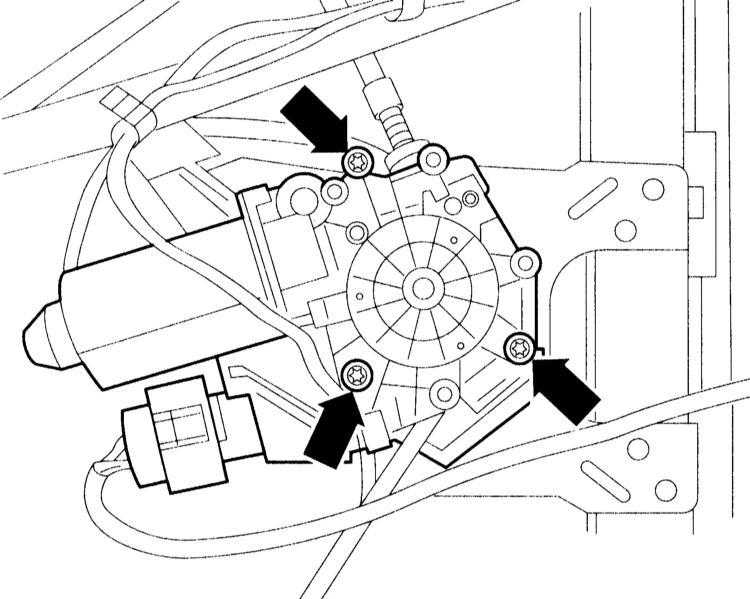

	3. Выверните винты Torx Т30 (стрелки).
4. Снимите электродвигатель.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место электродвигатель.
2. Затяните винты Torx моментом 6.5 Н•м.
3. Установите держатель, обратитесь к подразделу Снятие и установка передней двери и держателя регулировочных элементов.
4. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
