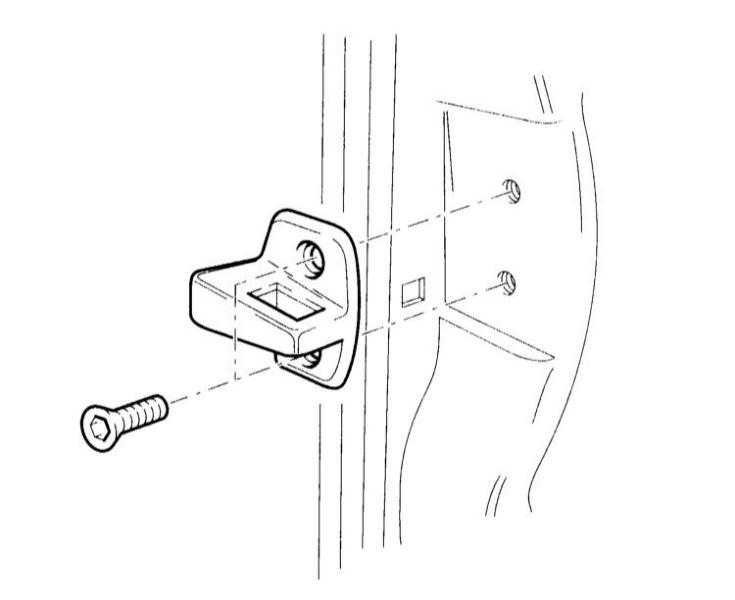

1. Предварительно
дверь должна быть отрегулирована замковым
элементом. |
|
2. Снимите
облицовку двери, обратитесь к подразделу Снятие
и установка облицовки двери. |
|
3. Выровняйте
дверь в продольном направлении путем смещения
регулировочного клина –4–, предварительно
ослабив болт –3– (обратитесь к иллюстрации Передняя
дверь в
подразделе Снятие
и установка передней двери и держателя
регулировочных элементов). |
|
4. Путем
смещения регулировочного клина –7– при несколько
ослабленном болте –6– (обратитесь к иллюстрации Передняя
дверь в
подразделе Снятие
и установка передней двери и держателя
регулировочных элементов)
изменяется наклон держателя по отношению к
стойке В. |
|
5. Отрегулируйте
держатель так, чтобы достичь правильных зазоров
и получить равномерный зазор по отношению к
прилегающим элементам кузова. Величины зазоров
указаны в Спецификациях. |
 |

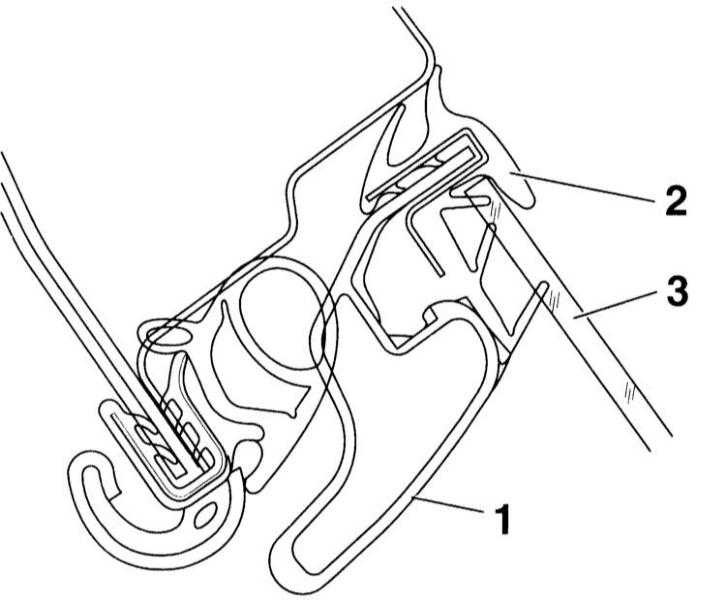

6. Следите
за тем, чтобы рабочие кромки уплотнения –2–
равномерно прилегали к стойке А и рамке крыши.
При этом держатель –1– натяните несколько
больше, чем это требуется для противодействия
возврату резинового уплотнения. 3 – окно двери. |
|
7. Затяните
болты –3– и –6– (обратитесь к иллюстрации Передняя
дверь в
подразделе Снятие
и установка передней двери и держателя
регулировочных элементов) моментом
30 Н•м. |
|
8. Установите
обшивку двери, обратитесь к подразделу Снятие
и установка облицовки двери. |
