Ауди А3. Снятие и установка передней двери и держателя регулировочных элементов

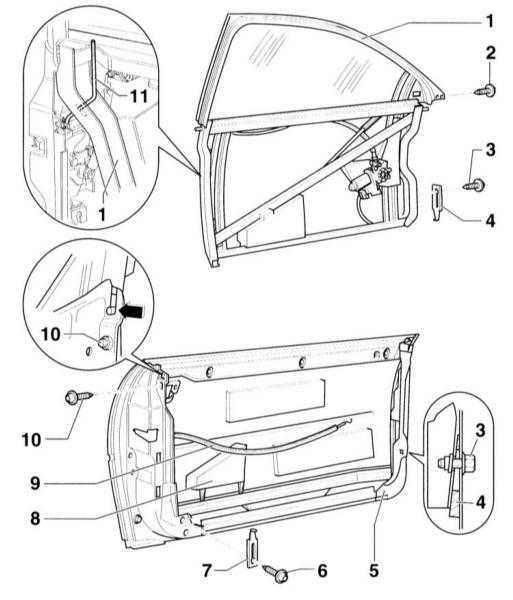

Передняя дверь
1
– держатель
2 – болт, 30 Н•м. М8 х 26
3 – болт, 30 Н•м. М8 х 32
4 – регулировочный клин. Должен быть всегда установлен
5 – дверь. Дверь может быть снята также без снятия держателя
регулировочных элементов
6 – болт, 30 Н•м
7 – регулировочный клин. Должен быть всегда установлен
8 – щиток бокового упора
9 – трос привода
10 – болт, 30 Н•м. М8 х 26
11 – стопорная тяга
СНЯТИЕ
ВНИМАНИЕ
может быть снята также без снятия держателя регулировочных элементов. В
этом случае не требуется снимать держатель.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
облицовку двери, обратитесь к подразделуСнятие
и установка облицовки двери.
2.Снимите
облицовку стойки А (внизу), обратитесь к
подразделуСнятие
и установка облицовки стойки А.
3.Отсоедините
электрические провода и вакуумный шланг единого
замка от держателя –1–.
4.Отсоедините
трос –9– от держателя.
5.Выверните
болты (2, 3, 6 и 10). При этом снимите
регулировочные клинья –4– и –7–.
6.Выньте
вверх держатель регулировочных элементов.
7.Снимите
кожух между дверью и стойкой А.
8.Снимите
втулку у стойки А.
9.Выньте
электрические провода и вакуумный шланг единого
замка из стойки А.
10.Отсоедините
электрические провода и вакуумный шланг у стойки
А. Отсоедините штекер шланга единого замка,
обратитесь к подразделуЕдиный
замок – общие сведения и вакуумные шланги.
11.Следите
за тем, чтобы разъем не соскользнул в стойку А.
Закрепите его прищепкой.

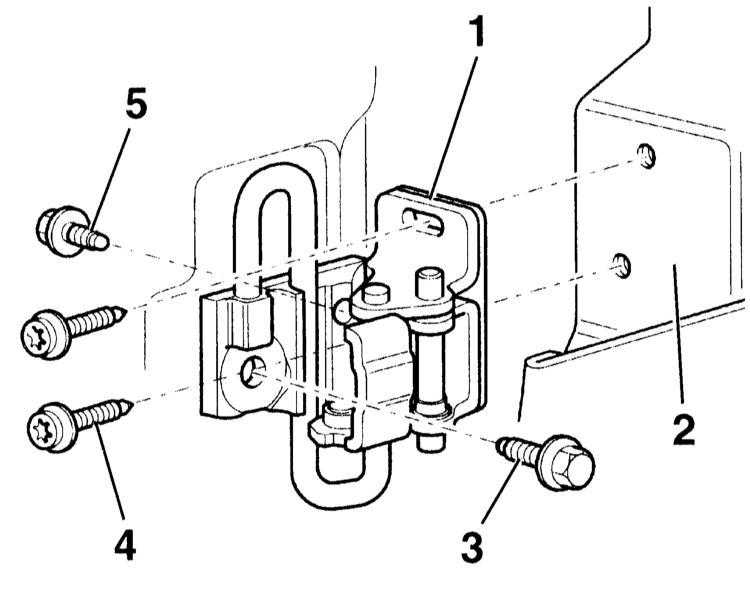

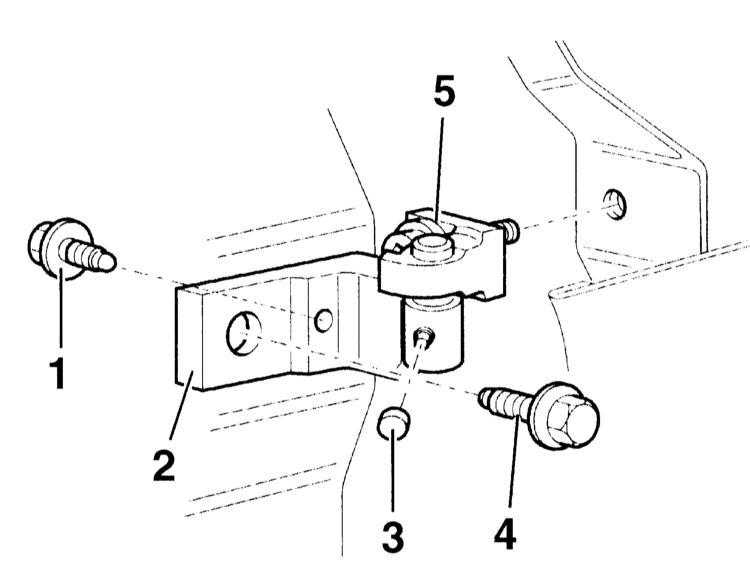

13.Отверните
винты Тоrx Т45 со стороны двери у петель сверху
и снизу.
14.Снимите
дверь с помощью ассистента.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
дверь с помощью ассистента в петли и закрепите
винтами Тоrx Т45. Момент затяжки 30 Н•м.
2.Вставьте
электрические провода и вакуумный шланг единого
замка в разъем стойки А.
3.Вставьте
электрические провода и вакуумный шланг в стойку
А.
4.Закрепите
втулки в стойку А.
5.Вставьте
кожух между дверью и стойкой А.
6.Введите
держатель сверху в дверь.
7.Закрепите
держатель болтами. Не забудьте о регулировочных
клиньях болтов –3– и –6–, обратитесь к
иллюстрации. Последовательность затяжки: (2, 10,
6, 3). Момент затяжки 30 Н•м. Регулировка
клиньев рассмотрена в подразделеРегулировка
двери.
8.Соедините
трос –9– с держателем.
9.Соедините
электрические провода и вакуумный шланг единого
замка, уложите их и закрепите, обратитесь к
подразделуЕдиный
замок – общие сведения и вакуумные шланги.
10.Отрегулируйте
дверь.
11.Установите
облицовку стойки А, обратитесь к подразделуСнятие
и установка облицовки стойки А.
12.Установите
облицовку двери, обратитесь к подразделуСнятие
и установка облицовки двери.
