4.Установите

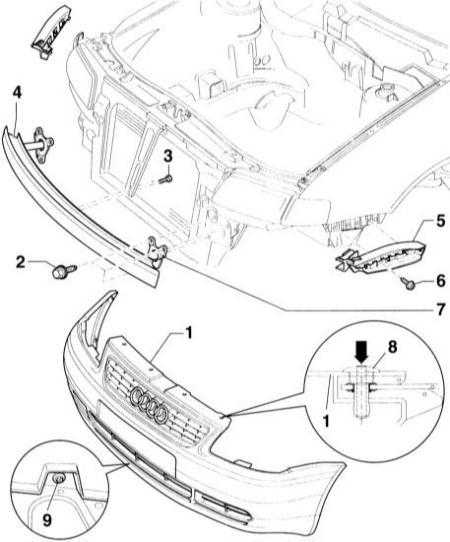

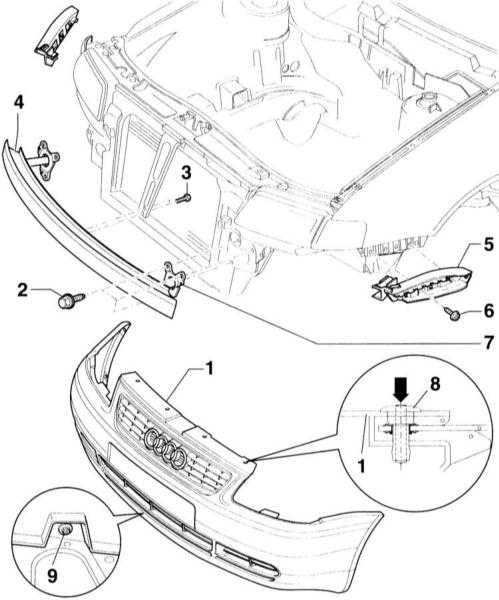

спереди облицовку –1– (обратитесь к иллюстрацииК
снятию переднего бампера) и подправьте
ее сбоку над колесными кожухами.
5.Закрепите
облицовку бампера в направляющем элементе –5–.
6.Затяните
с нижней стороны винты с крестообразным шлицем.
7.Закрепите
облицовку бампера слева и справа тремя винтами
Torx c каждой стороны к локерам арок колес.
8.Вставьте
зажимы –8– в отверстия вверху у облицовки
бампера и вдавите штифты (стрелка) так, чтобы
они полностью вошли в зажим, обратитесь к
фрагменту на иллюстрацииК
снятию переднего бампера.

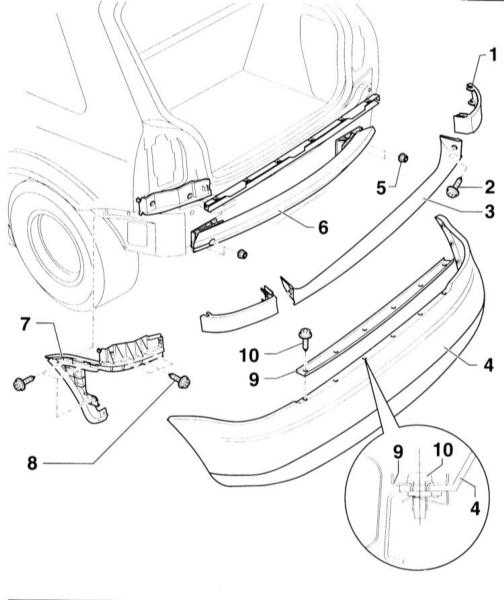

Задний бампер
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
накладки –1– слева и справа, для чего отверните
саморезы.
2.Снимите
крышку –3–.
3.Отверните
саморезы крепления усилителя –10– и снимите
усилитель –9–.
4.Выверните
слева и справа у колесных кожухов по 3 самореза.
5.Выньте
облицовку бампера –4– сверху из направляющего
элемента –7–.
6.Подденьте
облицовку бампера сбоку над локерами арок колес
и снимите назад.
7.Отверните
гайки –5– и снимите бампер –6–.
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Установите
на место бампер и закрепите его гайками –5–.
2.Подправьте
облицовку бампера –4– сбоку над колесными
кожухами и вставьте сверху в направляющий
элемент –7–.
3.Вверните
слева и справа в локеры арок колес по 3
самореза.
4.Поставьте
усилитель –9– и закрепите его саморезами –10–.
5.Поставьте
крышку –3–.
6.Установите
накладки –1– слева и справа и закрепите их
саморезами –2–.
