Ауди А3. Рулевое управление

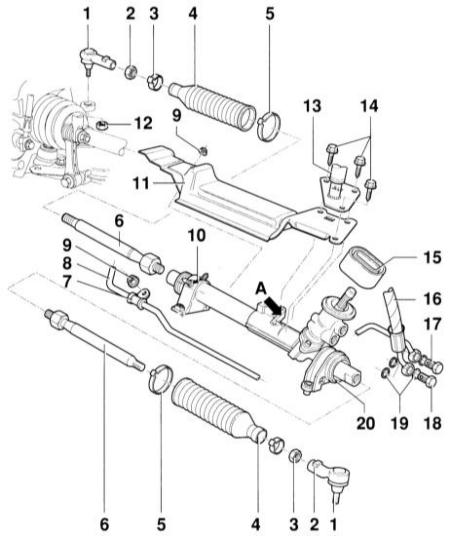

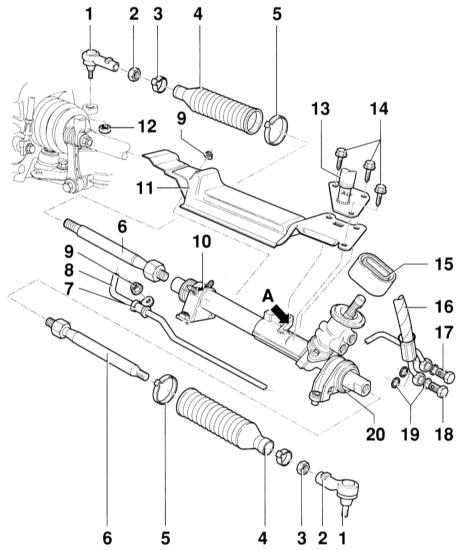

Реечный рулевой механизм с тягами

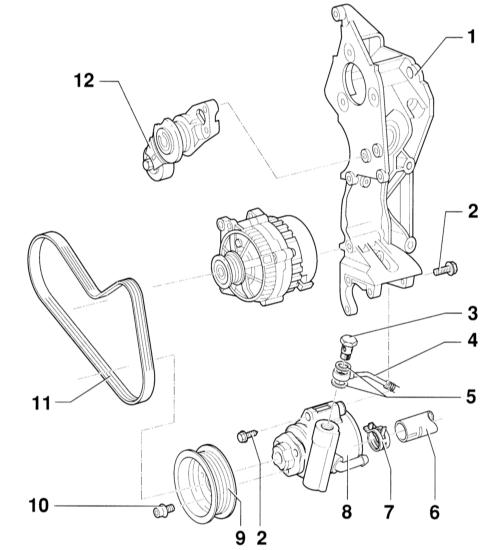

Насос гидроусилителя руля с держателем. Исполнение с нижним расположением

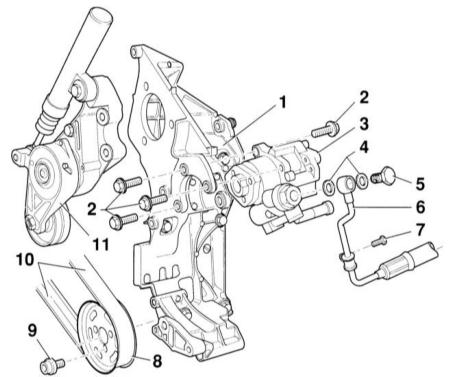

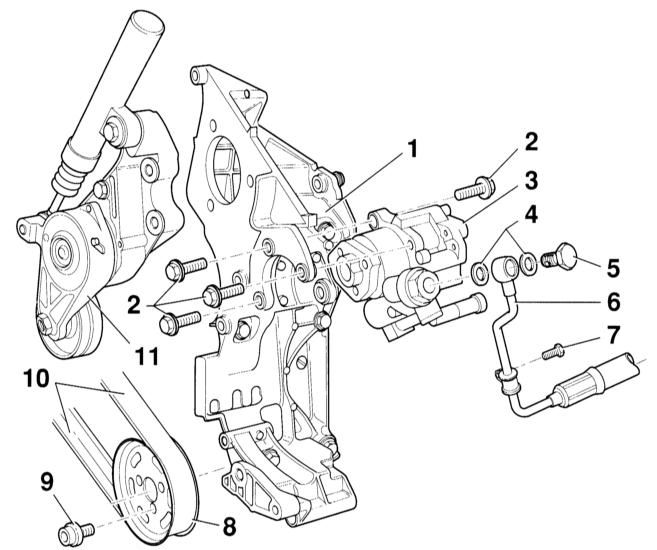

Насос гидроусилителя руля с держателем. Исполнение с верхним расположением
Управляющие движения водителя передаются от рулевого колеса через рулевую колонку и рулевой механизм на колеса. Рулевая колонка – травмобезопасная, с регулировкой высоты в пределах 44 мм и вылета (длины) в пределах 50 мм. Усилие, которое необходимо приложить к рулевому колесу при его вращении, особенно на стоящем автомобиле, уменьшается посредством гидравлического усилителя руля. Гидроусилитель руля состоит из масляного насоса, резервуара и маслопроводов. Насос приводится в движение от двигателя через клиновой ремень. Насос засасывает масло из резервуара и подает его под давлением к корпусу клапана управления. Корпус клапана располагается в рулевом механизме. Он механически связан с рулевым механизмом и подает масло в зависимости от угла поворота рулевого колеса в соответствующую полость гидроцилиндра. Здесь масло воздействует на поршень с зубчатой рейкой и поддерживает таким образом перемещение руля. В рулевом колесе располагается подушка безопасности. Она представляет собой сложенный воздушный мешок, который в случае фронтального столкновения надувается и, таким образом, защищает голову водителя и верхнюю часть туловища от удара о рулевое колесо. При фронтальном ударе соответствующей силы посредством блока управления воспламеняется небольшой заряд в блоке подушки безопасности и образующиеся при этом газы надувают воздушный мешок в течение нескольких миллисекунд. Этого времени достаточно для демпфирования перемещающегося вперед туловища водителя. В течение нескольких секунд после этого подушка безопасности снова сжимается, т. к. газы выходят из отверстий подушки. ВНИМАНИЕ
допускается проведение сварочных и рихтовочных работ на элементах
рулевого управления. Самостопорящиеся гайки замените на новые. При оборудовании автомобиля боковой подушкой безопасности для спинок сидений применяйте только специальную, разрешенную фирмой AUDI обивку. При снятии и установке блока подушки безопасности
Общие замечания – После электрического присоединения подушки безопасности перед подключением аккумуляторной батареи включите зажигание, ключ зажигания в положении „Движение“. – При присоединении аккумуляторной батареи не допускается нахождение в салоне автомобиля посторонних людей. – После снятия подушки безопасности храните ее так, чтобы мягкая сторона указывала наверх. – Если в работе делается перерыв, нельзя оставлять подушку безопасности без присмотра. – Не следует разбирать блок подушки безопасности. При наличии неисправности он заменятся комплектно. Так как подушка содержит взрывчатое вещество, необходимо надежно хранить ее. Утилизация подушки должна проводиться СТО AUDI. – Подушку безопасности проверяйте только в условиях СТО. Ни в коем случае нельзя применять для проверки подушки контрольную лампу, вольтметр или омметр. – Не подвергайте подушку воздействию жидкости, в частности, смазки или каких– либо очистителей. – Если подушка ронялась на твердое покрытие, ее нельзя больше применять
