Ауди А3. Замена передних тормозных колодок

Передние тормозные механизмы FS– III

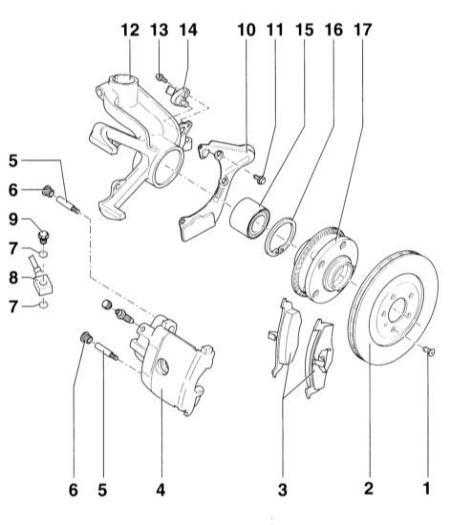

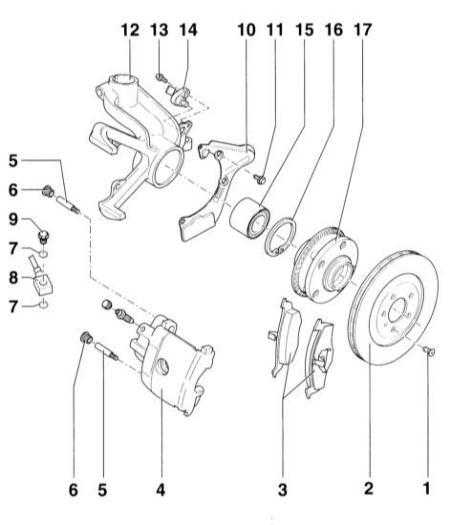

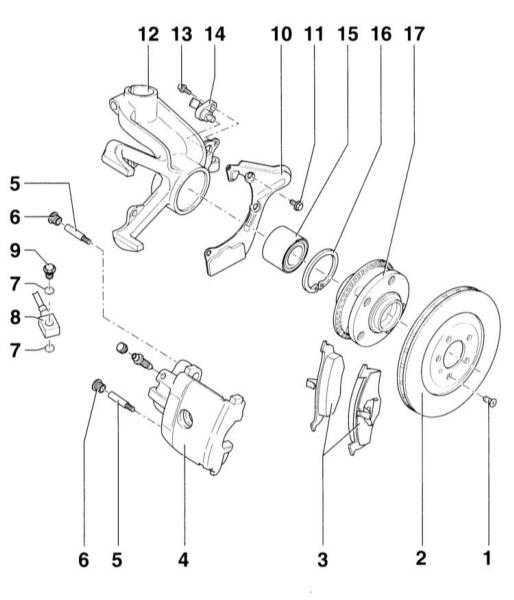

11.1 Замена передних тормозных колодок Ауди A3

1 – винт с крестообразным шлицем
2 – тормозной диск. Заменяйте только комплектно на всей оси. Для снятия необходимо предварительно отсоединить суппорт.
3 – тормозные колодки. Заменяются обязательно все 4 колодки одной оси.
4 – суппорт
5 – направляющий палец, 30 Н•м
6 – крышка
7 – уплотнительное кольцо. Обязательно замените.
8 – тормозной шланг. Для замены колодок отворачивать не надо.
9 – полый болт, 35 Н•м

10 – щиток
11 – болт, 7 Н•м
12 – корпус подшипника колеса
13 – винт с внутренним шестигранником, 8 Н•м
14 – датчик числа оборотов ABS. Перед установкой очистите приемной отверстие и смажьте смазкой AUDI– G000650
15 – подшипник колеса
16 – стопорное кольцо
17 – ступица с ротором. Указание: Все расположенные снаружи болты имеют антикоррозионное покрытие. Поэтому следует применять только оригинальные запасные болты крепления.

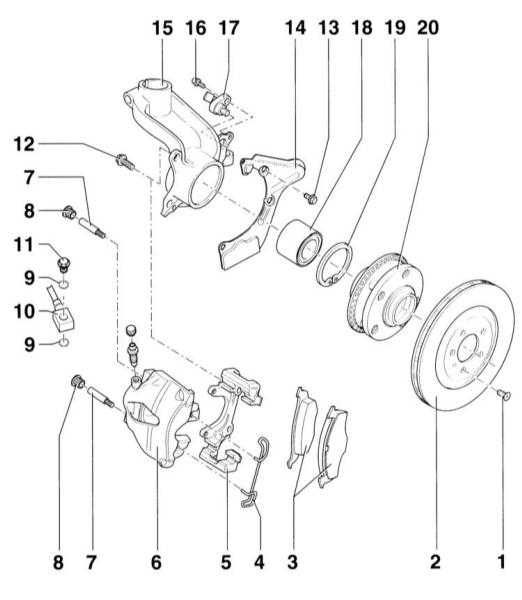

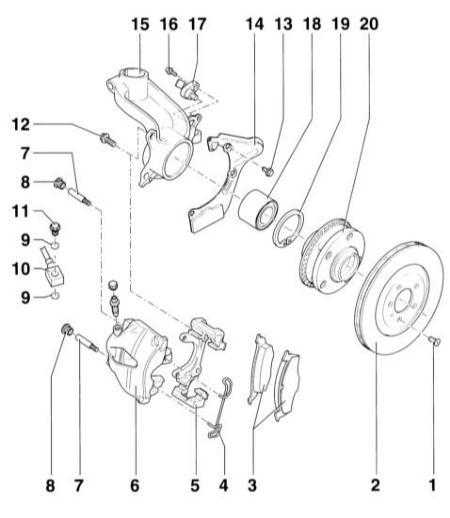

Передний тормозной механизм. Суппорт FN– 3

1 – винт с крестообразным шлицем
2 – тормозной диск. Заменяйте только комплектно на оси. Для снятия необходимо предварительно отсоединить суппорт.
3 – тормозные колодки. Наружная тормозная колодка на обратной стороне имеет приклеенную пленку. После установки колодки пленку необходимо снять. Заменяйте только комплектно на всей оси.
Указание: Перед установкой новых колодок тщательно очистите суппорты от загрязнений (обезжирьте). При этом обратите особое внимание на удаление остатков пленки на прилегающих поверхностях наружных колодок.
4 – стопор. Вставьте в оба отверстия корпуса суппорта.
5 – направляющая. Поврежденные крышки замените. В ремонтном комплекте имеется подушка со смазкой. Ее следует применять для смазки направляющих пальцев.
6 – корпус суппорта
7 – направляющий палец, 30 Н•м
8 – крышка
9 – уплотнительное кольцо. Обязательно замените.
10 – тормозной шланг. Для замены колодок отворачивать не надо.

11 – полый болт, 35 Н•м
12 – болт с ребрами, 125 Н•м. Перед установкой очистите прилегающую поверхность и резьбу.
13 – болт, 7 Н•м
14 – щиток
15 – корпус подшипника колеса
16 – винт с внутренним шестигранником, 8 Н•м
17 – датчик числа оборотов ABS. Перед установкой очистите приемной отверстие и смажьте смазкой AUDI– G000650
18 – подшипник колеса
19 – стопорное кольцо
20 – ступица с ротором. Указание: Все расположенные снаружи болты имеют антикоррозионное покрытие. Поэтому следует применять только оригинальные запасные болты крепления.

Суппорт FS– III

ВНИМАНИЕ

болты, расположенные снаружи, имеют антикоррозионное покрытие. Поэтому следует применять только оригинальные запасные болты.
два различных исполнения тормоза переднего колеса. Поэтому, пользуясь иллюстрацией выясните, какое исполнение установлено на Вашем автомобиле.

СНЯТИЕ

ВНИМАНИЕ

колодки являются объектом контроля Общих правил допуска к эксплуатации (ABE). Кроме того, заводом– изготовителем они предназначены для установки на определенную модель автомобиля. Поэтому рекомендуется применять только тормозные колодки, разрешенные изготовителем.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Маркируйте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса на стоящем на земле автомобиле. Поднимите переднюю часть автомобиля, поставьте ее на подставки и снимите переднее колесо. ВНИМАНИЕ тормозные колодки будут снова устанавливаться, то перед снятием их необходимо маркировать. Не допускается перестановка тормозных колодок снаружи внутрь и наоборот или с левого колеса на правое. Обязательно заменяйте одновременно все колодки переднего колеса, даже если лишь одна из них достигла предела износа.

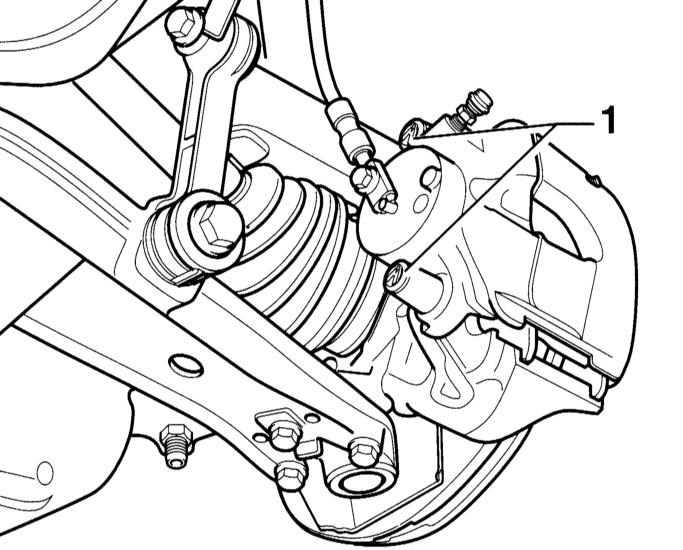

	2. Снимите крышки – 1– с обоих направляющих пальцев. Выверните оба направляющих пальца торцевым ключом.

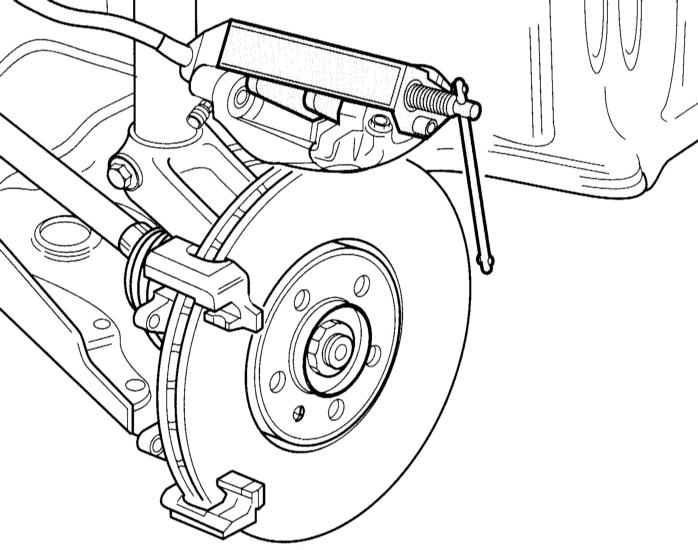

	3. Закрепите суппорт проволокой к подвеске.
ВНИМАНИЕ опускайте суппорт вниз, так как это может привести к вытягиванию тормозного шланга.

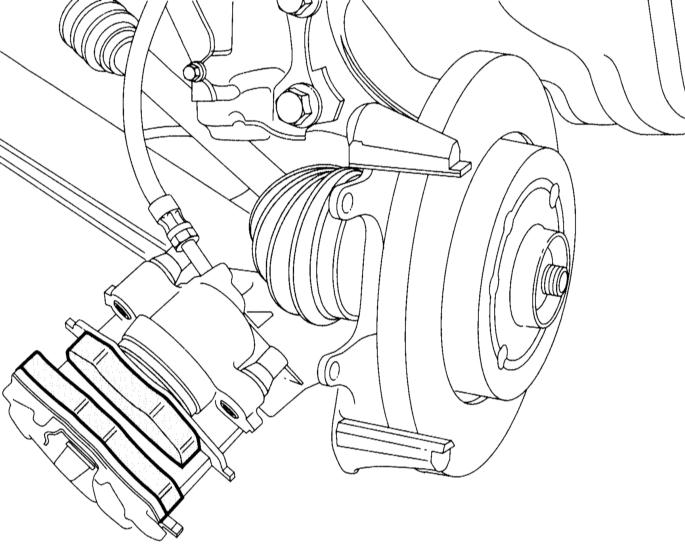

4. Выньте тормозные колодки.
УСТАНОВКА ВНИМАНИЕ нажимайте на педаль тормоза при снятых колодках. В противном случае поршень будет выдавлен из корпуса. В этом случае снимите суппорт в комплекте и вставьте его на место в условиях СТО.
5. Очистите направляющие поверхности и места посадки колодок в шахте тряпкой и спиртом. Не применяйте для этого растворители, содержащие минеральные масла, или инструмент с острыми кромками. ВНИМАНИЕ очистки тормоза применяйте исключительно спирт.

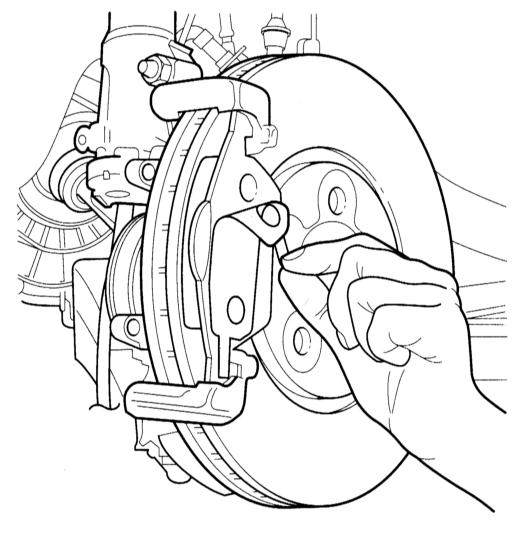

6. Перед установкой колодок проверьте тормозной диск, ощупав его пальцами. При наличии задиров тормозной диск можно проточить (работа СТО), если он имеет еще достаточную толщину.
7. Измерьте толщину диска, при этом обратитесь к подразделу Проверка толщины тормозного диска.
8. Проверьте наличие трещин на пыльнике поршня. При наличии повреждений пыльник сразу же замените, так как проникшая грязь быстро приводит к потере герметичности суппорта. Суппорт для этого должен разбираться (работа СТО). ВНИМАНИЕ значительном износе тормозных колодок проверьте легкость хода поршня. Для этого вставьте в суппорт деревянный брусок и попросите ассистента медленно нажать на педаль тормоза. Поршень должен легко перемещаться в обе стороны. Для проверки необходимо поставить другой суппорт. Обратите внимание на то, чтобы полностью не выдавить поршень. При тяжелом ходе поршня суппорт подлежит ремонту (работа СТО).

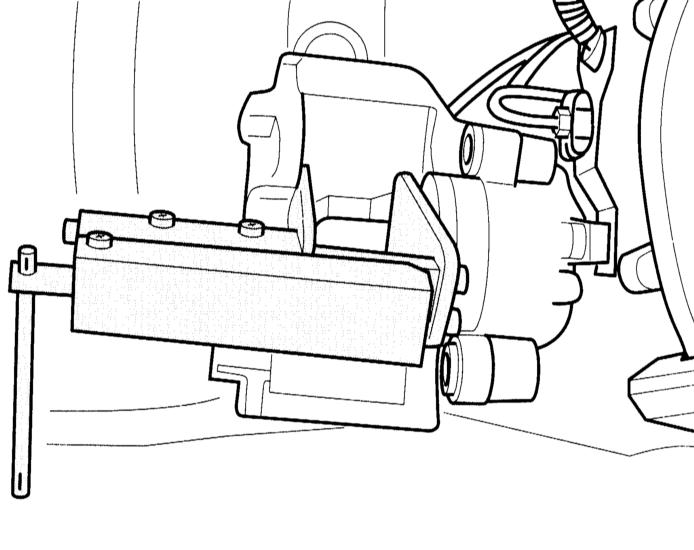

	9. С помощью приспособления верните поршень назад. Это можно сделать также с помощью бруска из дерева твердых пород (рукоятки молотка). При этом следите за тем, чтобы поршень не перекосился и чтобы не повредить поверхности поршня и пыльника.
ВНИМАНИЕ отжимании поршня, в резервуар выдавливается тормозная жидкость. Следите за поступлением жидкости в резервуар. При необходимости удалите излишки. отсасывания тормозной жидкости применяйте пластиковую бутылку, которая предназначается только для этой цели. Не применяйте для этого бутылку для питьевой жидкости! Тормозная жидкость ядовита. Ни в коем случае нельзя ее отсасывать ртом через шланг. Применяйте для этой цели сифон. После замены тормозных колодок уровень жидкости в бачке не должен превышать отметку MAX на бачке, т. к. при нагревании тормозная жидкость расширяется. Вытекающая жидкость стекает по тормозному цилиндру, разрушая покрытие и приводя к коррозии.
10. Вставьте тормозные колодки в направляющие суппорта.

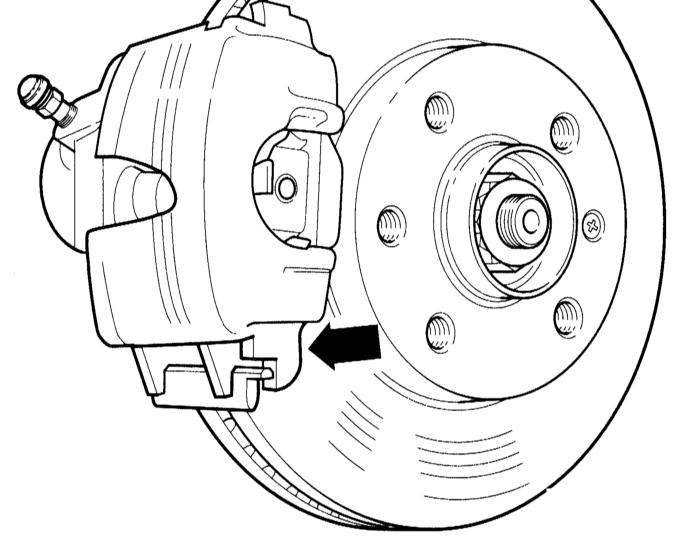

	11. Установите суппорт сначала снизу (стрелка на иллюстрации). ВНИМАНИЕ (стрелка) суппорта должна стоять сзади направляющей корпуса колесных подшипников.
12. Закрепите суппорт с обоими направляющими пальцами на корпусе колесных подшипников моментом 30 Н•м.
13. Установите обе крышки пальцев.
14. Установите оба передних колеса так, чтобы маркировки, нанесенные при снятии, совпали. Заверните болты крепления колеса. Опустите автомобиль на колеса и заверните болты крепления колеса крест– накрест моментом 120 Н•м. ВНИМАНИЕ раз сильно нажмите на педаль тормоза так, чтобы ощущалось отчетливое сопротивление педали. Таким образом, колодки прилягут к тормозному диску и займут свое место.
15. Проверьте уровень тормозной жидкости в резервуаре. При необходимости долейте до отметки MAX.
16. Осторожно дайте приработаться новым тормозным колодкам. Для этого несколько раз затормозите автомобиль со скорости 80 до 40 км/час, слегка нажимая на педаль. Между торможениями дайте тормозу охладиться. ВНИМАНИЕ установки новых колодок их необходимо приработать. Для этого при движении на расстояние первых 200 км не следует без надобности сильно тормозить автомобиль. ряде регионов тормозные колодки должны утилизироваться как специальный материал. Местные органы власти должны информировать водителей о местах разрешенной утилизации. проверку надежности: – Надежно ли затянуты крепления тормозных шлангов? – Закреплен ли тормозной шланг в держателе? – Затянуты ли штуцеры удаления воздуха? – Достаточно ли в резервуаре тормозной жидкости? – При работающем двигателе проверьте герметичность системы. Для этого нажмите на педаль тормоза усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна отходить. Проверьте на герметичность все соединения.
Суппорт FN– 3
СНЯТИЕ ВНИМАНИЕ колодки являются объектом контроля Общих правил допуска к эксплуатации (ABE). Кроме того, заводом– изготовителем они предназначены для установки на определенную модель автомобиля. Поэтому рекомендуется применять только тормозные колодки, разрешенные изготовителем.
17. Маркируйте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса на стоящем на земле автомобиле. Поднимите переднюю часть автомобиля, поставьте ее на подставки и снимите переднее колесо. ВНИМАНИЕ тормозные колодки будут снова устанавливаться, то перед снятием их необходимо маркировать. Не допускается перестановка тормозных колодок снаружи внутрь и наоборот или с левого колеса на правое. Обязательно заменяйте одновременно все колодки переднего колеса, даже если лишь одна из них достигла предела износа.

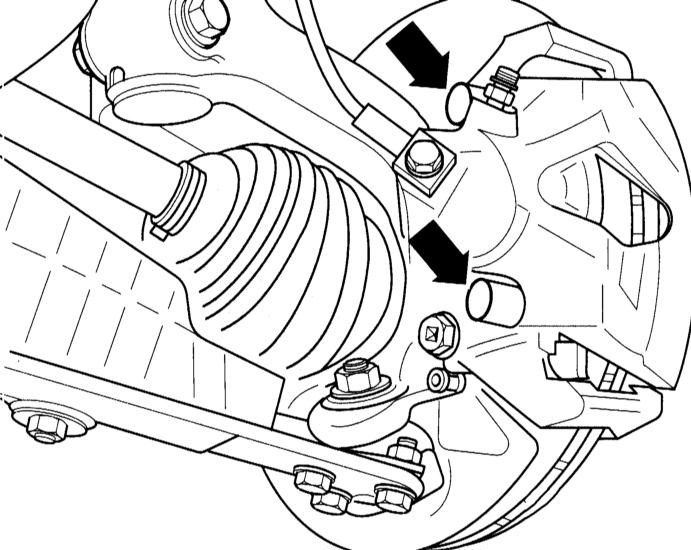

	18. Снимите крышки – 1– с обоих направляющих пальцев. Выверните оба направляющих пальца ключом для внутреннего шестигранника.

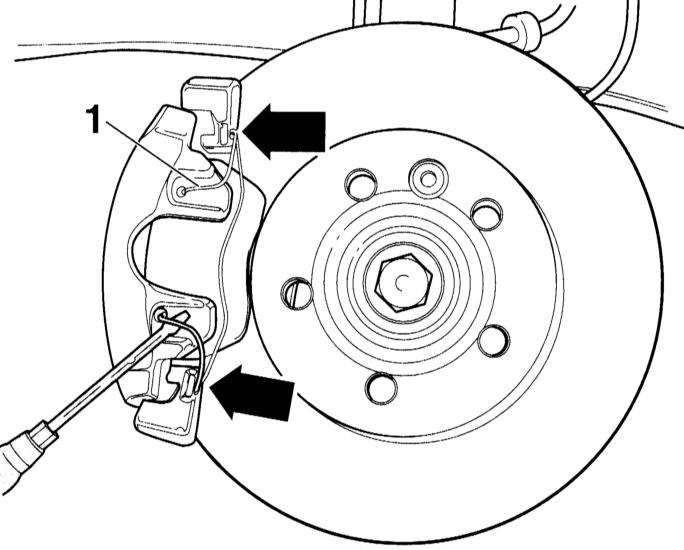

	19. Подденьте отверткой и снимите фиксаторы тормозных колодок.

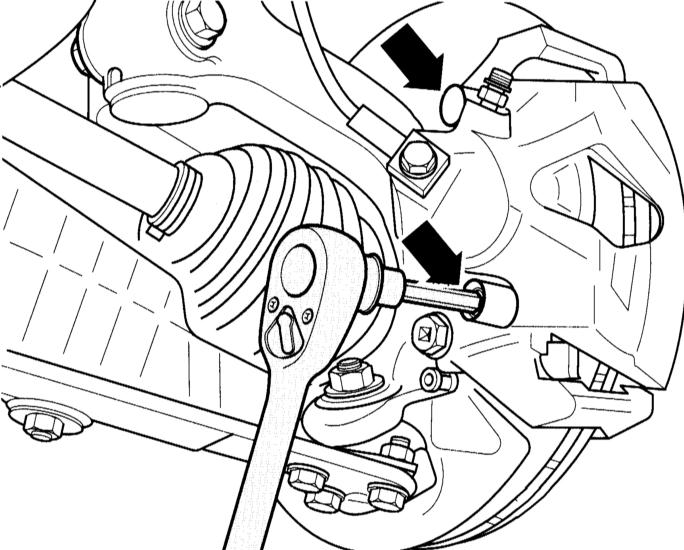

	20. Выверните оба направляющих пальца из суппорта.
21. Снимите суппорт и привяжите его проволокой у кузову. ВНИМАНИЕ опускайте суппорт вниз, так как это может привести к вытягиванию тормозного шланга.
22. Выньте наружную колодку из тормозного щита.
23. Выньте внутреннюю колодку (с фиксатором) из поршня.
УСТАНОВКА ВНИМАНИЕ нажимайте на педаль тормоза при снятых колодках. В противном случае поршень будет выдавлен из корпуса. В этом случае снимите суппорт в комплекте и вставьте его на место в условиях СТО.
24. Очистите направляющие поверхности и места посадки колодок в шахте тряпкой и спиртом. Не применяйте для этого растворители, содержащие минеральные масла или инструмент с острыми кромками. ВНИМАНИЕ очистки тормоза применяйте исключительно спирт.
25. Перед установкой колодок проверьте тормозной диск, ощупав его пальцами. При наличии задиров тормозной диск можно проточить (работа СТО), если он имеет еще достаточную толщину.
26. Измерьте толщину диска, при этом обратитесь к подразделу Проверка толщины тормозного диска.
27. Проверьте наличие трещин на пыльнике поршня. При наличии повреждений пыльник сразу же замените, так как проникшая грязь быстро приводит к потере герметичности суппорта. Суппорт для этого должен разбираться (работа СТО). ВНИМАНИЕ значительном износе тормозных колодок проверьте легкость хода поршня. Для этого вставьте в суппорт деревянный брусок и попросите ассистента медленно нажать на педаль тормоза. Поршень должен легко перемещаться в обе стороны. Для проверки необходимо поставить другой суппорт. Обратите внимание на то, чтобы полностью не выдавить поршень. При тяжелом ходе поршня суппорт подлежит ремонту (работа СТО).
	28. С помощью приспособления вдавите поршень. Это можно сделать также с помощью бруска из дерева твердых пород (рукоятки молотка). При этом следите за тем, чтобы поршень не перекосился и чтобы не повредить поверхности поршня и пыльника.
ВНИМАНИЕ нажатии на поршень в резервуар выдавливается тормозная жидкость. Следите за поступлением жидкости в резервуар. При необходимости удалите излишки. отсасывания тормозной жидкости применяйте пластиковую бутылку, которая предназначается только для этой цели. Не применяйте для этого бутылку для питьевой жидкости! Тормозная жидкость ядовита. Ни в коем случае нельзя ее отсасывать ртом через шланг. Применяйте для этой цели сифон. После замены тормозных колодок уровень жидкости в бачке не должен превышать отметку MAX на бачке, так как при нагревании тормозная жидкость расширяется. Вытекающая жидкость стекает по тормозному цилиндру, разрушая покрытие и приводя к коррозии.
	29. Вставьте внутреннюю тормозную колодку (с фиксатором) в поршень тормоза.

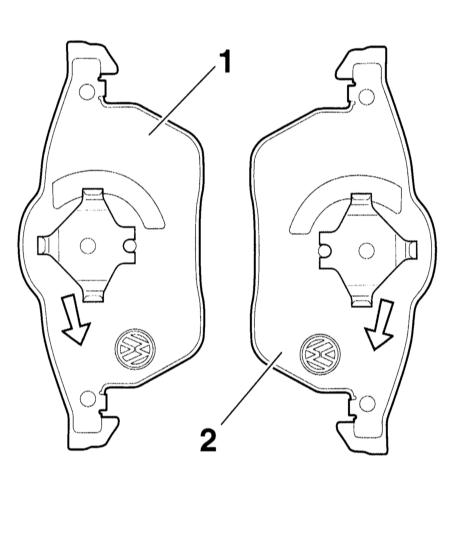

ВНИМАНИЕ тормозная колодка (с фиксатором) имеет стрелку, при этом обратитесь к сопроводительной иллюстрации. Стрелка должна указывать в направление вращения тормозного диска при движении автомобиля вперед. При неправильной установке (на другую сторону автомобиля) это может привести к возникновении шума.
30. Установите на направляющую наружную тормозную колодку.
	31. Снимите защитную пленку с обратной пластины наружной тормозной колодки.

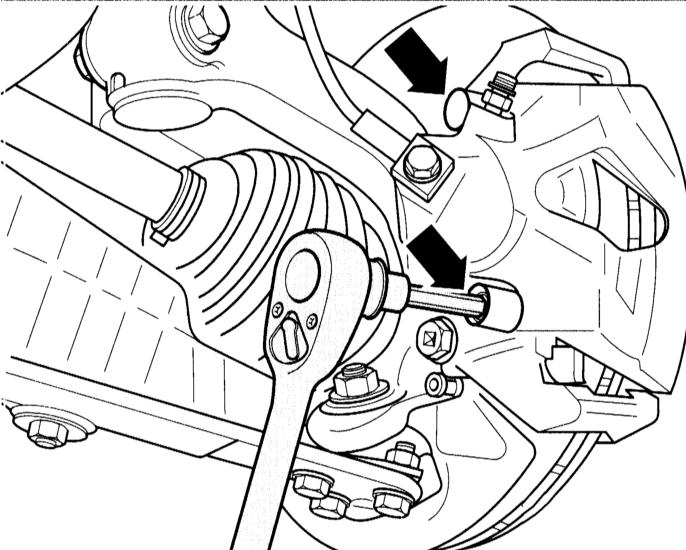

	32. Установите суппорт и закрепите его обоими направляющими пальцами к направляющей моментом 30Н•м.
33. Установите обе крышки пальцев.

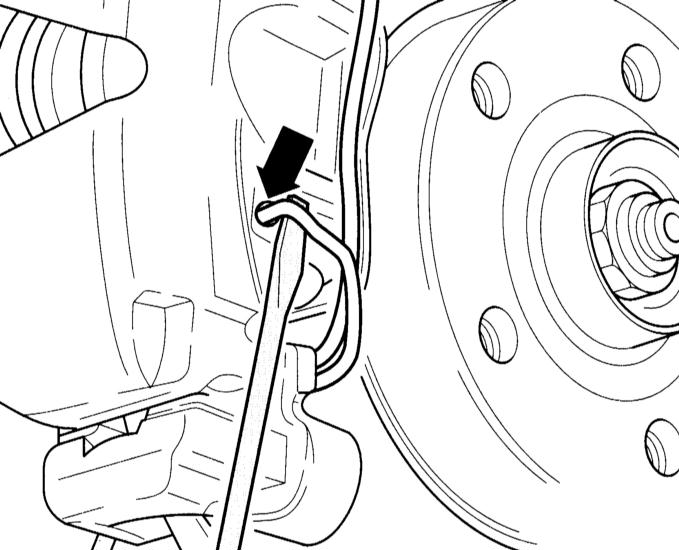

	34. Вставьте фиксатор – 1– в суппорт.
ВНИМАНИЕ установки в оба отверстия фиксатор должен быть прижат под направляющей. При неправильном монтаже наружная колодка несмотря на износ не устанавливается, что приводит к увеличению хода педали.
35. Установите оба передних колеса так, чтобы маркировки, нанесенные при снятии, совпали. Заверните болты крепления колеса. Опустите автомобиль на колеса и заверните болты крепления колеса крест– накрест моментом120 Н•м. ВНИМАНИЕ раз сильно нажмите на педаль тормоза так, чтобы ощущалось отчетливое сопротивление педали. Таким образом, колодки прилягут к тормозному диску и займут свое место.
36. Проверьте уровень тормозной жидкости в резервуаре. При необходимости долейте до отметки MAX.
37. Осторожно дайте приработаться новым тормозным колодкам. Для этого несколько раз затормозите автомобиль со скорости 80 до 40 км/час, слегка нажимая на педаль. Между торможениями дайте охладиться тормозу. ВНИМАНИЕ установки новых колодок их необходимо приработать. Для этого при движении на расстояние первых 200 км не следует без надобности сильно тормозить автомобиль. ряде регионов тормозные колодки должны утилизироваться как специальный материал. Местные органы власти должны информировать водителей о местах разрешенной утилизации. проверку надежности: – Надежно ли затянуты крепления тормозных шлангов? – Закреплен ли тормозной шланг в держателе? – Затянуты ли штуцеры удаления воздуха? – Достаточно ли в резервуаре тормозной жидкости? – При работающем двигателе проверьте герметичность системы. Для этого нажмите на педаль тормоза усилием 200 – 300 Н (20 – 30 кг) в течение 10 с. Педаль не должна отходить. Проверьте на герметичность все соединения.
