Ауди А3. Снятие и установка корпуса механизма выбора передач






Рычаг переключения передач расположен в корпусе механизма выбора передач. Перед заменой тросов привода переключения необходимо снять указанный выше корпус.

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Двигатели 1.8 л : Снимите тросы привода выбора передачи опору у РКПП, при этом обратитесь к подразделу Снятие, установка и проверка сцепления.

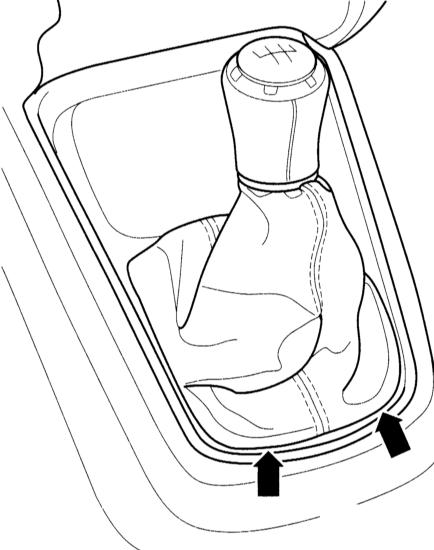

8.3 Снятие и установка корпуса механизма выбора передач Ауди A3 2. Снимите наверх чехол рычага переключения (стрелки на иллюстрации) и снимите его через рукоятку.

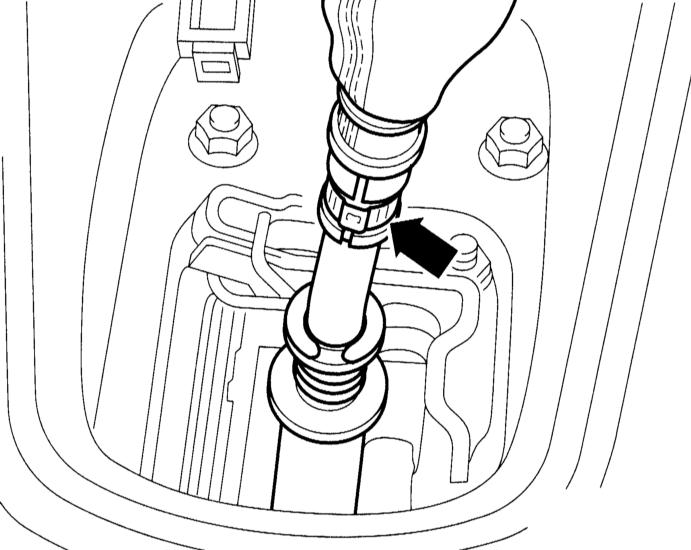

8.3 Снятие и установка корпуса механизма выбора передач Ауди A3 3. Ослабьте хомут (стрелка на иллюстрации) и снимите рукоятку вместе с чехлом.
4. Выньте у выреза рычага переключения гаситель шума.
5. Разъедините систему выпуска между приемной трубой и центральным глушителем. Отверните болты и опустите поперечину для крепления глушителя у днища, при этом обратитесь к подразделу Снятие и установка системы выпуска.
6. Отверните болты крепления и отсоедините теплозащитный экран под рычагом переключения передач.

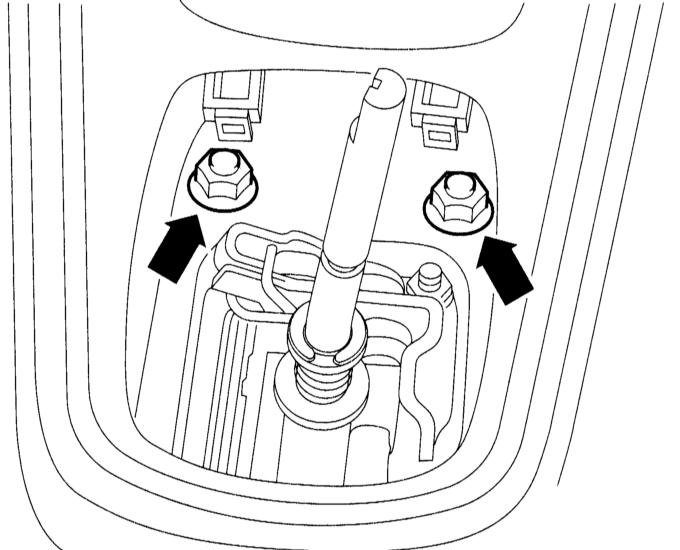

8.3 Снятие и установка корпуса механизма выбора передач Ауди A3 7. Отверните гайки (указаны стрелками) крепления около рычага переключения.
8. Отверните с нижней стороны автомобиля 2 болта крепления у корпуса механизма выбора передач.
9. Опустите корпус и выньте комплектно с тягами назад.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установка выполняется в последовательности, обратной снятию. Дополнительно необходимо иметь в виду следующее.
2. Если уплотнение между корпусом и днищем автомобиля повреждено, замените его.
3. Закрепите корпус на днище моментом 25 Н м.
4. Установите систему выпуска и выставьте ее, при этом обратитесь к подразделу Снятие и установка системы выпуска.
5. В заключение отрегулируйте привод переключения, при этом обратитесь к подразделу Разборка вала привода.
