Ауди А3. Ручная коробка переключения передач
Спецификации
ВНИМАНИЕ
характеристики приведены также в тексте Главы и в случае обязательности их
выполнения выделены жирным шрифтом
Конструкция |
5– ступенчатая,
все передачи вперед синхронизированы. Главная передача
расположена в картере коробки передач |
Тип |
02А или 020 |
ТрансмиссионноеН•масло |
Тип |
Синтетическое G052
SAE 75W90 спецификации “G 50” |
Объем |
020 (двигатели 1.6
л) |
1.9 л |
02А (двигатели 1.8
л) |
2.0 л |
Усилия затягивания резьбовых
соединений |
Моменты затяжки
крепежа приведены в тексте Главы и на некоторых иллюстрациях*.
*Выделенные в тексте жирным
шрифтом Н•моменты затяжки подлежат точному соблюдению; не
выделенные жирным шрифтом усилия приведены лишь ориентировочно |
Болты крепления
РКПП |
Двигатель к
держателю |
60Н•м + 90° |
РКПП к держателю |
Двигатели 1.6 л |
60Н•м + 90° |
Двигатели 1.8 л |
50Н•м + 90° |
Держатель РКПП к
кузову |
60Н•м + 90° |
Опора к РКПП |
50Н•м + 90° |
Опора к кузову |
20Н•м + 90° |
Пробки |
Пробки РКПП |
25 Н•м |
Сливная
пробкаН•маслаН•муфты сцепления HaldexН•моделей с полным приводом |
15 Н•м |
Пробка заливного
отверстияН•муфты сцепления HaldexН•моделей с полным приводом |
30 Н•м |
Фланец приводного
вала на РКПП |
М8 |
40 Н•м |
М10 |
80 Н•м |

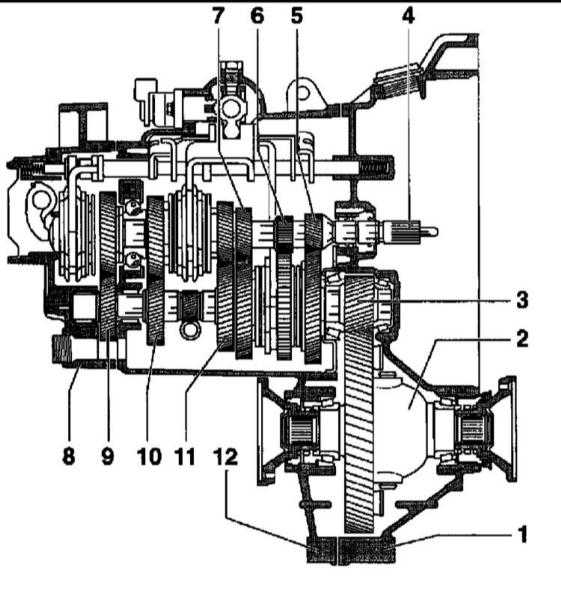

Конструкция РКПП
1 –-
купол сцепления
2 –- сборка дифференциала
3 –- вторичный вал
4 –- первичный вал
5 –- шестерня 1– й передачи
6 –- шестерня задней передачи |
7 –- шестерня 2– й передачи
8 –- крышка картера трансмиссии
9 –- шестерня 5– й передачи
10 –- шестерня 4– й передачи
11 –- шестерня 3– й передачи
12 –- картер трансмиссии |
Коробка переключения передач
Ручная коробка переключения передач (РКПП) или автоматическая трансмиссия
(АТ) могут быть сняты без снятия двигателя. Коробка снимается в случае
необходимости снятия сцепления или замены или ремонта коробки. Однако ни в
коем случае не рекомендуется ремонтировать коробку в домашних условиях.
Поэтому здесь описывается только процесс снятия агрегата.
