Ауди А3. Система электронного управления зажиганием и впрыском

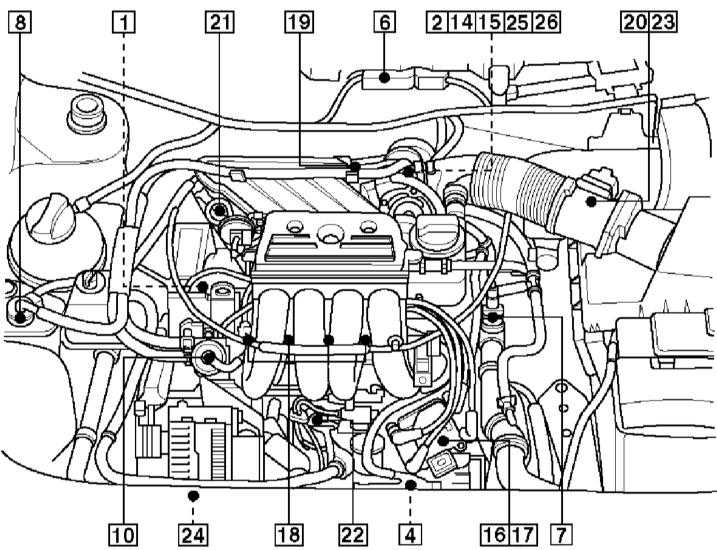

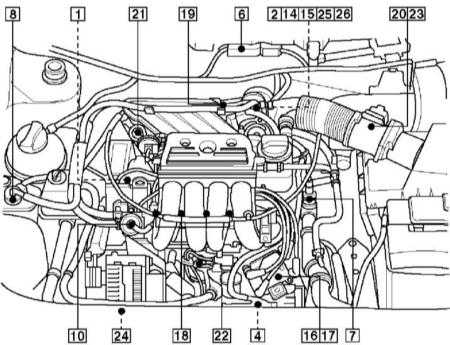

Вид на отсек бензинового двигателя 1.6 л и список элементов системы управления (на иллюстрации показаны не все)


1 - Датчик положения распредвала – CMP
2 - Д/выключатель закрытого положения дроссельной заслонки – CTP
3 - Д/выключатель педали сцепления – CPP
4 - Датчик положения коленвала – CKP/датчик оборотов двигателя – RPM
5 - Разъем линии данных – DLC – центральная консоль
6 - Блок управления двигателем – ECM
7 - Датчик температуры охлаждающей жидкости – ECT
8 - Клапан продувки адсорбера – EVAP
9 - Топливный фильтр – снаружи бака
10 - Регулятор давления топлива
11 - Встроенный в бак топливный насос
12 - Реле топливного насоса – коробка реле передней панели, позиция 4
13 - Подогреваемый ?–зонд – HO2S – докаталитический
14 - Активатор управления оборотами х.х. – ISC
15 - Датчик положения активатора управления оборотами х.х. – ISC
16 - Усилитель зажигания
17 - Катушка зажигания
18 - Инжекторы
19 - Датчик температуры всасываемого воздуха – IAT, до 98 г.
20 - Датчик температуры всасываемого воздуха – IAT, после 98 г.
21 - Э/магнит управления воздухом впускного трубопровода
22 - Датчик детонации
23 - Измеритель H·м ссы воздуха – MAF
24 - Д/выключатель давления в системе гидроусиления руля – PSP
25 - Узел управления дроссельной заслонкой
26 - Датчик положения дроссельной заслонки – TP
27 - Датчик скорости автомобиля – VSS – на трансмиссии

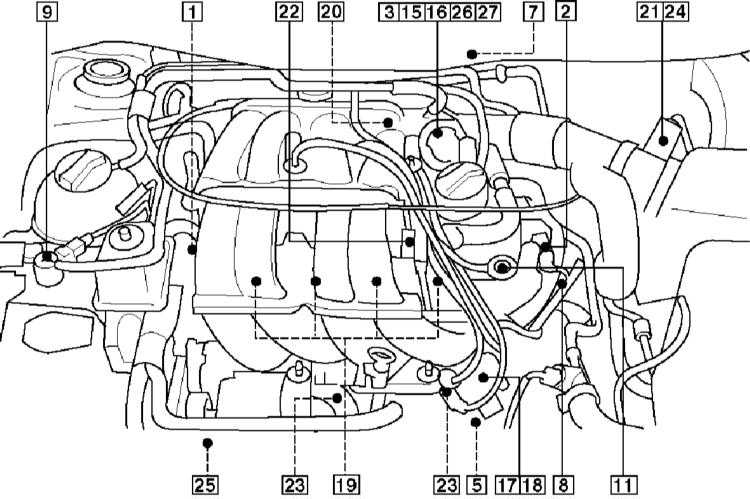

Вид на отсек бензинового двигателя 1.8 л без турбонаддува и список элементов системы управления (на иллюстрации показаны не все)


1 - Датчик положения распредвала – CMP
2 - Активатор положения распредвала
3 - Д/выключатель закрытого положения дроссельной заслонки – CTP
4 - Д/выключатель педали сцепления – CPP
5 - Датчик положения коленвала – CKP/датчик оборотов двигателя – RPM
6 - Разъем линии данных – DLC – центральная консоль
7 - Блок управления двигателем – ECM
8 - Датчик температуры охлаждающей жидкости – ECT
9 - Клапан продувки адсорбера – EVAP
10 - Топливный фильтр – снаружи бака
11 - Регулятор давления топлива
12 - Встроенный в бак топливный насос
13 - Реле топливного насоса – коробка реле передней панели, позиция 4
14 - Подогреваемый ?–зонд – HO2S – докаталитический
15 - Активатор управления оборотами х.х. – ISC
16 - Датчик положения активатора управления оборотами х.х. – ISC
17 - Усилитель зажигания
18 - Катушка зажигания
19 - Инжекторы
20 - Датчик температуры всасываемого воздуха – IAT, до 98 г.
21 - Датчик температуры всасываемого воздуха – IAT, после 98 г.
22 - Э/магнит управления воздухом впускного трубопровода
23 - Датчик детонации
24 - Измеритель H·м ссы воздуха – MAF
25 - Д/выключатель давления в системе гидроусиления руля – PSP
26 - Узел управления дроссельной заслонкой
27 - Датчик положения дроссельной заслонки – TP
28 - Датчик скорости автомобиля – VSS – на трансмиссии

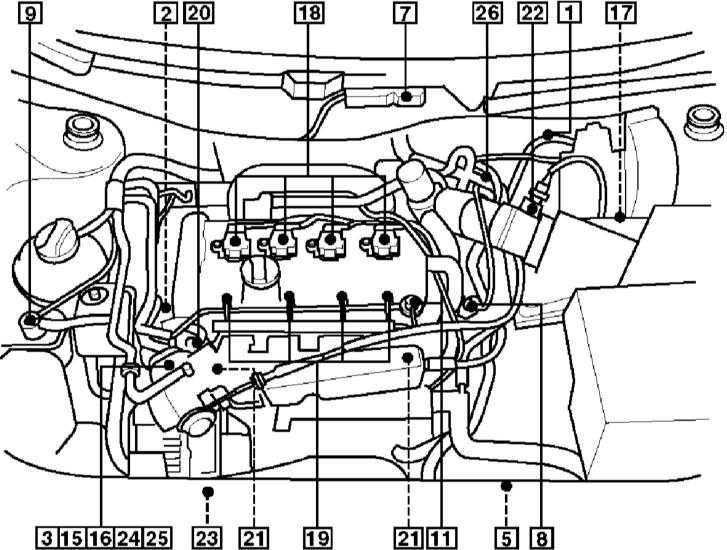

Вид на отсек бензинового двигателя 1.8 л с турбонаддувом и список элементов системы управления (на иллюстрации показаны не все)


1 - Датчик атмосферного давления – BARO
2 - Датчик положения распредвала – CMP
3 - Д/выключатель закрытого положения дроссельной заслонки – CTP
4 - Д/выключатель педали сцепления – CPP
5 - Датчик положения коленвала – CKP/датчик оборотов двигателя – RPM
6 - Разъем линии данных – DLC – центральная консоль
7 - Блок управления двигателем – ECM
8 - Датчик температуры охлаждающей жидкости – ECT
9 - Клапан продувки адсорбера – EVAP
10 - Топливный фильтр – снаружи бака
11 - Регулятор давления топлива
12 - Встроенный в бак топливный насос
13 - Реле топливного насоса – коробка реле передней панели, позиция 4
14 - Подогреваемый ?–зонд – HO2S – докаталитический
15 - Активатор управления оборотами х.х. – ISC
16 - Датчик положения активатора управления оборотами х.х. – ISC
17 - Усилитель зажигания
18 - Катушка зажигания
19 - Инжекторы
20 - Датчик температуры всасываемого воздуха – IAT
21 - Датчик детонации
22 - Измеритель H·м ссы воздуха – MAF
23 - Д/выключатель давления в системе гидроусиления руля – PSP
24 - Узел управления дроссельной заслонкой
25 - Датчик положения дроссельной заслонки – TP
26 - Клапан регулировки сброса турбокомпрессора – TC
27 - Датчик скорости автомобиля – VSS – на трансмиссии

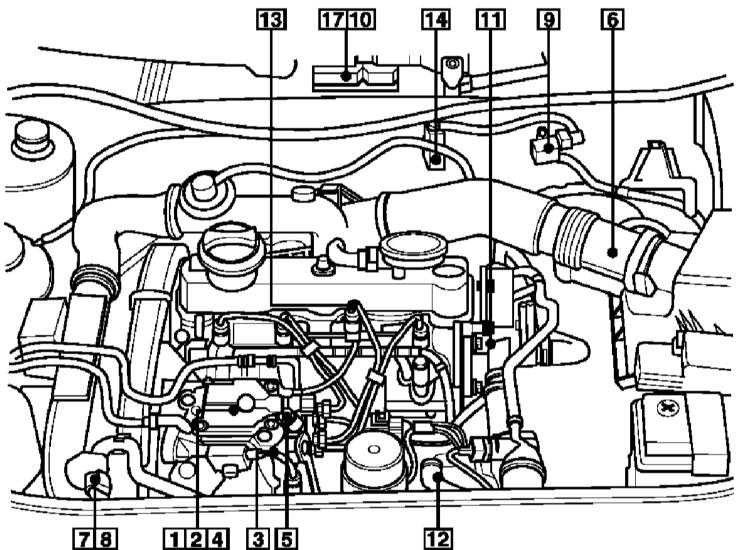

Вид на отсек дизельного двигателя TDI и список элементов системы управления (на иллюстрации показаны не все)


1 - Датчик температуры топлива
2 - Датчик положения топливного рычага
3 - Э/магнит форсунки
4 - Э/магнит регулировки количества топлива
5 - Э/магнитный клапан отсечки топлива
6 - Измеритель H·м ссы воздуха
7 - Датчик абсолютного давления в трубопроводе
8 - Датчик температуры всасываемого воздуха
9 - Э/магнит управления давлением турбокомпрессора
10 - Датчик атмосферного давления – в блоке управления двигателем
11 - Датчик температуры охлаждающей жидкости
12 - Датчик оборотов двигателя
13 - Датчик подъема иглы форсунки
14 - Э/магнит рециркуляции отработавших газов
15 - Системное реле – №5 в панели реле приборной панели
16 - Реле свечей накаливания – в коробке реле приборной панели, позиция 4
17 - Блок управления двигателем
18 - Датчик скорости автомобиля
19 - Датчик положения педали акселератора – над педалью
20 - Диагностический разъем – центральная консоль
