1. Слейте
охлаждающую жидкость. |
|

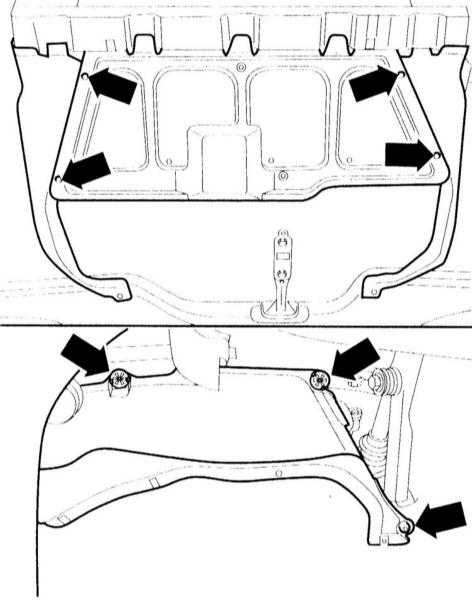

2. Отверните
винты крепления и снимите нижнюю и правую
боковую крышку двигательного отсека (стрелка на
иллюстрации). На иллюстрации показано исполнение
с бензиновым двигателем. Снятие нижней крышки у
дизельного двигателя рассмотрено в подразделе Снятие
и установка нижней крышки двигательного отсека. |
3. Снимите
клиновой ремень привода насоса охлаждающей
жидкости, обратитесь к подразделу Снятие
и установка ребристого клинового ремня. |
4. Отверните
3 винта крепления с внутренним шестигранником и
снимите натяжитель с держателя. |
5. Установите
поршень первого цилиндра в ВМТ. Ослабьте
натяжение зубчатого ремня и снимите его только
вверху со шкива распределительного вала,
обратитесь к подразделу Снятие,
установка и натяжение зубчатого ремня. |
ВНИМАНИЕ
крутильных колебаний и нижний кожух ремня можно
не снимать.
|
6. Для
защиты зубчатого ремня от вытекающей охлаждающей
жидкости закройте ремень тряпкой. |
Бензиновый
двигатель |
7. Двигатель
150 л.с.: Отверните
болты крепления и снимите расширительный бачок.
Отведите его в сторону с присоединенными
шлангами. Снимите в районе насоса охлаждающей
жидкости трубу нагнетаемого воздуха, для чего
ослабьте хомуты. |
|

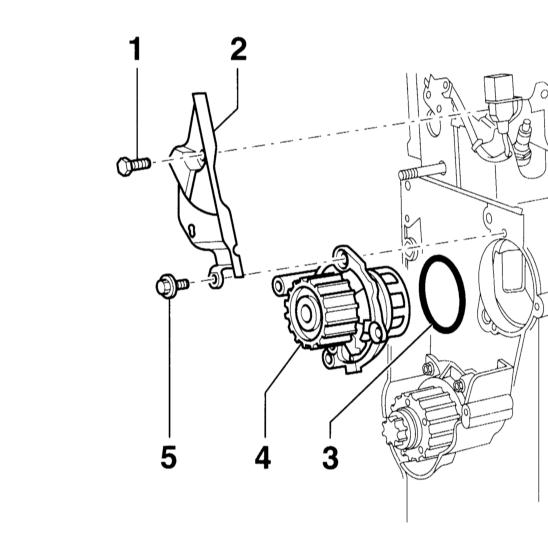

8. Двигатели
1.6 л: Выверните
болты –1– и –5– и снимите заднюю защитную крышку
зубчатого ремня –2–. |
9. Все
двигатели: Отверните
3 болта крепления насоса охлаждающей жидкости
–4– и снимите его, осторожно выведя вдоль опоры
двигателя. Снимите уплотнительное кольцо –3–. |
10. Снимите
крышки зубчатого ремня. |
УСТАНОВКА |
11. Тщательно
очистите уплотнительные поверхности для кольца. |
12. Смочите
новое уплотнительное кольцо охлаждающей
жидкостью и вставьте. |
13. Установите
насос охлаждающей жидкости. Положение установки
у всех двигателей: Пробка в корпусе показывает
вниз. |
14. Двигатель
1.6 л: Установите
на место заднюю защитную крышку зубчатого ремня.
Затяните болт –1– моментом 20 Н м, обратитесь к
иллюстрации. |
15. Закрепите
насос охлаждающей жидкости тремя болтами
моментом 15 Н м. |
16. Установите
зубчатый ремень, при этом обратитесь к
подразделу Снятие,
установка и натяжение зубчатого ремня. |
17. Закрепите
натяжитель клинового ремня тремя винтами с
внутренним шестигранником моментом 25 Н м. |
18. Установите
клиновой ремень, при этом обратитесь к
подразделу Снятие
и установка ребристого клинового ремня. |
19. Заполните
систему охлаждающей жидкостью, при этом
обратитесь к соответствующему подразделу. |
20. Двигатель
150 л.с.: Закрепите
расширительный бачок. Вставьте трубу
нагнетаемого воздуха в районе насоса охлаждающей
жидкости, закрепите хомуты. |
Дизельный
двигатель |
|

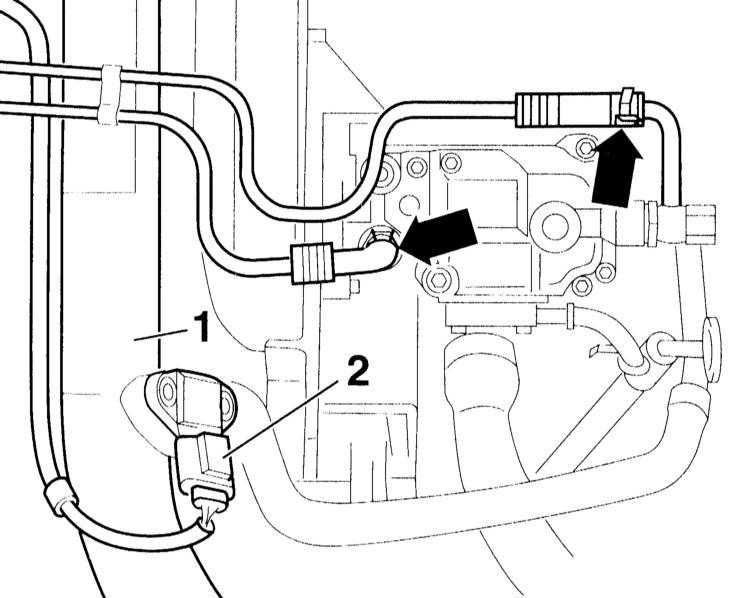

21. Отсоедините
топливные шланги (стрелки сопроводительной
иллюстрации) у ТНВД. Для этого раскройте хомуты
и сдвиньте их назад. Закройте топливные шланги,
например, с помощью полиэтилена и резиновых
колец, чтобы исключить попадание в систему
грязи. |
22. Расстыкуйте
разъем –2– датчика температуры/давления
всасывающей трубы. |
23. Снимите
трубу подачи воздуха –1–, ослабив хомуты. |
|

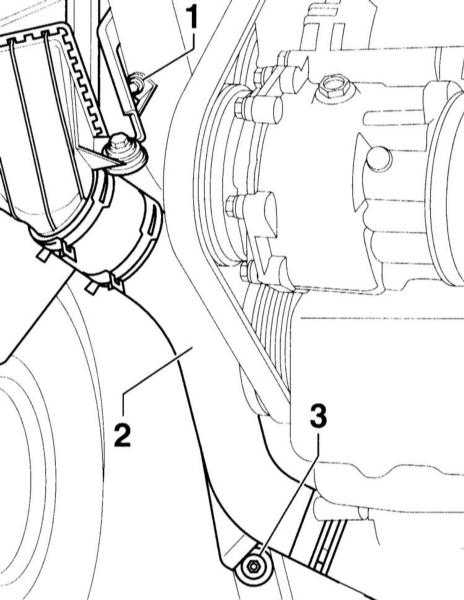

24. Снимите
нижнюю трубу подачи воздуха –2–, ослабив болты
–1– и –3–. |
25. Снимите
зубчатый ремень со шкивов распределительного
вала и ТНВД, обратитесь к подразделу Установка
поршня первого цилиндра в ВМТ. |
|

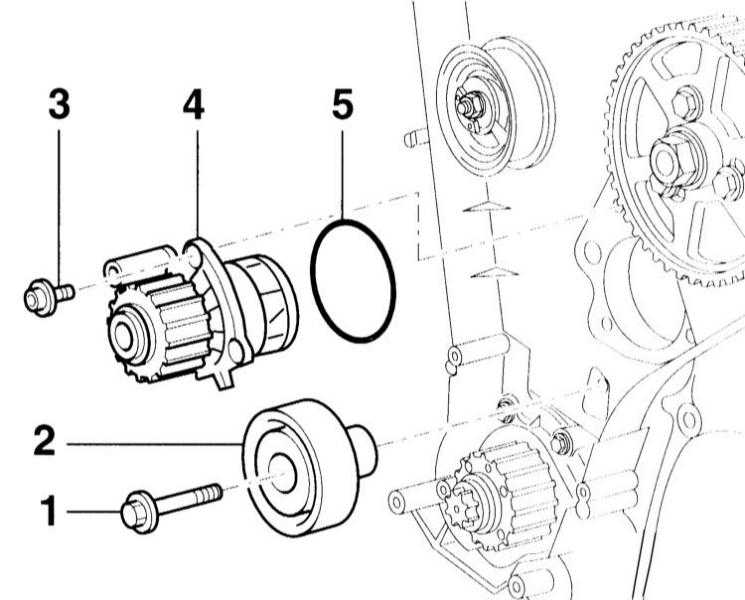

26. Отсоедините
отклоняющий ролик –2–. |
27. Снимите
болт крепления –1– отклоняющего ролика и
прижмите ролик примерно на 30 мм вниз. |
28. Отверните
3 болта крепления –3– насоса охлаждающей
жидкости –4– и осторожно выньте его. Снимите
уплотнительное кольцо –5–. |
УСТАНОВКА |
29. Тщательно
очистите поверхность под уплотнительное кольцо. |
30. Смочите
новое уплотнительное кольцо охлаждающей
жидкостью и поставьте его на место. |
31. Установите
насос охлаждающей жидкости. Положение насоса:
пробка в корпусе должна смотреть вниз. |
32. Закрепите
насос тремя болтами моментом 15 Н м. |
33. Закрепите
отклоняющий ролик новым болтом –1–. Затяните
болт сначала моментом 40 Н м, затем доверните
болт жестким ключом на угол 90° (1/4 оборота). |
34. Установите
зубчатый ремень, обратитесь к подразделу Установка
поршня первого цилиндра в ВМТ. |
35. Затяните
3 винта крепления натяжителя моментом 25 Н м. |
36. Закрепите
трубу нагнетаемого воздуха на держателе,
закрепите хомуты. |
37. Установите
клиновой ремень, обратитесь к подразделу Снятие
и установка клинового ремня. |
38. Заполните
систему жидкостью, обратитесь к подразделу Замена
охлаждающей жидкости. |
